Manometr promieniowy inox, wypełniony silikonem

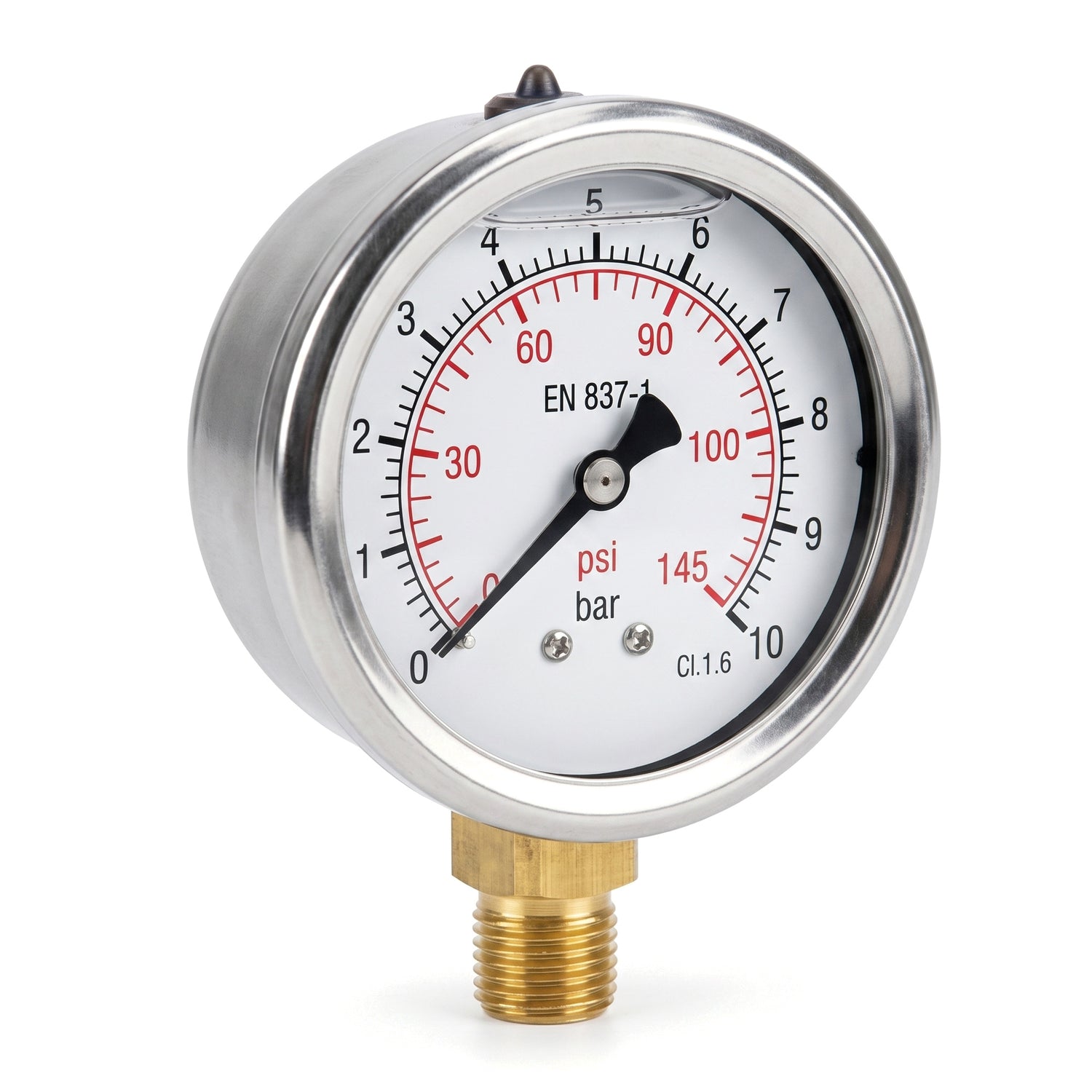

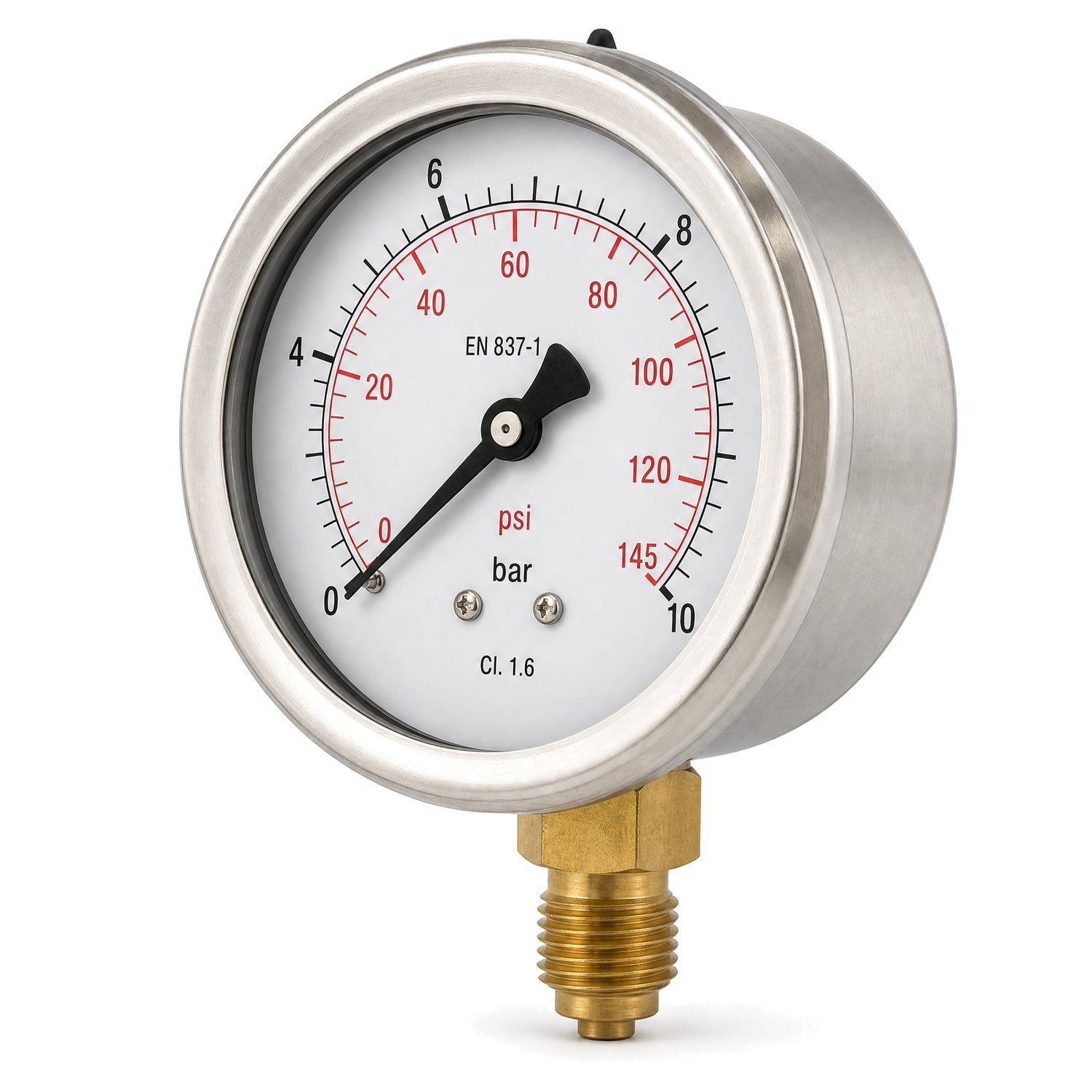

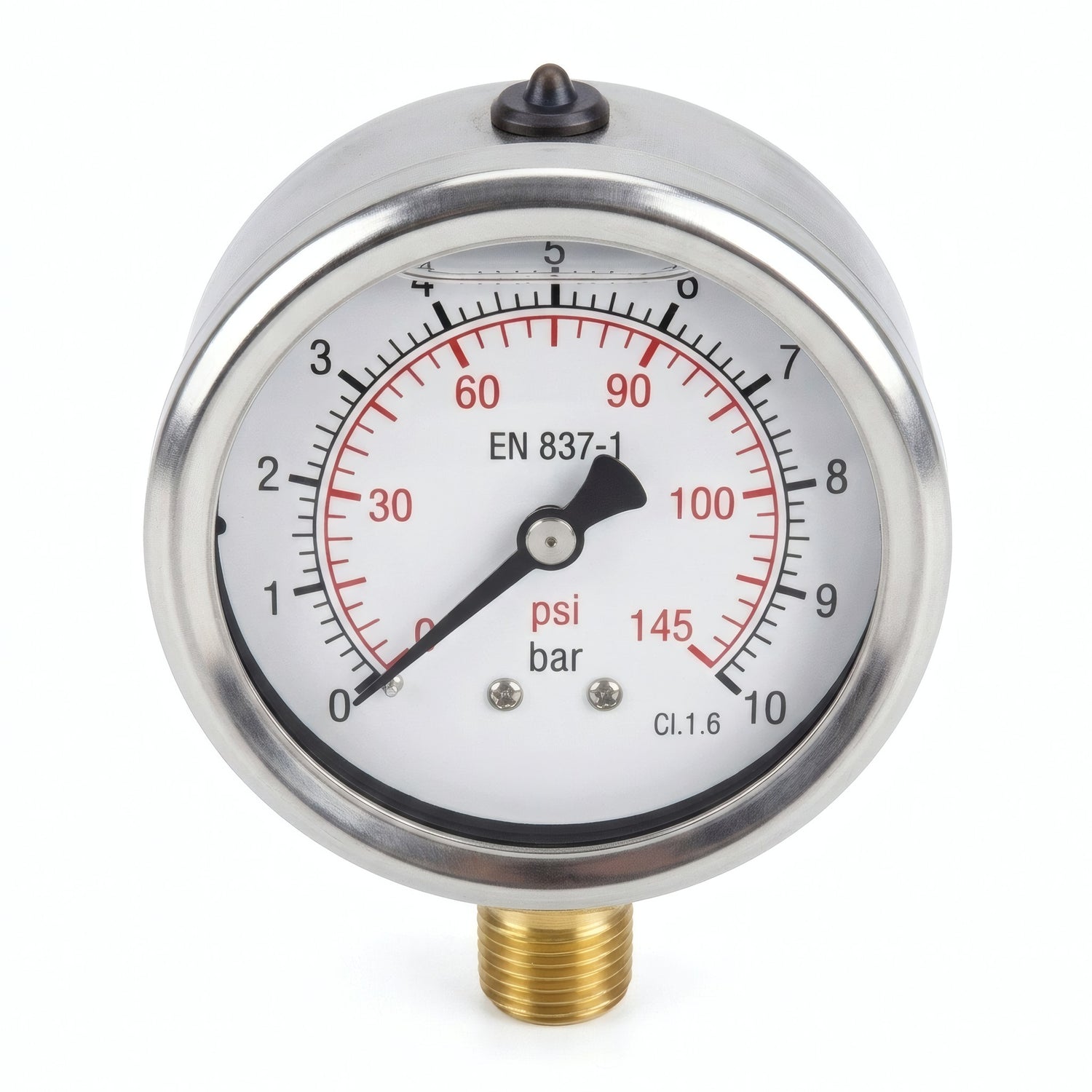

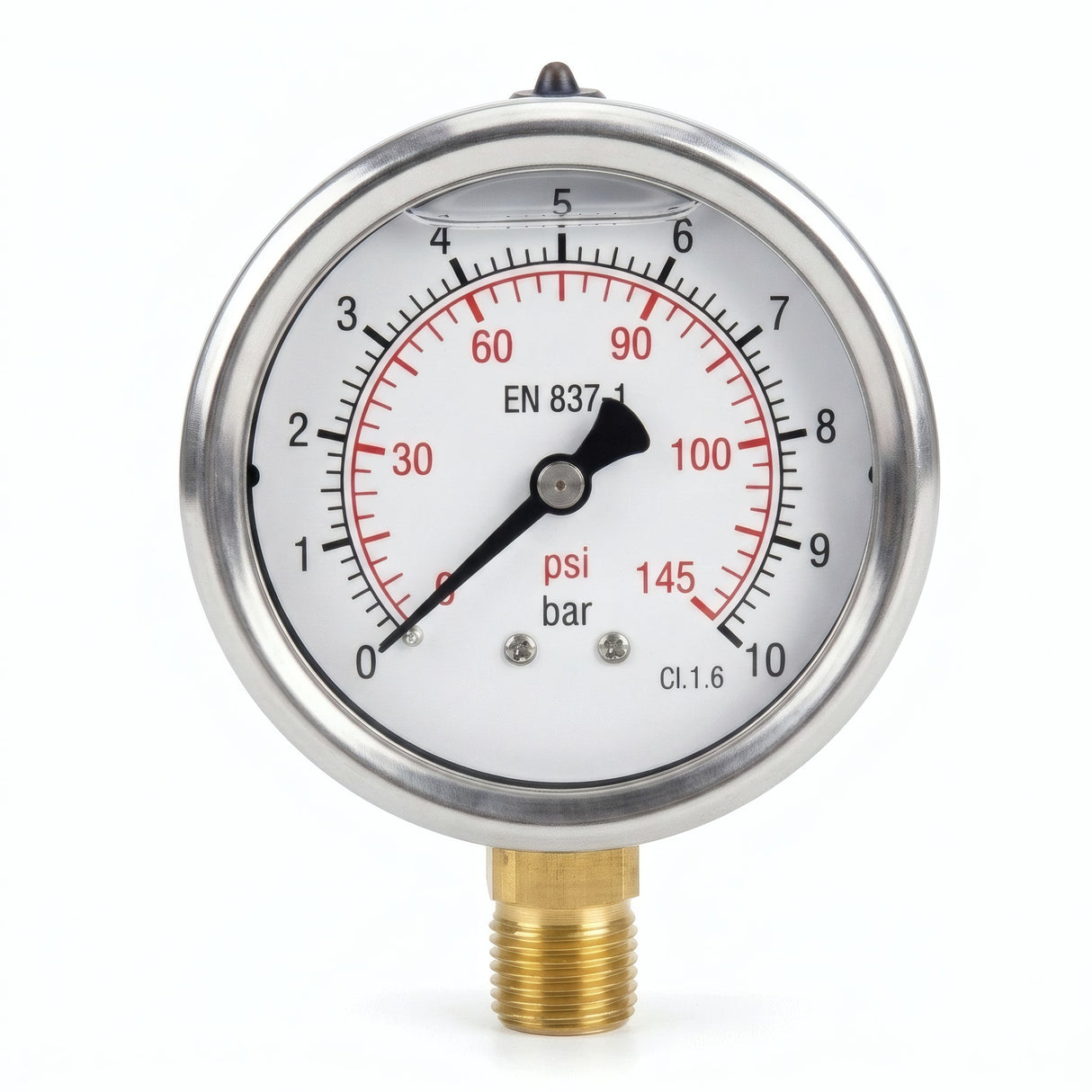

Manometr promieniowy inox, wypełniony silikonem — Ø63 i Ø100
Manometr przeznaczony do instalacji narażonych na wibracje: hydrofor, pompa, zestaw hydroforowy, sieć nawadniająca. Obudowa ze stali nierdzewnej 304 jest wypełniona silikonem, który tłumi wibracje i pulsacje: wskazówka pozostaje stabilna tam, gdzie model z suchą tarczą jest zabroniony. Odpowiednik manometrów glicerynowych, z wypełnieniem silikonowym. Zaprojektowany, wyprodukowany i kontrolowany zgodnie z EN 837-1.
Producent przeznacza go do zastosowań narażonych na wibracje lub wilgotne otoczenie (kondensacja): pompownia, studzienka nawadniająca, warsztat. Szybka ze szkła, promieniowe mosiężne przyłącze BSPP, tarcza bar/psi, klasa dokładności 1,6, indywidualna kontrola w 5 punktach. Dwie średnice: Ø63 (przyłącze 1/4") i Ø100 (przyłącze 1/2").
Jaki zakres pomiarowy wybrać?
- 0-6 bar — zestawy i obiegi niskociśnieniowe: dokładny odczyt między 2 a 4 bar.
- 0-10 bar — typowe hydrofory i pompy: presostat wyłączający przy 4,5-5 bar ustawia wskazówkę pośrodku tarczy, poniżej dozwolonych dynamicznie 65 %.
Montaż i podłączenie
Mosiężne przyłącze ma walcowy gwint zewnętrzny BSPP (ISO 228-1): wkręca się w każde gniazdo z gwintem wewnętrznym tej samej wielkości — trójnik, mufę, rozdzielacz lub zawór. Uszczelnij na gwincie (taśma PTFE lub pakuły) i dokręcaj zawsze za powierzchnie pod klucz kluczem płaskim, nigdy za obudowę.
Jeśli dostępne gniazdo jest większe niż gwint manometru, dopasowanie zapewni redukcja M/F: na przykład redukcja 1/2" > 1/4", aby zamontować manometr 1/4" na trójniku 1/2". Trzy wykończenia: redukcja M/F z żeliwa czarnego, redukcja M/F ocynkowana lub redukcja M/F z mosiądzu.
Do montażu przelotowego w panelu szafki ta sama jakość istnieje z przyłączem tylnym: manometr osiowy inox wypełniony silikonem.
Wymiary (mm)
| Tarcza | A — gwint | ØD | E | H | M | Klucz | Masa |
|---|---|---|---|---|---|---|---|
| Ø63 | 1/4" | 68 | 30 | 90,5 | 26 | 14 | 185-195 g |
| Ø100 | 1/2" | 109 | 36 | 132,5 | 34 | 22 | 612 g |
Dane techniczne
| Cecha | Wartość |
|---|---|
| Norma | EN 837-1 (manometry z rurką Bourdona) |
| Klasa dokładności | 1,6 (±1,6 % pełnego zakresu) |
| Tarcza | podwójna podziałka bar / psi |
| Mechanizm | mosiądz, miedziana rurka Bourdona (kształt „C”) |
| Przyłącze | mosiądz, walcowy gwint zewnętrzny BSPP (ISO 228-1) |
| Obudowa | stal nierdzewna 304 |
| Ciecz tłumiąca | wypełnienie silikonowe |
| Szybka | szkło |
| Temperatura otoczenia | -40 °C / +65 °C |
| Dopuszczalne przeciążenie | 75 % pełnego zakresu statycznie, 65 % dynamicznie |
| Kontrola jakości | 100 % urządzeń sprawdzanych w 5 punktach pomiarowych |
| Opakowanie | pudełko jednostkowe |
Media i ograniczenia stosowania
- Dozwolone media: każde medium zgodne z mosiądzem i miedzią (woda, sprężone powietrze…), z wyjątkiem mediów o wysokiej lepkości lub krystalizujących oraz substancji niebezpiecznych lub regulowanych (tlen, gaz, paliwa, substancje toksyczne…).
- Wypełnienie silikonowe: odpowiednie do zastosowań narażonych na wibracje lub wilgotne otoczenie (kondensacja) — dokładnie tam, gdzie sucha tarcza jest zabroniona.
- Temperatura otoczenia: od -40 °C do +65 °C.
Do stałej instalacji bez wibracji (ogrzewanie, sieć domowa) manometr promieniowy ABS suchy jest ekonomiczną alternatywą; wyłącznie do dekoracji zobacz tarczę dekoracyjną 100 mm.
