Manometr osiowy inox, wypełniony silikonem

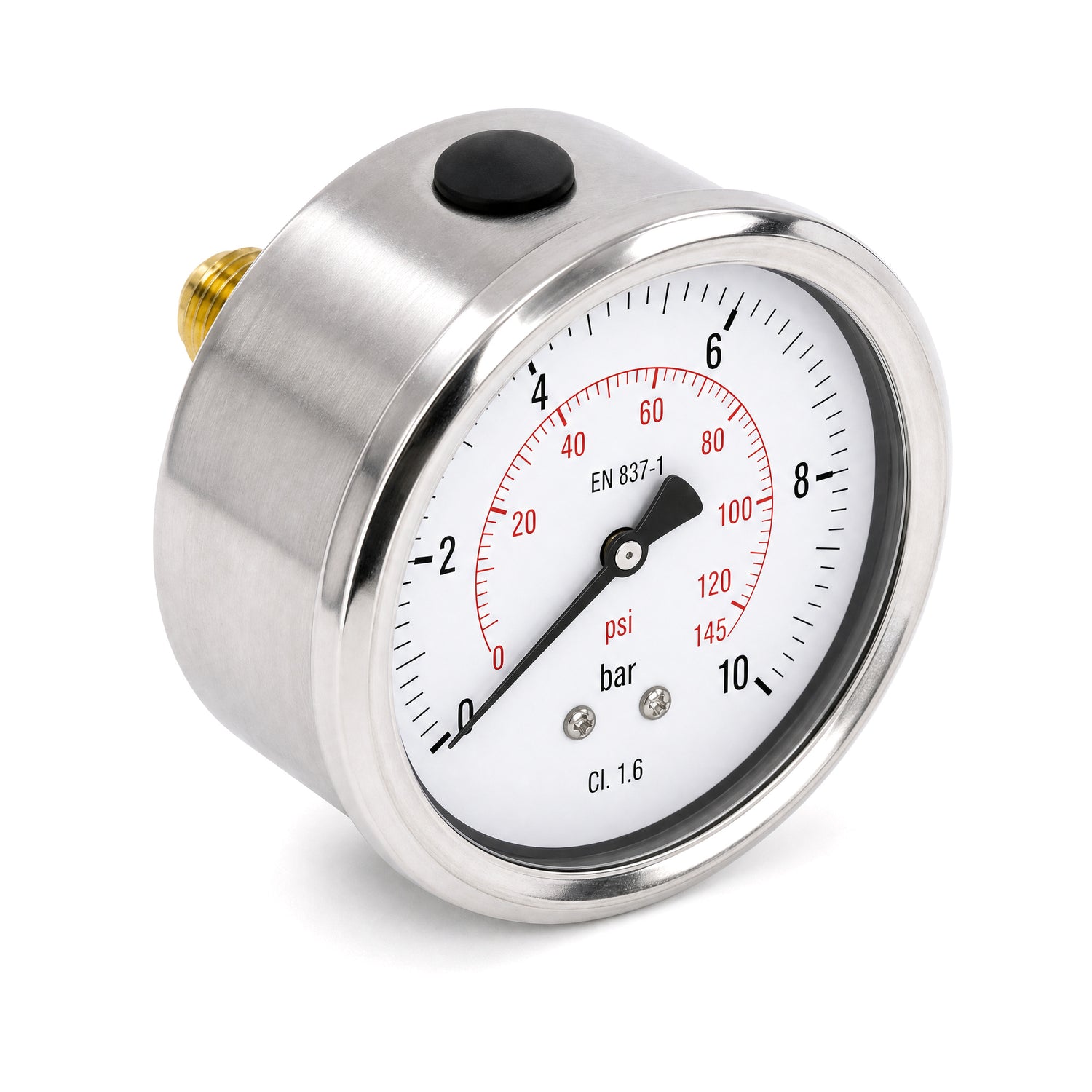

Manometr osiowy inox, wypełniony silikonem — Ø63 i Ø100

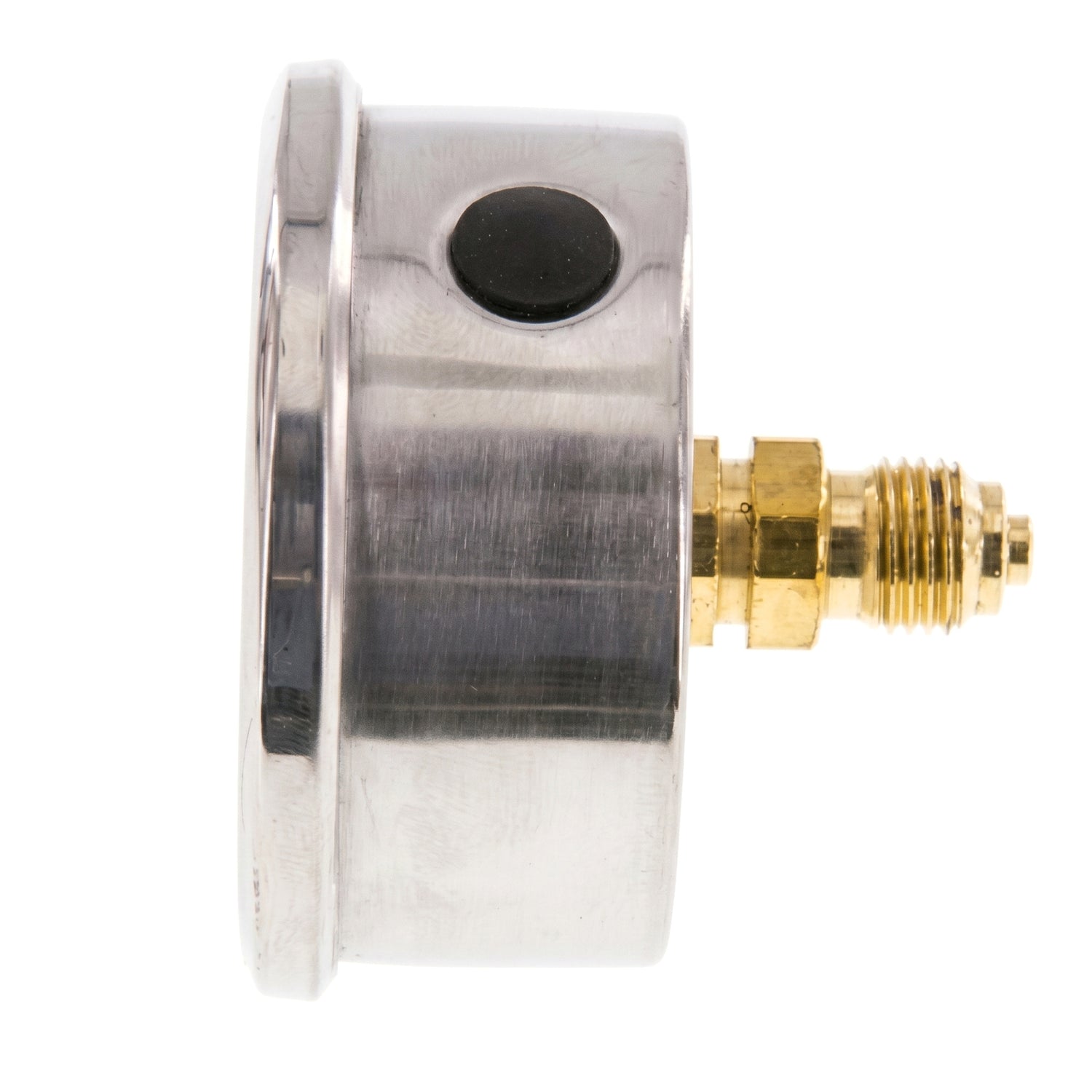

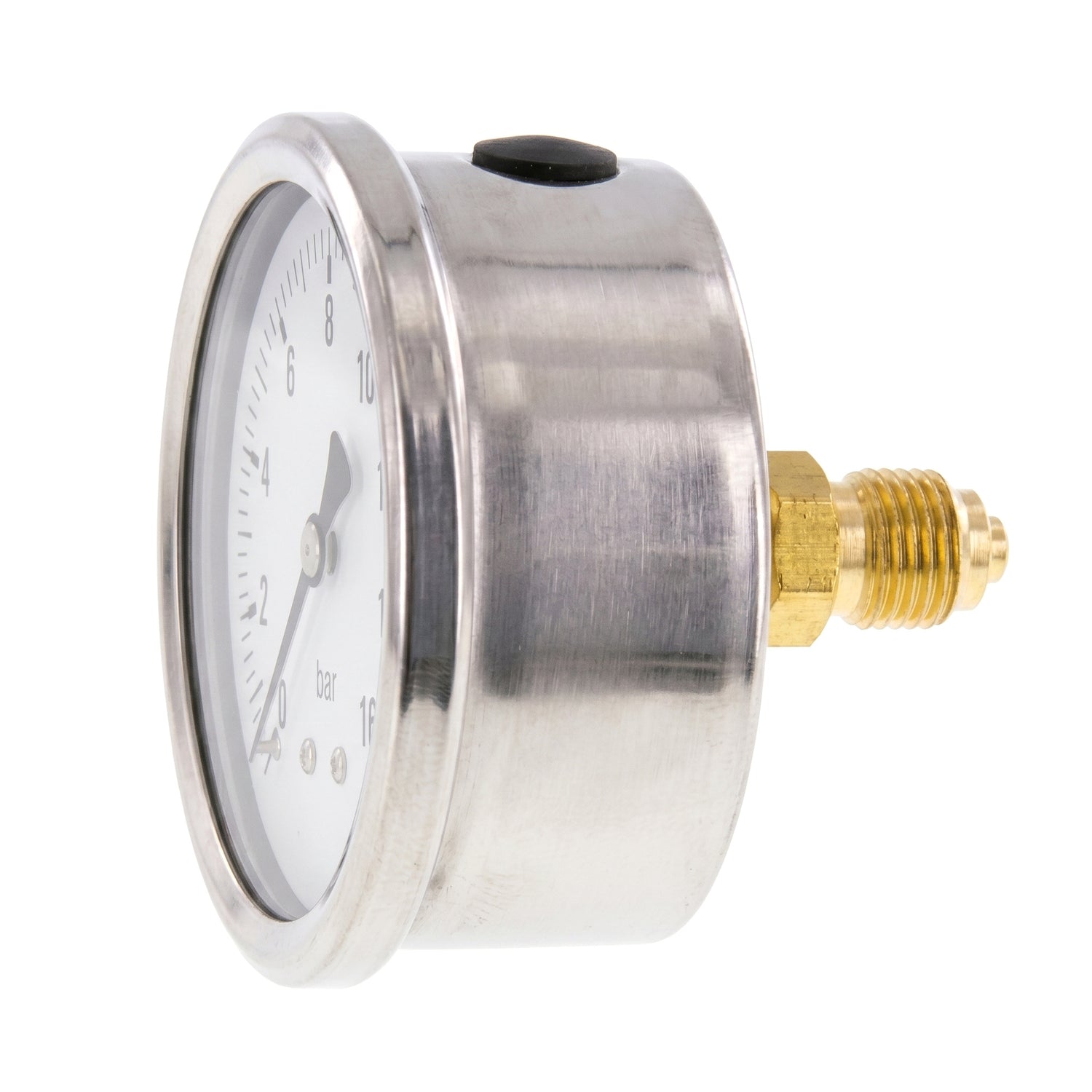

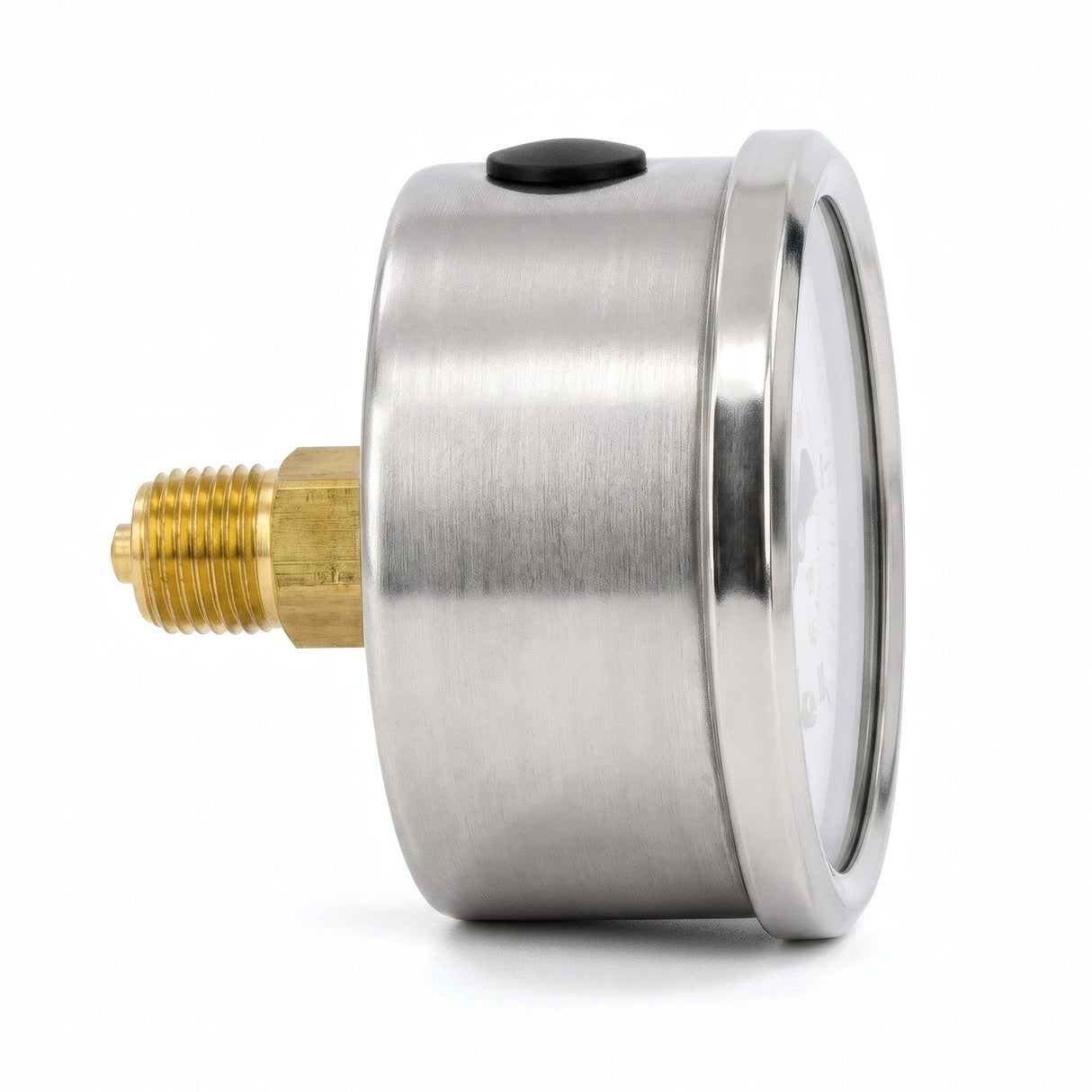

Ten manometr łączy przyłącze tylne (osiowe), do montażu przelotowego w panelu, z wypełnieniem silikonowym w obudowie ze stali nierdzewnej 304 do pracy przy wibracjach: zestaw podnoszenia ciśnienia w szafce, pompa w obudowie, stół warsztatowy, maszyna rolnicza.
Ciecz tłumiąca — ta sama zasada co w manometrach glicerynowych — stabilizuje wskazówkę; producent przeznacza tę serię do zastosowań narażonych na wibracje lub wilgotne otoczenie (kondensacja). EN 837-1, klasa dokładności 1,6, tarcza bar/psi pod szybką ze szkła, mosiężny mechanizm z miedzianą rurką Bourdona, indywidualna kontrola w 5 punktach. Dwie średnice: Ø63 (1/4") i Ø100 (1/2").
0-6 czy 0-10 bar?
- 0-6 bar — dokładny odczyt niskich ciśnień: reduktor, obieg wyregulowany między 2 a 4 bar.
- 0-10 bar — hydrofory, kompresory i typowe sieci: ciśnienie robocze pozostaje w zalecanej strefie (maks. 75 % pełnego zakresu statycznie, 65 % dynamicznie).
Montaż i podłączenie
Mosiężne przyłącze ma walcowy gwint zewnętrzny BSPP (ISO 228-1): wkręca się w każde gniazdo z gwintem wewnętrznym tej samej wielkości — trójnik, mufę, rozdzielacz lub zawór. Uszczelnij na gwincie (taśma PTFE lub pakuły) i dokręcaj zawsze za powierzchnie pod klucz kluczem płaskim, nigdy za obudowę.
Jeśli dostępne gniazdo jest większe niż gwint manometru, dopasowanie zapewni redukcja M/F: na przykład redukcja 1/2" > 1/4", aby zamontować manometr 1/4" na trójniku 1/2". Trzy wykończenia: redukcja M/F z żeliwa czarnego, redukcja M/F ocynkowana lub redukcja M/F z mosiądzu.
Do klasycznego montażu na trójniku lub rozdzielaczu (przyłącze dolne): manometr promieniowy inox wypełniony silikonem. Do panelu bez wibracji: manometr osiowy ABS suchy.
Wymiary (mm)
| Tarcza | A — gwint | ØD | ØE | L | M | Klucz | Masa |
|---|---|---|---|---|---|---|---|
| Ø63 | 1/4" | 68 | 61,5 | 57,5 | 28 | 14 | 196-228 g |
| Ø100 | 1/2" | 109 | 98,5 | 73 | 37 | 22 | 602 g |
Dane techniczne
| Cecha | Wartość |
|---|---|
| Norma | EN 837-1 (manometry z rurką Bourdona) |
| Klasa dokładności | 1,6 (±1,6 % pełnego zakresu) |
| Tarcza | podwójna podziałka bar / psi |
| Mechanizm | mosiądz, miedziana rurka Bourdona (kształt „C”) |
| Przyłącze | mosiądz, walcowy gwint zewnętrzny BSPP (ISO 228-1) |
| Obudowa | stal nierdzewna 304 |
| Ciecz tłumiąca | wypełnienie silikonowe |
| Szybka | szkło |
| Temperatura otoczenia | -40 °C / +65 °C |
| Dopuszczalne przeciążenie | 75 % pełnego zakresu statycznie, 65 % dynamicznie |
| Kontrola jakości | 100 % urządzeń sprawdzanych w 5 punktach pomiarowych |
| Opakowanie | pudełko jednostkowe |
Media i ograniczenia stosowania
- Dozwolone media: każde medium zgodne z mosiądzem i miedzią (woda, sprężone powietrze…), z wyjątkiem mediów o wysokiej lepkości lub krystalizujących oraz substancji niebezpiecznych lub regulowanych (tlen, gaz, paliwa, substancje toksyczne…).
- Wypełnienie silikonowe: odpowiednie do zastosowań narażonych na wibracje lub wilgotne otoczenie (kondensacja) — dokładnie tam, gdzie sucha tarcza jest zabroniona.
- Temperatura otoczenia: od -40 °C do +65 °C.
