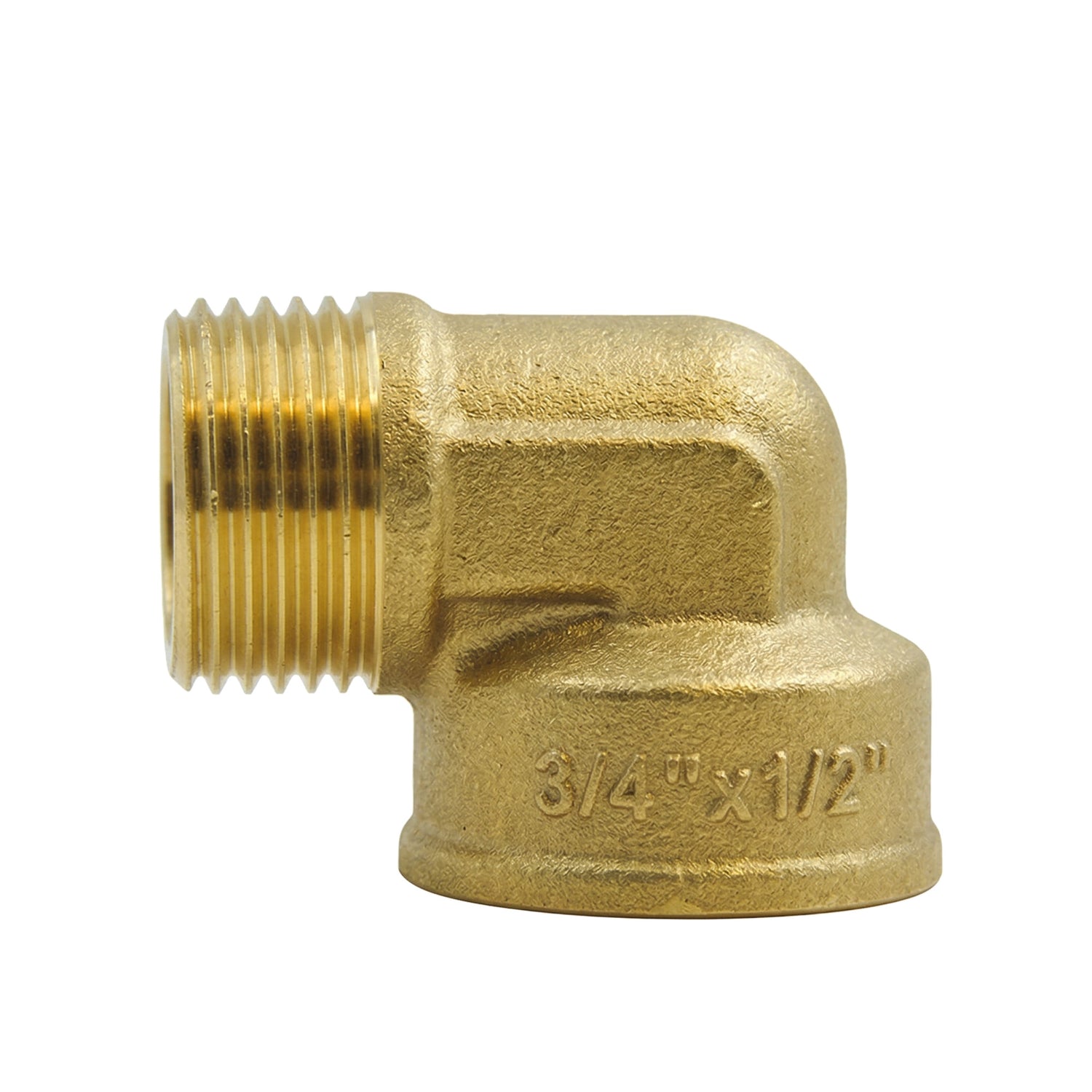

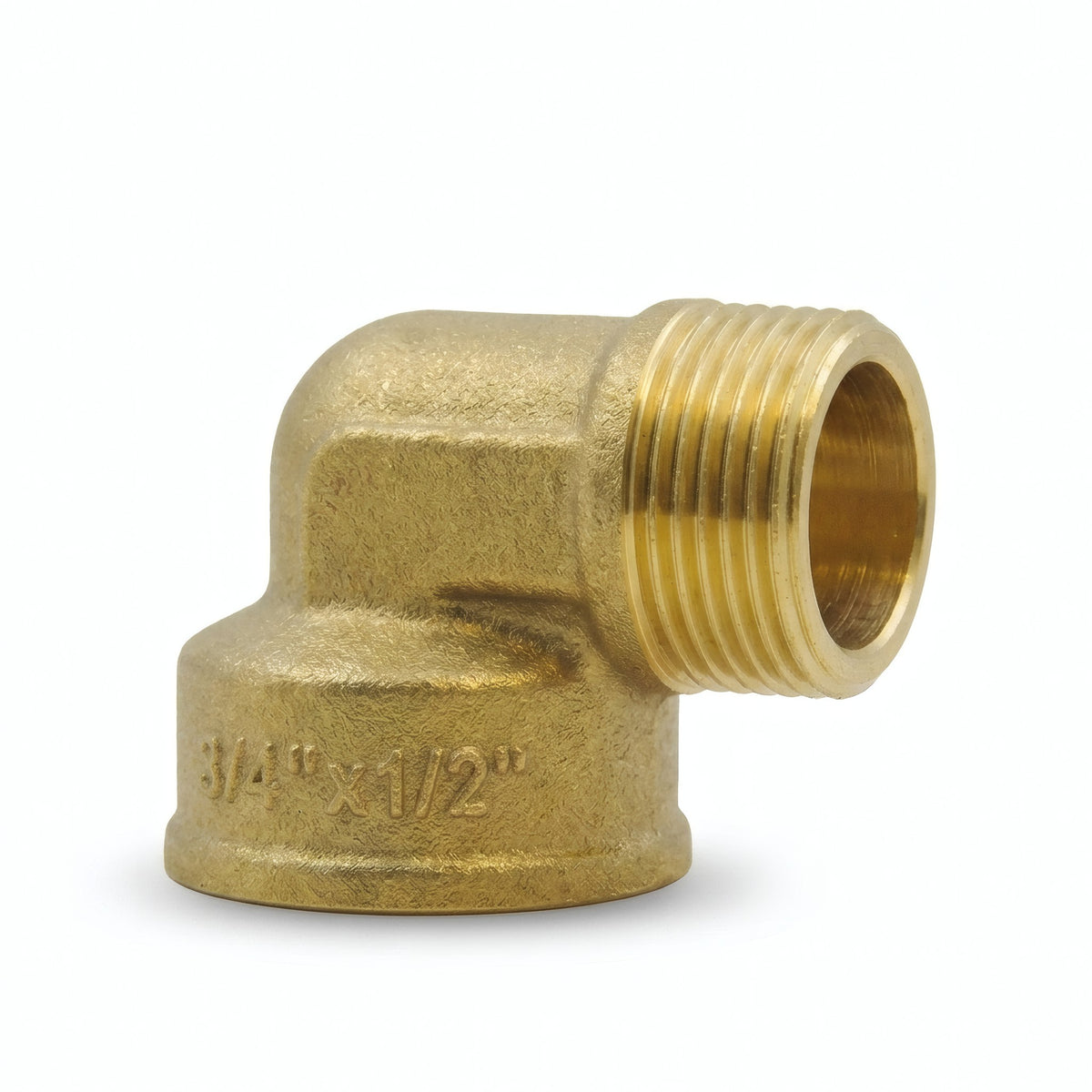

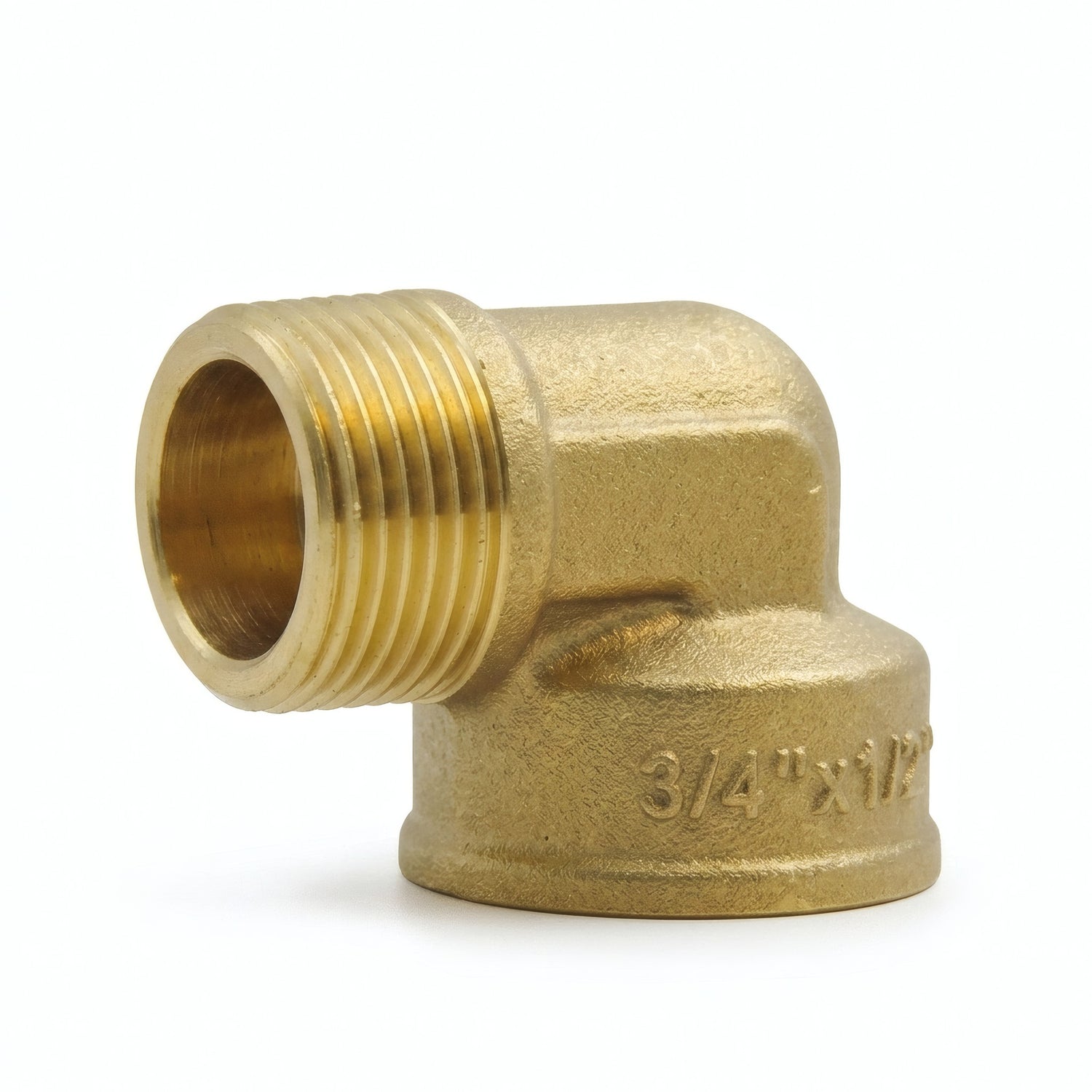

Kolano redukcyjne GZ/GW mosiądz
Kolano redukcyjne gwint zewnętrzny/gwint wewnętrzny z mosiądzu do wkręcania, umożliwiające zmianę kierunku o 90° przy jednoczesnej redukcji średnicy rurociągu. To złączka łączy dwie funkcje w jednej części: zmianę kierunku i redukcję. Norma ISO 228-1 BSPP.
Opis kolana redukcyjnego GZ/GW z mosiądzu
To kolano redukcyjne umożliwia jednoczesną zmianę kierunku o 90° oraz redukcję średnicy. Strona z gwintem zewnętrznym ma większą średnicę niż strona z gwintem wewnętrznym, co pozwala na przejście między dwoma różnymi rozmiarami rur.
Montaż przez proste wkręcanie bez spawania. Szczególnie przydatne w konfiguracjach, gdzie przestrzeń jest ograniczona i gdzie dwie funkcje muszą być połączone w jednym punkcie przyłączeniowym.
Dane techniczne
| Materiał | Mosiądz CW617N - 4MS |
| Kolor | Mosiądz złocony |
| Ciśnienie nominalne | PN 16 bar |
| Norma gwintu | ISO 228-1 - BSPP Gaz (gwint cylindryczny) |
| Szczelność | Uszczelnienie za pomocą płaskiej uszczelki (grubość od 1 mm) |
| Powierzchnie uszczelniające | Płaskie i szerokie na końcówkach gwint zewnętrzny i gwint wewnętrzny |
| Kształt | 6-kątne (wkręcanie kluczem) |
| Typ gwintu | Gwint zewnętrzny (gwintowany) / Gwint wewnętrzny (gwintowane wewnętrznie) — różne średnice |
| Kąt | 90° |
| Ciecze kompatybilne | Woda pitna, woda glikolowa, ciecze kompatybilne |
| Temperatura | Zależnie od wybranego rodzaju uszczelnienia |
| Zastosowanie | Doprowadzenie wody pitnej, instalacje sanitarne, HVAC |
Warunki użytkowania i instalacji
- Ciśnienie robocze : PN 16 bar
- Temperatura : Zależnie od wybranego rodzaju uszczelnienia
- Ciecze : Woda pitna, woda glikolowa, ciecze kompatybilne
- Instalacja : Stosować umiarkowany moment dokręcania i wybierać odpowiednie materiały (ryzyko korozji galwanicznej). Płaskie elementy mocujące dostosowane do kluczy dostępnych na rynku.
Certyfikaty i Zgodność
- Woda pitna: Zgodne z rozporządzeniem z 25 czerwca 2020 dotyczącego materiałów i produktów metalowych przeznaczonych do instalacji mających kontakt z wodą przeznaczoną do spożycia przez ludzi.
- 4MS : Zgodne z wymaganiami 4MS — harmonizacja zasad certyfikacji europejskiej dla materiałów i produktów mających kontakt z wodą pitną.
Zastosowania i wskazówki montażowe
Zastosowania
- Instalacje domowe: podłączenie instalacji ciepłej i zimnej wody
- Instalacje przemysłowe: instalacje zgodne z PN 16 bar
- Wystrój wnętrz: tworzenie lamp, półek, wieszaków na ręczniki z widocznym mosiądzem
- DIY i kreatywne majsterkowanie: projekty na wymiar z złączkami do wkręcania
Wskazówki montażowe
- Używaj taśmy PTFE (teflonowej) lub nici uszczelniającej, aby zapewnić szczelność na gwintach zewnętrznych
- Dla powierzchni uszczelniających płaskich użyj uszczelki płaskiej o minimalnej grubości 1 mm
- Dokręcaj kluczem płaskim lub kluczem nastawnym — nie używaj szczypiec nastawnych, aby nie uszkodzić elementu
- Stosuj umiarkowany moment dokręcania — nadmierne dokręcenie może uszkodzić gwint

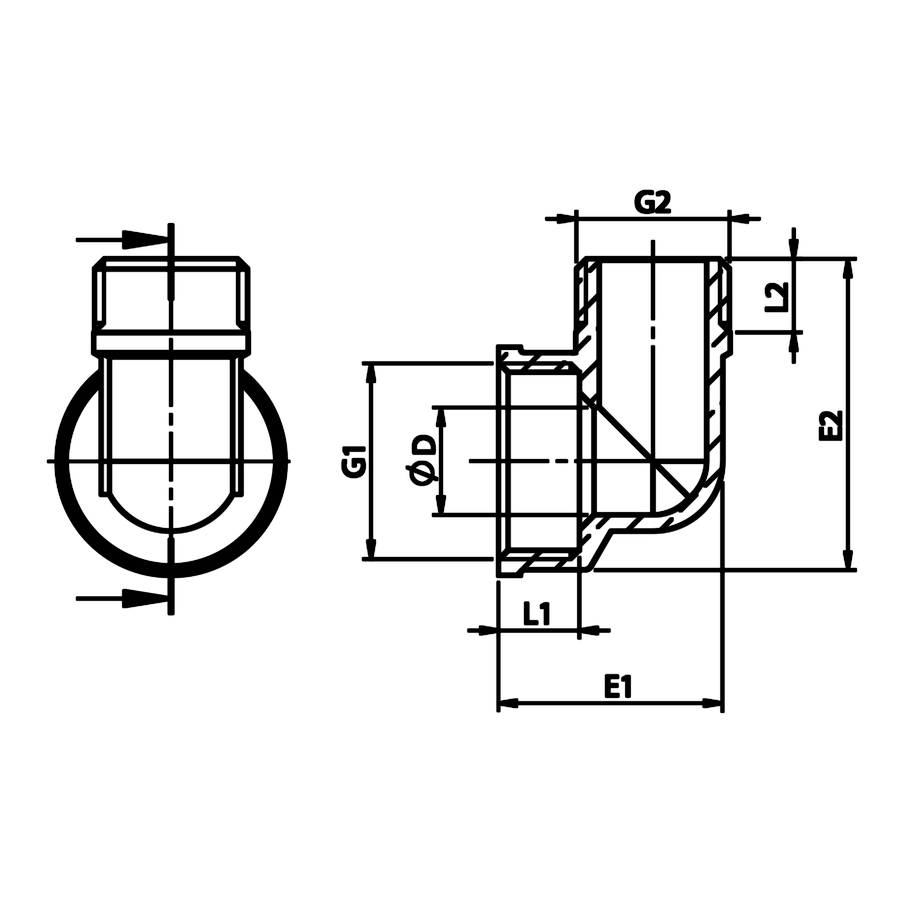

Rysunek techniczny
Wymiary (mm)
Wszystkie wymiary podane są w milimetrach (mm), chyba że zaznaczono inaczej.
| G1 | G1 (mm) | G2 | G2 (mm) | OD | L1 | L2 | E1 | E2 |
|---|---|---|---|---|---|---|---|---|
| 3/4" | 20x27 | 1/2" | 15x21 | 11 | 8.5 | 8.5 | 30.5 | 37 |
Dostępne kombinacje rozmiarów
To kolano redukcyjne pozwala przejść z jednej średnicy na inną. Poniższa tabela pokazuje dostępne kombinacje.
| Wejście | Wyjście | Oznaczenie (mm) |
|---|---|---|
| 3/4'' | 1/2'' | 20x27 > 15x21 |
Wygląd elementu może się różnić w zależności od partii w magazynie (zobacz zdjęcia). Skontaktuj się z nami w celu potwierdzenia.
