Kolano 90° gwint wewnętrzny/gwint wewnętrzny mosiądz

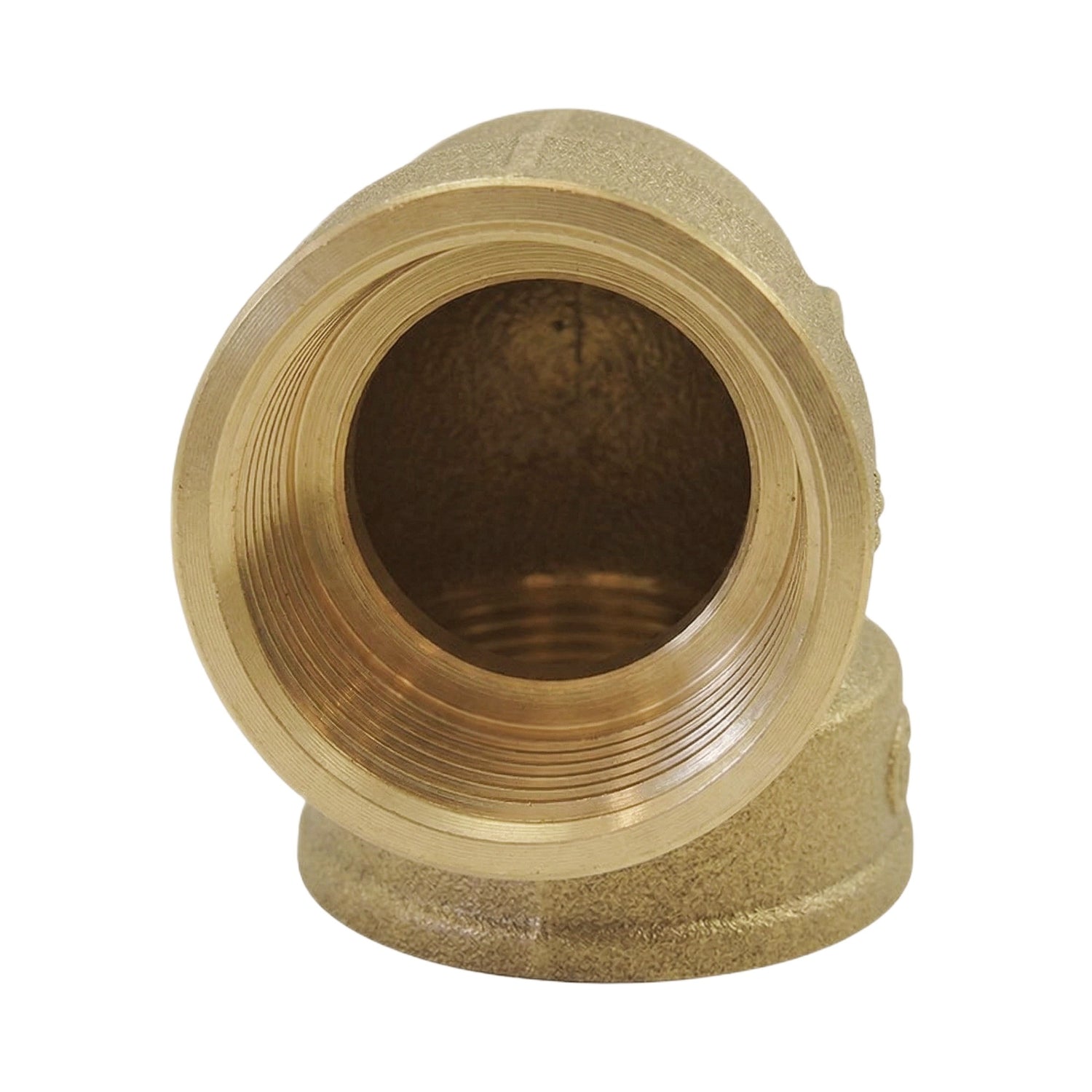

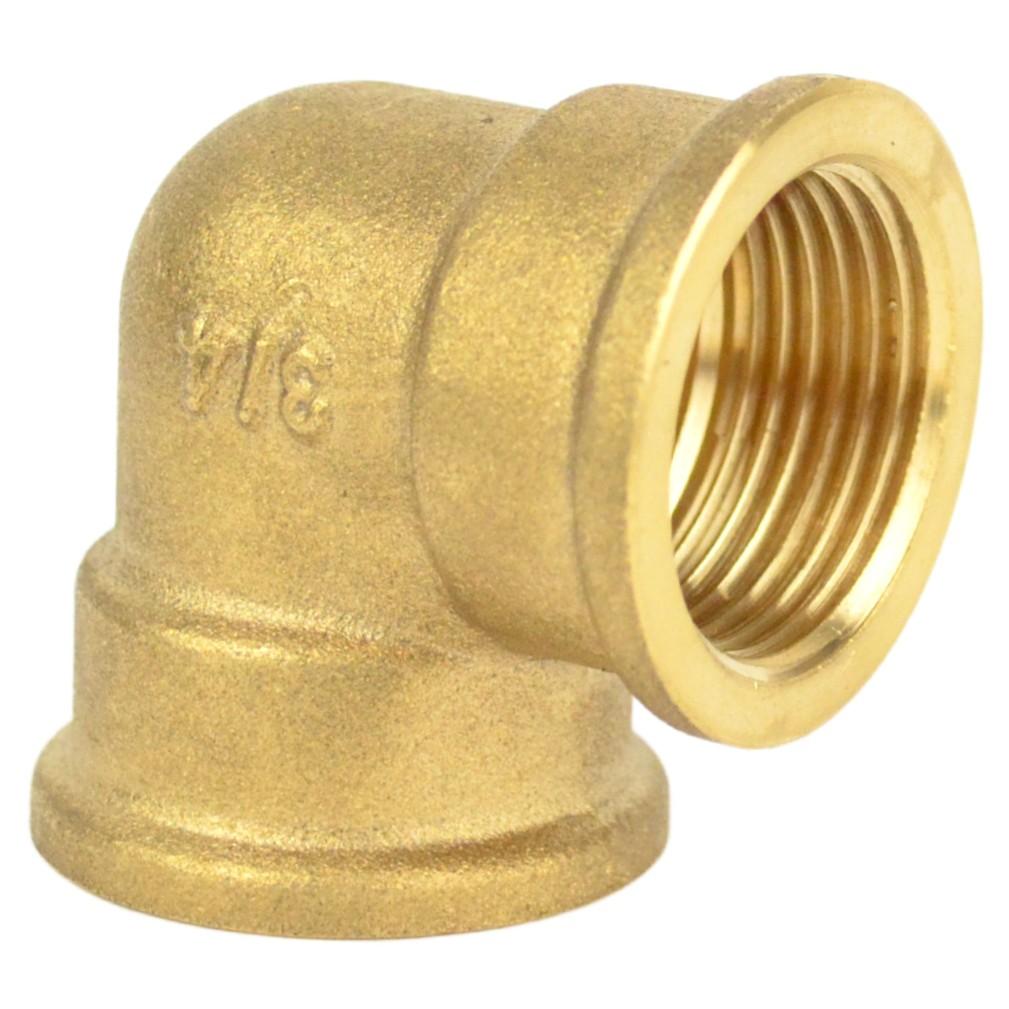

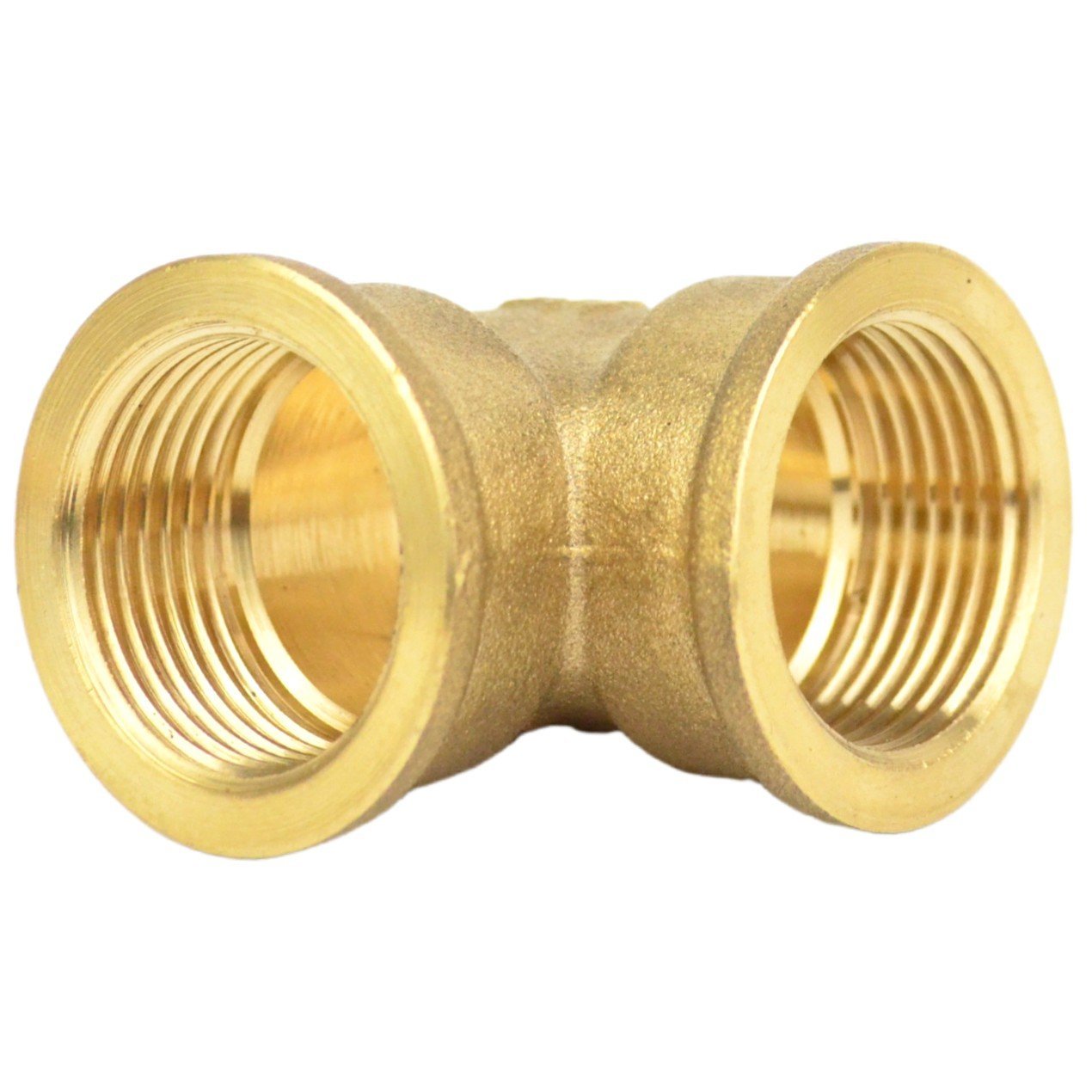

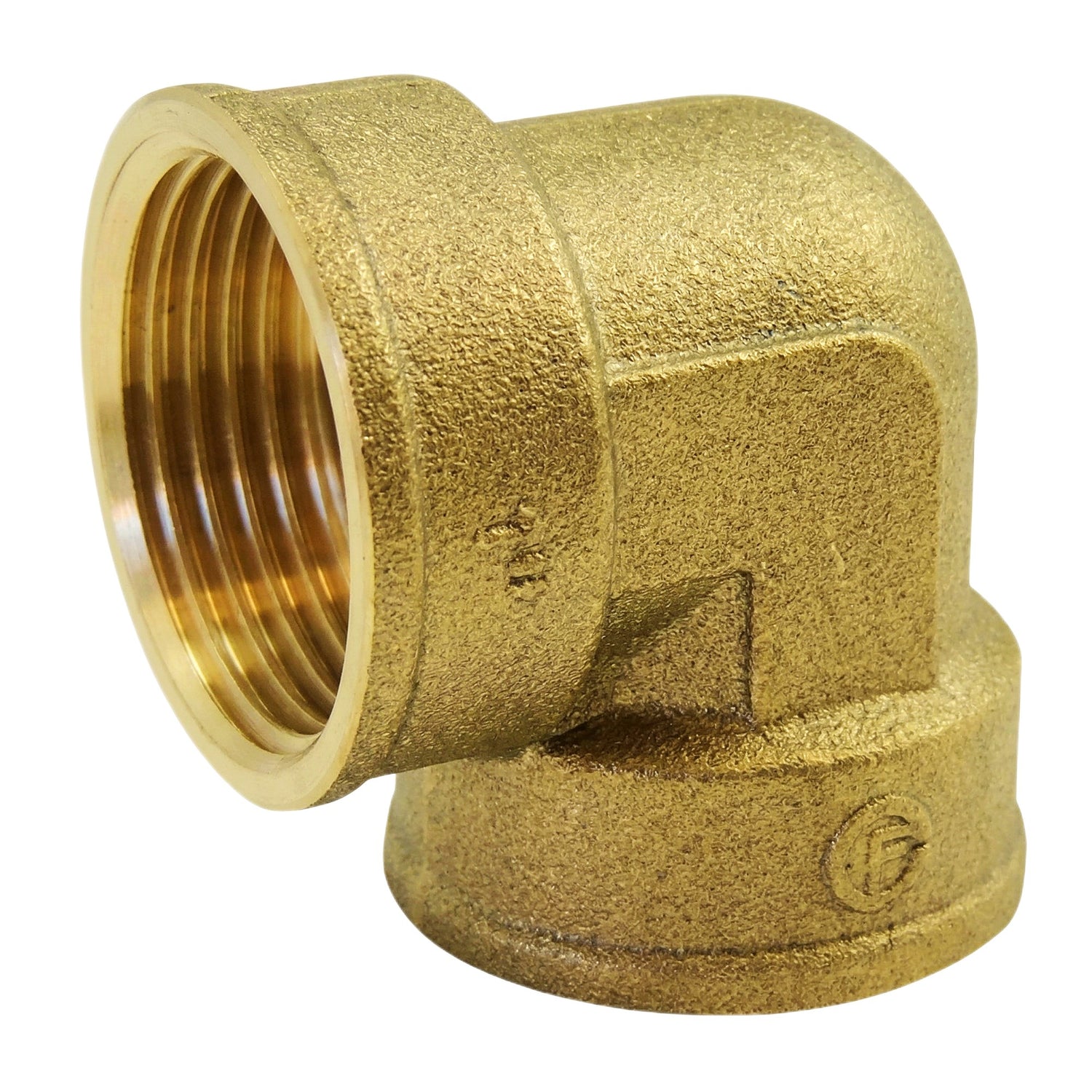

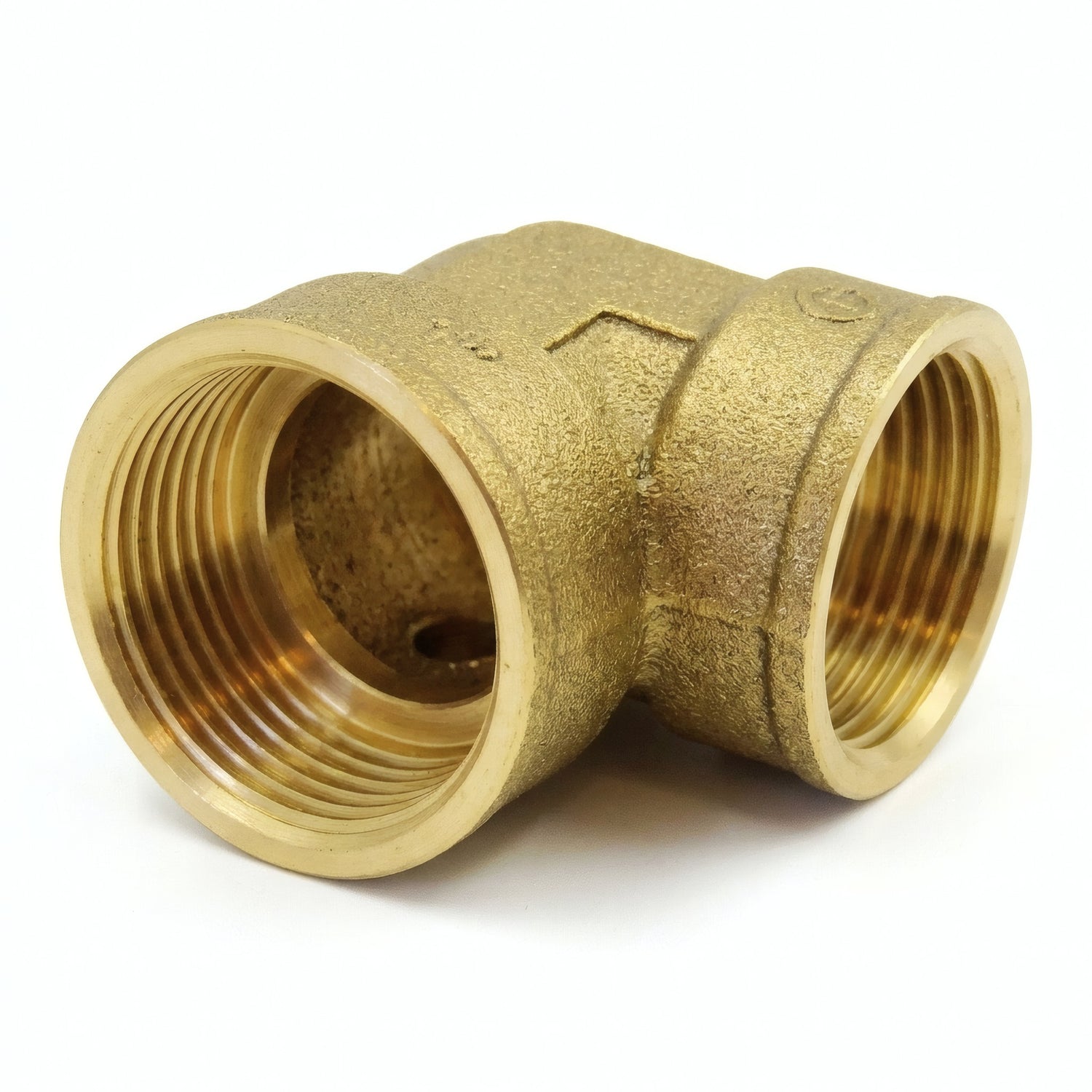

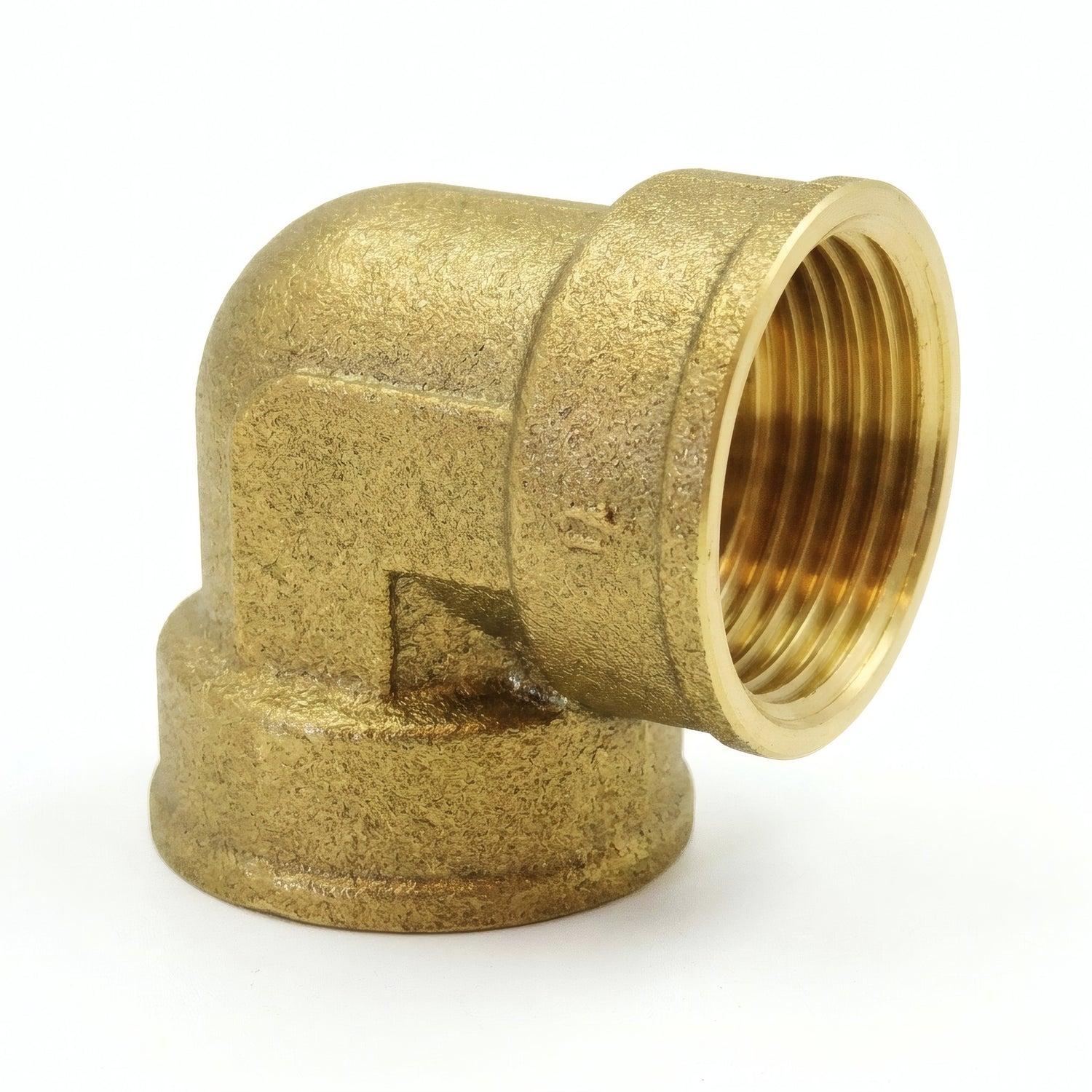

Kolano 90° gwint wewnętrzny/gwint wewnętrzny z mosiądzu do wkręcania, zaprojektowane do tworzenia zmiany kierunku pod kątem prostym w instalacjach hydraulicznych lub dekoracyjnych. Oba gwinty wewnętrzne pozwalają na połączenie dwóch elementów gwintowanych (zewnętrznie) pod kątem 90°. Gwint zgodny z normą ISO 228-1 BSPP.
Opis kolana 90° F/F z mosiądzu
To kolano gwint wewnętrzny/gwint wewnętrzny pozwala na wykonanie kąta 90° między dwoma rurami lub złączkami gwintowanymi zewnętrznie. Jest kompatybilne ze wszystkimi złączkami dostępnymi na stronie, pod warunkiem, że mają ten sam rozmiar i posiadają stronę gwint zewnętrzny. Idealne do ominięcia przeszkody lub zmiany kierunku przewodu.
Ta złączka z mosiądzu wkręca się łatwo, bez lutowania. Jej kształt 6-kątny ułatwia dokręcanie kluczem płaskim lub nastawnym. Element zgodny z obowiązującymi normami, odpowiedni zarówno do instalacji technicznych, jak i projektów dekoracji wnętrz.
Dane techniczne
| Materiał | Mosiądz CW617N - 4MS |
| Kolor | Mosiądz złocony |
| Ciśnienie nominalne | PN 16 bar |
| Norma gwintu | ISO 228-1 - BSPP Gaz (gwint cylindryczny) |
| Szczelność | Uszczelnienie za pomocą uszczelki płaskiej (grubość od 1 mm) |
| Powierzchnie uszczelniające | Płaskie i szerokie na końcówkach gwint zewnętrzny i gwint wewnętrzny |
| Kształt | 6-kątne (wkręcanie kluczem) |
| Typ | Gwint wewnętrzny / Gwint wewnętrzny (gwintowane wewnętrznie z obu stron) |
| Kąt | 90° |
| Ciecze kompatybilne | Woda pitna, woda glikolowa, ciecze kompatybilne |
| Temperatura | Zależnie od wybranego rodzaju uszczelnienia |
| Zastosowanie | Doprowadzenie wody pitnej, instalacje hydrauliczne, HVAC |
Warunki użytkowania i instalacji
- Ciśnienie robocze : PN 16 bar
- Temperatura : Zależnie od wybranego rodzaju uszczelnienia
- Ciecze : Woda pitna, woda glikolowa, ciecze kompatybilne
- Instalacja : Należy stosować umiarkowany moment dokręcania i wybierać odpowiednie materiały (ryzyko korozji galwanicznej). Płaskie elementy mocujące dostosowane do kluczy dostępnych na rynku.
Certyfikaty i zgodność
- Woda pitna: Zgodne z rozporządzeniem z 25 czerwca 2020 dotyczącym materiałów i produktów metalowych przeznaczonych do instalacji mających kontakt z wodą przeznaczoną do spożycia przez ludzi.
- 4MS : Zgodne z wymaganiami 4MS — harmonizacja zasad certyfikacji europejskiej dla materiałów i produktów mających kontakt z wodą pitną.
Zastosowania i wskazówki montażowe
Zastosowania
- Instalacje domowe: podłączenie instalacji ciepłej i zimnej wody
- Instalacje przemysłowe: instalacje zgodne z PN 16 bar
- Wystrój wnętrz: tworzenie lamp, półek, wieszaków na ręczniki z widocznym mosiądzem
- DIY i kreatywne majsterkowanie: projekty na wymiar z złączkami do wkręcania
Wskazówki montażowe
- Użyj taśmy PTFE (teflonowej) lub nici uszczelniającej, aby zapewnić szczelność na gwintach zewnętrznych
- Dla powierzchni uszczelniających płaskich użyj uszczelki płaskiej o minimalnej grubości 1 mm
- Dokręcaj za pomocą klucza płaskiego lub klucza nastawnego — nie używaj szczypiec nastawnych, aby nie uszkodzić elementu
- Zastosuj umiarkowany moment dokręcania — nadmierne dokręcenie może uszkodzić gwint
Rysunek techniczny
Wymiary (mm)
Wszystkie wymiary podane są w milimetrach (mm), chyba że zaznaczono inaczej.
| G | G (mm) | OD | L | H | E |
|---|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 8.5 | 18 | 25.5 |
| 1/2" | 15x21 | 14.5 | 10 | 21.5 | 31 |
| 3/4" | 20x27 | 19.5 | 11 | 25 | 37 |
| 1" | 26x34 | 25 | 13 | 30.5 | 45.5 |
| 1"1/4 | 33x42 | 33 | 14 | 36 | 55 |
| 1"1/2 | 40x49 | 39 | 15.5 | 40.75 | 63 |
| 2" | 50x60 | 50 | 17 | 48.5 | 76.5 |
Odpowiedniki rozmiarów
To kolano jest dostępne w następujących rozmiarach. Użyj tej tabeli, aby znaleźć odpowiednik między milimetrami, calami i DN.
| Rozmiar (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Cale | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Średnica zewnętrzna rury | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
Wygląd elementu może się różnić w zależności od partii w magazynie (zobacz zdjęcia). Skontaktuj się z nami w celu potwierdzenia.
Do połączenia
Produkty kompatybilne: Wszystkie złączki mosiężne
