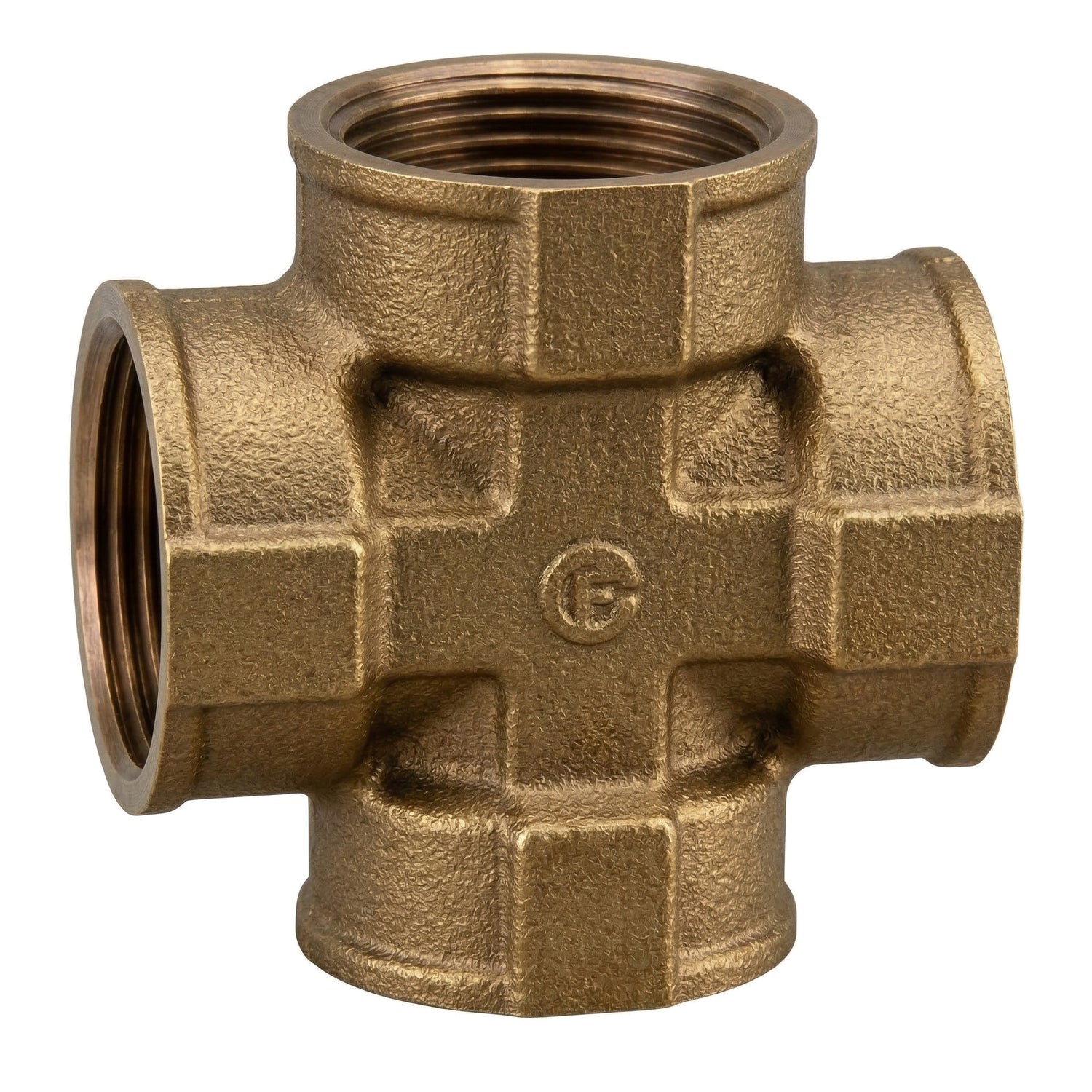

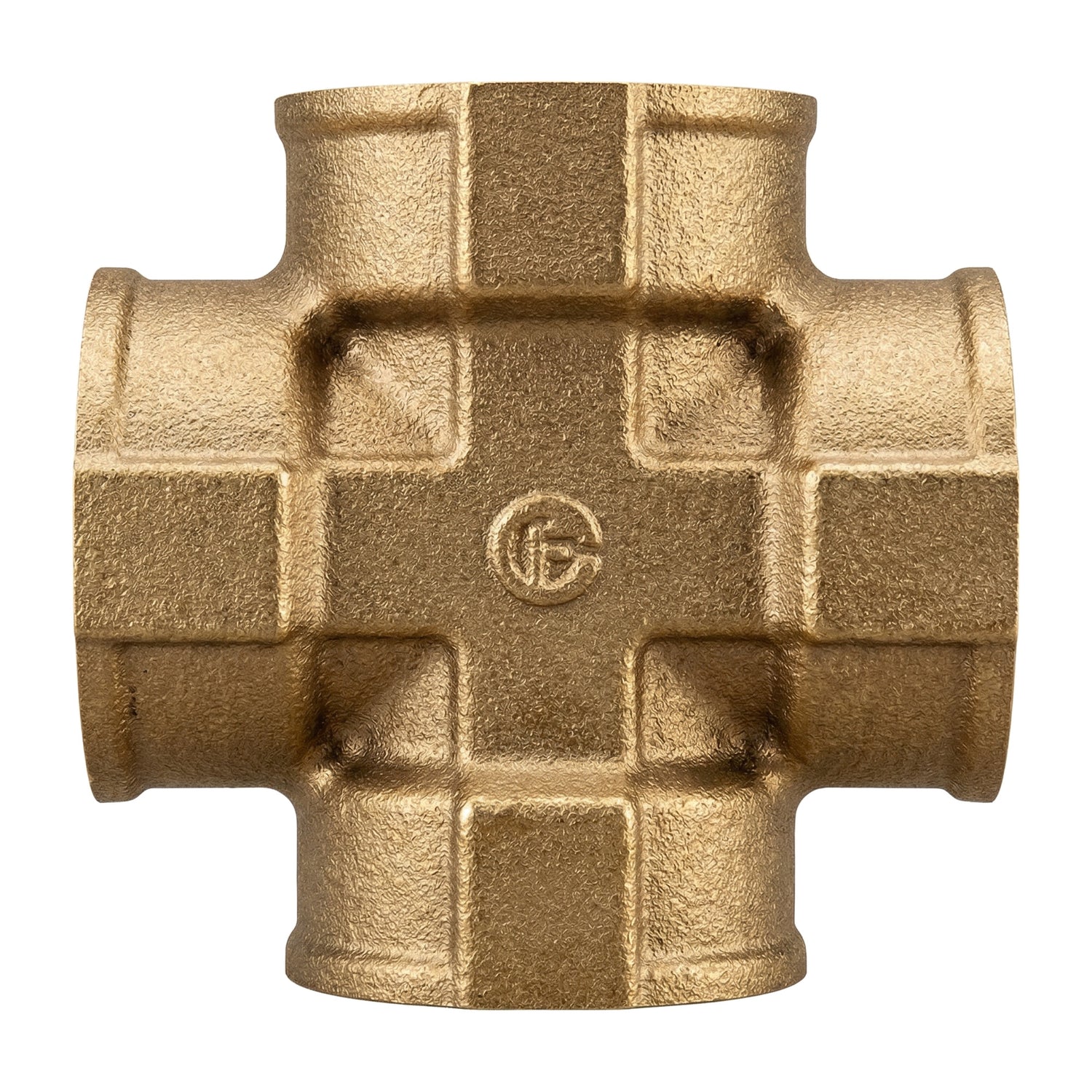

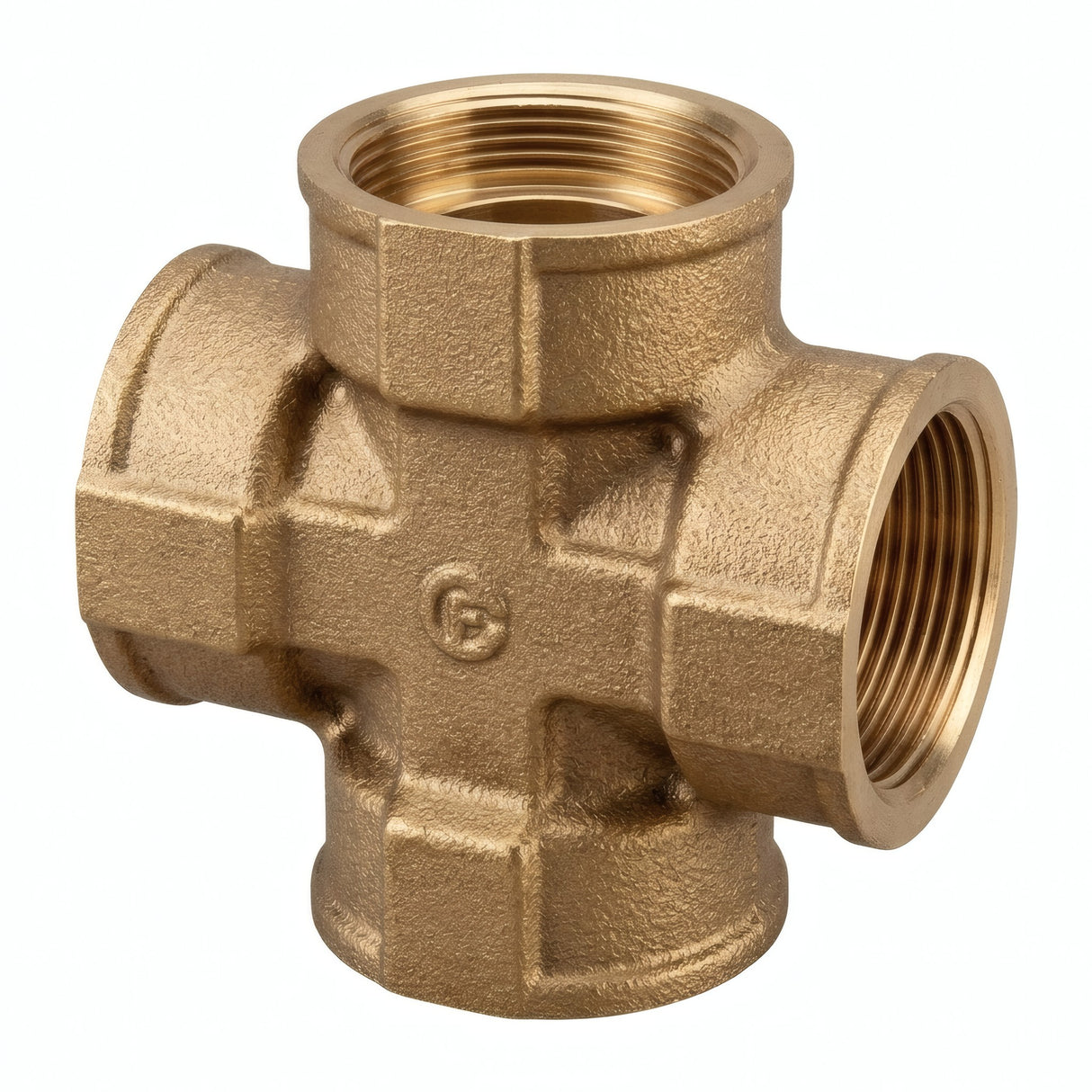

Czwórnik gwint wewnętrzny mosiądz
Czwórnik z gwintem wewnętrznym z mosiądzu do wkręcania, oferujący cztery gwintowane wyjścia o tym samym średnicy, aby stworzyć skrzyżowanie w Twojej instalacji hydraulicznej lub projekcie deco. Gwint zgodny z ISO 228-1 BSPP. Profesjonalna złączka dostosowana do skomplikowanych instalacji.
Opis czwórnika z gwintem wewnętrznym z mosiądzu
Ten czwórnik z gwintem wewnętrznym rozprowadza przepływ w czterech kierunkach jednocześnie. Cztery gwintowane wyjścia o tym samym średnicy przyjmują gwintowane złączki z gwintem zewnętrznym. Jest niezbędny do instalacji wymagających wielokrotnych rozgałęzień z jednego punktu.
Montaż odbywa się bez spawania przez proste wkręcanie. Czwórnik mosiężny jest również elementem wyboru do dekoracji kreatywnej: tworzenie półek z siatki, konstrukcji lamp lub dowolnych zespołów wymagających skrzyżowań pod kątem prostym.
Dane techniczne
| Materiał | Mosiądz CW617N - 4MS |
| Kolor | Mosiądz złocony |
| Ciśnienie nominalne | PN 16 bar |
| Norma gwintu | ISO 228-1 - BSPP Gaz (gwint cylindryczny) |
| Szczelność | Uszczelnienie za pomocą uszczelki płaskiej (grubość od 1 mm) |
| Powierzchnie uszczelniające | Płaskie i szerokie na końcówkach z gwintem zewnętrznym i gwintem wewnętrznym |
| Kształt | 6-kątny |
| Typ gwintu | Gwint wewnętrzny × 4 (gwintowane wewnętrznie na 4 wyjściach) |
| Liczba wyjść | 4 (Czwórnik) |
| Ciecze kompatybilne | Woda pitna, woda glikolowa, ciecze kompatybilne |
| Temperatura | Zależnie od wybranego rodzaju uszczelnienia |
| Zastosowanie | Doprowadzenie wody pitnej, ogólna hydraulika, HVAC |
Warunki użytkowania i instalacji
- Ciśnienie robocze : PN 16 bar
- Temperatura : Zależnie od wybranego rodzaju uszczelnienia
- Ciecze : Woda pitna, woda glikolowa, ciecze kompatybilne
- Instalacja : Należy zastosować umiarkowany moment dokręcania i wybrać odpowiednie materiały (ryzyko korozji galwanicznej). Płaskie elementy mocujące dostosowane do kluczy dostępnych na rynku.
Certyfikaty i zgodność
- Woda pitna: Zgodne z rozporządzeniem z 25 czerwca 2020 dotyczącym materiałów i produktów metalowych przeznaczonych do instalacji mających kontakt z wodą przeznaczoną do spożycia przez ludzi.
- 4MS : Zgodne z wymaganiami 4MS — harmonizacja zasad certyfikacji europejskiej dla materiałów i produktów mających kontakt z wodą pitną.
Zastosowania i wskazówki montażowe
Zastosowania
- Instalacje domowe: podłączenie instalacji ciepłej i zimnej wody
- Instalacje przemysłowe: instalacje zgodne z PN 16 bar
- Wystrój wnętrz: tworzenie lamp, półek, wieszaków na ręczniki z widocznym mosiądzem
- DIY i kreatywne majsterkowanie: projekty na wymiar z złączkami do wkręcania
Wskazówki montażowe
- Użyj taśmy PTFE (teflonowej) lub nici uszczelniającej, aby zapewnić szczelność na gwintach zewnętrznych
- Dla powierzchni uszczelniających płaskich użyj uszczelki płaskiej o minimalnej grubości 1 mm
- Dokręcaj kluczem płaskim lub kluczem nastawnym — nie używaj szczypiec nastawnych, aby nie uszkodzić elementu
- Stosuj umiarkowany moment dokręcania — nadmierne dokręcenie może uszkodzić gwint

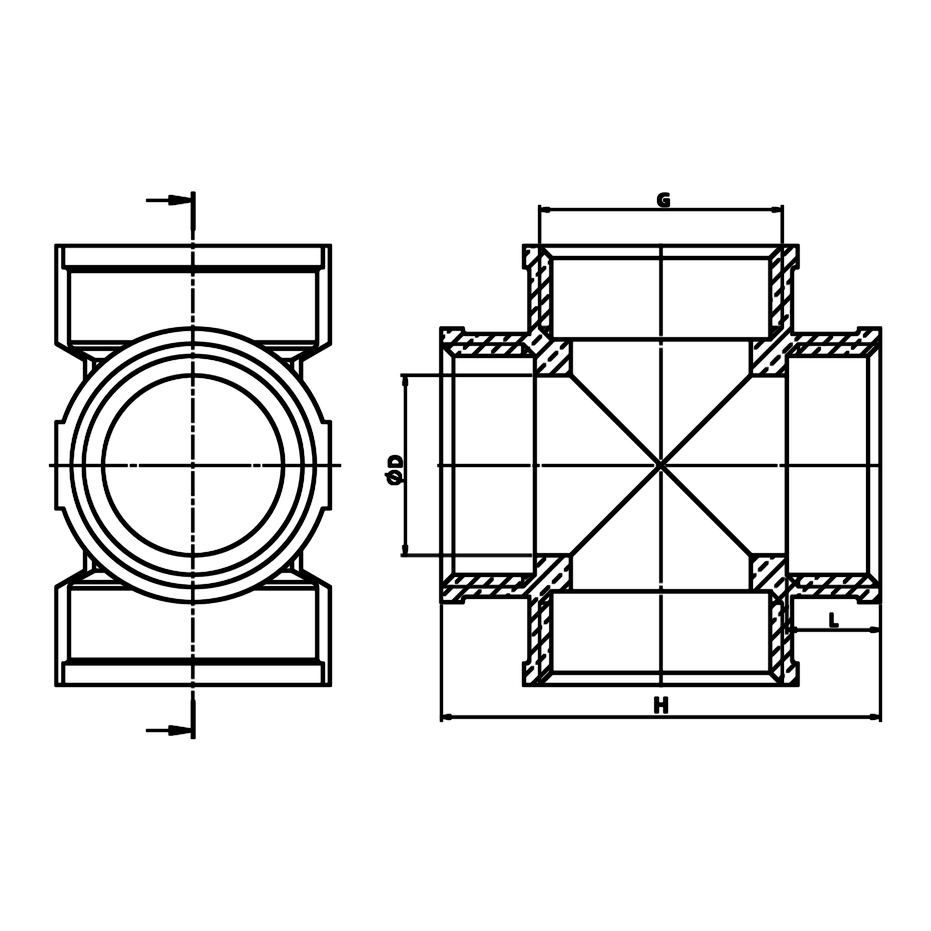

Rysunek techniczny
Wymiary (mm)
Wszystkie wymiary podane są w milimetrach (mm), chyba że zaznaczono inaczej.
| G | G (mm) | OD | L | H |
|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 8.5 | 36 |
| 1/2" | 15x21 | 14.5 | 10 | 43 |
| 3/4" | 20x27 | 19.5 | 11 | 50 |
| 1" | 26x34 | 25 | 13 | 61 |
| 1"1/4 | 33x42 | 33 | 14 | 72 |
| 1"1/2 | 40x49 | 39 | 15.5 | 81.5 |
| 2" | 50x60 | 50 | 17 | 97 |
Odpowiedniki rozmiarów
Ten czwórnik jest dostępny w następujących rozmiarach. Użyj tej tabeli, aby znaleźć odpowiednik między milimetrami, calami i DN.
| Rozmiar (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Cale | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Śr. zewn. rury | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
Wygląd elementu może się różnić w zależności od partii w magazynie (zobacz zdjęcia). Skontaktuj się z nami w celu potwierdzenia.
