Dlaczego zamknięta rama blokuje dokręcanie

Wyobraź sobie cztery rury i cztery kolanka złożone w prostokąt, jak rama lustra, rama łóżka, kratownica czy balustrada. Wkręcasz pierwsze kolanko, drugie, trzecie: wszystko dokręca się normalnie. Przy czwartym nic już nie postępuje.

Przyczyna jest mechaniczna. Wszystkie standardowe łączniki gwintowane — kolanko, trójnik, mufa, nypel, kołnierz — mają gwint prawy na swoich końcach. Wkręca się je obracając w prawo, zgodnie ze wskazówkami zegara. To uniwersalna konwencja instalacji wodno-kanalizacyjnej: poza nielicznymi wyjątkami (właśnie te elementy P/L, o których będziemy mówić), wszystko, co znajdziesz w standardowym magazynie, ma gwint prawy.

W obwodzie otwartym (półka, wieszak na rowery, wieszak na ubrania zakończony ślepo) nie ma problemu: rura obraca się swobodnie, dokręca się końcówkę i koniec. W obwodzie zamkniętym rura jest zablokowana między dwoma łącznikami już osadzonymi. Obracając tę rurę w kierunku dokręcania z jednej strony, obraca się ją jednocześnie w kierunku odkręcania z drugiej. Obydwa ruchy się znoszą.

To zablokowanie dotyczy wszystkich projektów w pętli: obwodowej ramy stolika kawowego, prostokątnej ramy półki ściennej, ramy lustra, kratownicy na rośliny czy ostatniego oczka balustrady. Instalacja gwintowana ma cztery układy, które rozwiązują ten problem.

Pierwsze trzy bazują na tej samej zasadzie: gwint lewy wbudowany gdzieś w łańcuchu, który odwraca kierunek dokręcania z jednej strony. Czwarty nie używa gwintu odwróconego i działa na innym mechanizmie — niezależnej, obrotowej nakrętce.

Konkretnie, oto mechanizm Układu 3 (mufa PP + nypel P/L + mufa P/L) w dwóch krokach:

Układ 1 — Rura + mufa P/L + rura z gwintem lewym

Jak to działa

Najbardziej minimalistyczny układ polega na wstawieniu mufy P/L między dwa odcinki rury, z których jeden został specjalnie nagwintowany z gwintem lewym z jednej strony.

GZ-P = gwint zewnętrzny prawy • GW-P = gwint wewnętrzny prawy • GZ-L = gwint zewnętrzny lewy • GW-L = gwint wewnętrzny lewy

Rura standardowa (GZ prawy na obu końcach) wkręca się w GW prawy mufy. Rura specjalna (jeden koniec z gwintem lewym, drugi z gwintem prawym standardowym do połączenia z dalszą częścią obwodu) wkręca się swoim GZ-L w GW-L mufy. Gdy obraca się centralną mufę, jej dwa gwinty jednocześnie przyciągają obie rury do siebie: pętla się zamyka.

Kiedy go używać

Do projektów o estetyce minimalistycznej, gdzie chce się uniknąć dużej „bańki" złączki unijnej i potrójnej obecności nypel + mufa + nypel. Wizualnie widać tylko mufę między dwoma rurami — połączenie wtapia się w sylwetkę obwodu.

Ograniczenie

Rura z gwintem lewym nie jest dostępna w standardowym magazynie. Musi być wykonana na zamówienie: gwint lewy realizuje warsztat hydrauliczny lub wyspecjalizowany dostawca i należy to wyraźnie zaznaczyć przy zamówieniu. Wszystkie pozostałe łączniki obwodu (kolanka, trójniki, kołnierze, nyple standardowe) pozostają z gwintem prawym.

W katalogu Home Invasion

Dwie mufy P/L z katalogu (używane jako element centralny układu 1).

Mufa P/L — czarne żeliwo 9 rozmiarów

Mufa P/L — ocynkowana 10 rozmiarów

Łączniki z czarnego żeliwa HI obejmują dekorację i instalacje techniczne niesanitarne. Łączniki ocynkowane dodają odporność na korozję w zimnej wodzie lub warsztacie. Brak mufy P/L z mosiądzu w katalogu: zastosowania sanitarne obsługuje się złączką unijną (układ 4).

Układ 2 — Nypel PP + mufa P/L + nypel P/L (końcówki gwintu zewnętrznego)

Jak to działa

Gdy pętla zamyka się między dwoma stałymi łącznikami z gwintem wewnętrznym — na przykład między dwoma kolankami z GW — układ 2 unika konieczności zamawiania specjalnej rury. Wstawia się trzyczęściowy zestaw, który ma na końcach dwa gwinty zewnętrzne prawe: nypel PP po lewej, nypel P/L po prawej, a między nimi mufa P/L.

Końce zewnętrzne w GZ-P, które wkręcają się w stałe gwinty wewnętrzne pętli. Centralną mufę P/L dokręca się kluczem.

Oba nyple najpierw ręcznie nakręca się w stałe gwinty wewnętrzne pętli: po lewej nypel PP (dwa gwinty prawe, standard katalogu); po prawej nypel P/L. Następnie mufa P/L pozycjonuje się między nimi. Gdy dokręca się ją kluczem w danym kierunku, jej GW-P i GW-L jednocześnie przyciągają oba nyple do siebie: złącze dokręca się bez obracania połączonymi rurami.

Kiedy go używać

Pętla zamyka się między dwoma stałymi profilami z gwintem wewnętrznym — typowo między dwoma kolankami GW/GW z czarnego żeliwa, między dwoma elementami z gwintem wewnętrznym z kolekcji łączników z czarnego żeliwa, lub między dwoma gwintami wewnętrznymi w wersji ocynkowanej. To najbardziej uniwersalny układ, gdy buduje się z kolanek z GW, które są normą dekoracyjną.

W katalogu Home Invasion

Centralna mufa P/L pozostaje tą przedstawioną wyżej (czarne żeliwo lub ocynkowana). Nypel PP po lewej i nypel P/L po prawej dobiera się z siatki poniżej, w zależności od materiału obwodu.

Elementy układu 2: nypel PP (po lewej) + centralna mufa P/L (już pokazana wyżej) + nypel P/L (po prawej).

Nypel PP (równy) — czarne żeliwo 11 rozmiarów

Nypel PP (równy) — ocynkowany 12 rozmiarów

Nypel P/L — czarne żeliwo 7 rozmiarów

Nypel P/L — ocynkowany 8 rozmiarów

Układ 3 — Mufa PP + nypel P/L + mufa P/L (końcówki gwintu wewnętrznego)

Jak to działa

Układ 3 jest lustrzanym odbiciem poprzedniego. Gdy pętla zamyka się między dwoma stałymi gwintami zewnętrznymi — dwiema rurami gwintowanymi, dwoma nyplami PP już osadzonymi — odwraca się logikę: zestaw ma na końcach dwa gwinty wewnętrzne prawe, a centralnym elementem dokręcającym jest nypel P/L.

Końce zewnętrzne w GW-P, które przyjmują stałe gwinty zewnętrzne pętli. Centralny nypel P/L dokręca się kluczem.

Obie mufy (PP po lewej i P/L po prawej) najpierw ręcznie nakręca się na stałe gwinty zewnętrzne pętli. Następnie nypel P/L pozycjonuje się między nimi. Gdy obraca się centralny element kluczem, jego GZ-P i GZ-L jednocześnie przyciągają obie mufy do siebie: złącze dokręca się bez obracania połączonymi rurami.

Kiedy go używać

Pętla zamyka się między dwoma profilami z gwintem zewnętrznym — typowo rama zbudowana z rur gwintowanych (z domyślnym GZ na obu końcach), zestaw zamykający się między dwoma stałymi nyplami PP z czarnego żeliwa, lub między dwoma gwintami zewnętrznymi ocynkowanymi. To układ zestawów „z gołymi rurami" bez kolanek z GW w połączeniach.

W katalogu Home Invasion

Centralny nypel P/L i mufa P/L po prawej to referencje już widziane w układach 1 i 2: nypel P/L z czarnego żeliwa lub ocynkowany jako element centralny, mufa P/L z czarnego żeliwa lub ocynkowana jako element po prawej. Mufę PP po lewej dobiera się poniżej, z czarnego żeliwa lub w wersji ocynkowanej. Do konwersji DN / mm / cale między wymienionymi rozmiarami zobacz poradnik średnic.

Mufa PP po lewej w układzie 3. Centralny nypel P/L i mufa P/L po prawej są te same, co w układach 1 i 2.

Mufa PP (równa) — czarne żeliwo 21 rozmiarów

Mufa PP (równa) — ocynkowana 11 rozmiarów

Układ 4 — Złączka unijna

Anatomia złączki unijnej

Złączka unijna wyróżnia się spośród trzech poprzednich inną mechaniką: nie używa gwintu odwróconego. To trzyczęściowy element — korpus męski, korpus żeński i nakrętka centralna — w którym nakrętka dokręca się niezależnie od gwintów.

Każdy z dwóch korpusów wkręca się osobno na rurę lub łącznik, do których jest przeznaczony. Gdy są na miejscu, zbliża się oba korpusy i dokręca centralną nakrętkę: nakrętka obraca się nie pociągając za sobą korpusów, które zbliża, więc połączone rury pozostają nieruchome. To dokładnie to, co potrzebne, aby zamknąć zablokowaną pętlę.

Trzy rodzaje uszczelnienia, trzy zastosowania

Tam, gdzie nyple i mufy P/L uszczelniają się pakułami lnianymi + PTFE na gwincie, złączka unijna dokręca się na uszczelnieniu wbudowanym w element. Istnieją trzy rodziny.

• Uszczelnienie stożkowe metal/metal — stożek męski dociska się do stożka żeńskiego, uszczelnienie powstaje przez czysty kontakt. Standard złączek unijnych z czarnego żeliwa i ocynkowanych. Bez uszczelki do wymiany, ale moment dokręcania ma znaczenie (zobacz pułapki).

Warianty w katalogu HI

Złączki unijne istnieją w czterech materiałach i kilku profilach: proste, w kolanie 90° i w gamie dekoracyjnej malowanej. Dla czarnego żeliwa i ocynku, oto osiem referencji do porównania jednym rzutem oka.

Osiem złączek unijnych z czarnego żeliwa i w wersji ocynkowanej — proste i w kolanie 90°, profile GW/GW i GZ/GW.

Złączka unijna GW/GW — czarne żeliwo 20 rozmiarów

Złączka unijna GW/GW — ocynkowana 10 rozmiarów

Złączka unijna GZ/GW stożkowa — czarne żeliwo 19 rozmiarów

Złączka unijna GZ/GW stożkowa — ocynkowana 10 rozmiarów

Kolano-złączka GW/GW — czarne żeliwo 12 rozmiarów

Kolano-złączka GW/GW — ocynkowana 7 rozmiarów

Kolano-złączka GZ/GW — czarne żeliwo 7 rozmiarów

Kolano-złączka GZ/GW — ocynkowana 7 rozmiarów

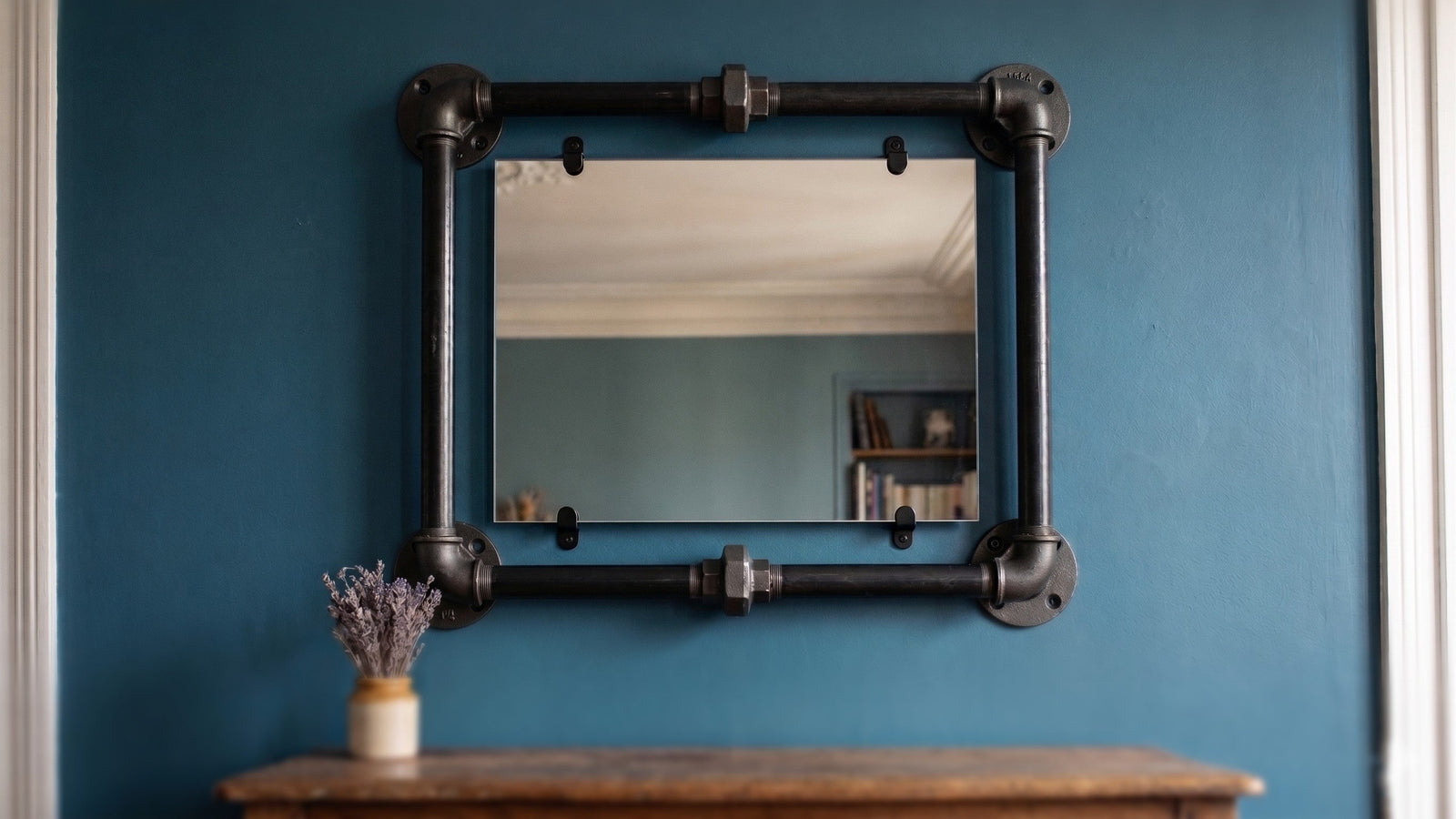

Typowe zastosowanie: zamknąć ramę dwiema złączkami unijnymi

Na pełnej ramie prostokątnej lub kwadratowej powszechną sztuczką jest umieszczenie dwóch złączek unijnych w środku dwóch równoległych boków. Każda działa jako niezależny przegub: pre-montuje się każdą połowę ramy, a następnie dokręca kluczem obie nakrętki centralne. Żadna rura się nie obraca, rama zamyka się płasko.

Jak dobrać układ do projektu

Właściwy układ zależy od trzech kryteriów: profilu elementów już osadzonych w pętli (gwint zewnętrzny, wewnętrzny lub same rury gwintowane), materiału obwodu i dostępu, który trzeba zachować do połączenia.

Dla projektów dekoracyjnych (rama łóżka, lustro, kratownica, ławka), czarne żeliwo lub gama malowana to opcje referencyjne. Dla technicznej instalacji warsztatowej lub zimnej wody przechodzi się na ocynk. Kompletny poradnik materiałów szczegółowo omawia matrycę zastosowania × materiały.

Pułapki, których należy unikać

Zapomnieć, że wszystkie elementy PP mają gwinty prawe

To źródło problemu. Kolanka, trójniki, mufy PP, nyple PP, kołnierze — cały katalog standardowych łączników instalacyjnych ma gwint prawy z obu stron. Tylko elementy P/L (nyple i mufy) oraz rury na zamówienie z gwintem lewym stanowią wyjątek. Na zamkniętej pętli trzeba zatem koniecznie wbudować element P/L w łańcuch, w przeciwnym razie żadne dokręcanie nie jest możliwe.

Przekręcić złączkę stożkową

Uszczelnienie stożkowe metal/metal uszczelnia się przez kontrolowane odkształcenie. Jeden ruch kluczem za dużo, a stożek miażdży się poza swoją strefą sprężystości: uszczelnienie odkształca się trwale i przecieka. Dokręca się ręcznie, potem ćwierć obrotu kluczem, nie więcej. Uszczelka płaska EPDM lepiej toleruje przekręcenie, ponieważ uszczelka absorbuje margines.

Użyć układu z żeliwa lub ocynku do instalacji sanitarnej

Czarne żeliwo i stal ocynkowana nie są przystosowane do ciągłej ciepłej wody pitnej. Układ 1, 2 lub 3 z żeliwa lub ocynku w obwodzie ciepłej wody sanitarnej w końcu zardzewieje. Dla instalacji sanitarnej przechodzi się na układ 4 z mosiądzu — to jedyny materiał w katalogu HI homologowany do tego zastosowania.

Mieszać gamę malowaną i prawdziwą instalację w tej samej pętli

Gama malowana HI ma stałe wymiary (Ø 27 mm, zazębienie 10 mm), podczas gdy łączniki prawdziwej instalacji mają wymiary zmienne zależnie od średnicy nominalnej. Mieszanie ich w tej samej zamkniętej pętli daje nieprzewidziane długości i ramę, która się nie domyka. Wybierz jedną lub drugą do całego projektu.

Zapomnieć o uszczelnieniu gwintów P/L

Nyple i mufy P/L uszczelnia się jak standardowy łącznik: pakuły lniane, pasta lub taśma teflonowa na gwincie, w kierunku dokręcania. Szczegół omówiono w poradniku wkręcanie złączek gwintowanych.
