Industrialny wieszak na ubrania z rur: montaż, wymiary i model 3D

Industrialny wieszak na ubrania z rur hydraulicznych, rozłożony na czynniki pierwsze

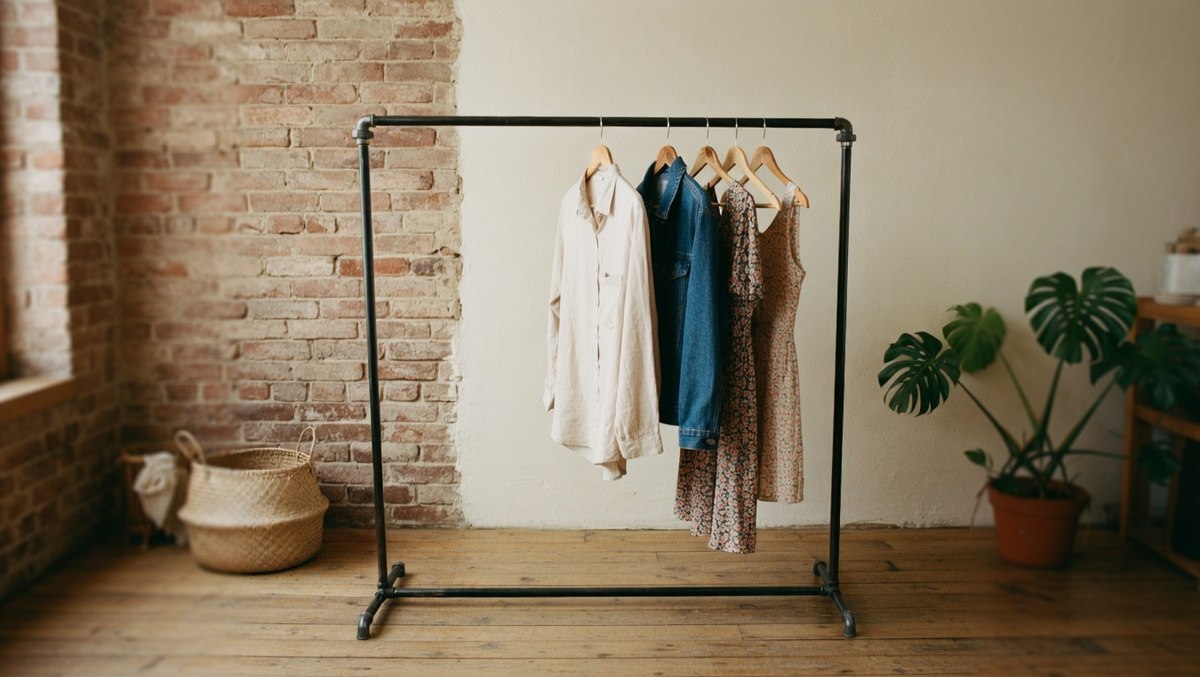

Stojący wieszak na ubrania w stylu industrialnym to jeden z klasyków naszej pracowni w Annecy: rama z prawdziwych złączek z żeliwa ciągliwego i rur stalowych 3/4" (20/27 mm), oparta na dwóch nogach w kształcie litery T — równie dobrze czuje się w sklepie, jak w otwartej garderobie.

Na tej stronie znajdziesz wszystko, co dotyczy tego modelu: wideo z montażu, dokładną listę części do samodzielnego wykonania, wymiary całkowite każdego rozmiaru w stali czarnej i ocynkowanej oraz model 3D do otwarcia w naszym konfiguratorze 3D. Jeśli wolisz otrzymać go zmontowanego i wyregulowanego, jest też dostępny gotowy do użycia z czarnego żeliwa lub w wersji ocynkowanej.

Montaż na wideo

Niecała minuta, by zrozumieć logikę montażu — od rozpakowania części po końcowe dokręcenie:

Anatomia wieszaka: zamknięta rama

Konstrukcja to zamknięty prostokąt — górny drążek, dwa słupki, dolna poprzeczka — oparty na dwóch nogach w kształcie litery T. Sercem każdej nogi jest rozdzielacz T – 4 drogi: w wyjście pionowe wkręca się słupek, w boczne — dolna poprzeczka, a dwie krótkie rury zakończone kolanami o krótkim promieniu tworzą podparcie na podłodze.

Szczegół, który zmienia wszystko, znajduje się w górnych narożnikach: to kolana ze śrubunkiem, a nie zwykłe kolana. W zamkniętej ramie ostatniego zwykłego kolana nie da się już wkręcić — trzeba by obrócić rurę przykręconą już z obu końców. Ruchoma nakrętka kolana ze śrubunkiem rozwiązuje ten problem: przykładasz drążek, a potem dokręcasz nakrętkę, w ogóle nie obracając rur. Nasz konfigurator 3D potwierdza to zresztą automatycznie, gdy odtworzysz w nim ten montaż: „Zamknięta pętla wykonalna: fig. 96 umożliwia końcowe dokręcenie”. Aby zrozumieć tę zasadę do końca, przeczytaj nasz poradnik Jak zamknąć pętlę instalacji gwintowanej.

Lista części do samodzielnego wykonania

Osiem złączek i osiem rur, wszystkie w rozmiarze 3/4" (20/27 mm). Ta sama lista części dotyczy zarówno czarnego żeliwa, jak i żeliwa ocynkowanego — zmienia się wyłącznie wykończenie.

Pełna lista części (rozmiar 3/4" – 20/27 mm)

Część	Szt.	Wersja czarna	Wersja ocynkowana
Kolano śrubunek GW/GW Górne narożniki — pozwalają zamknąć ramę	2	Zobacz produkt	Zobacz produkt
Rozdzielacz T – 4 drogi Centralny węzeł każdej nogi	2	Zobacz produkt	Zobacz produkt
Kolano krótki promień 90° GW/GW Końcówki nóg, oparte na podłodze	4	Zobacz produkt	Zobacz produkt
Rura gwintowana — drążek Od 1000 do 2000 mm zależnie od szerokości	1	Zobacz produkt	Zobacz produkt
Rury gwintowane — słupki Od 1000 do 1500 mm zależnie od wysokości	2
Rura gwintowana — dolna poprzeczka Ta sama długość co drążek	1
Rury gwintowane — nogi 150 mm	4

Orientacyjny budżet przy zakupie części osobno: około 100 € w rozmiarze 112 × 110 cm i do około 156 € za duży 162 × 210 cm z czarnego żeliwa (w ocynku dolicz kilka euro więcej). Dokładna cena każdej konfiguracji wyświetla się na żywo w konfiguratorze 3D, a cały montaż dodasz do koszyka jednym kliknięciem.

Montaż krok po kroku

Żadnego spawania, żadnych specjalnych narzędzi: wszystko skręca się ręcznie, a klucz nastawny przydaje się wyłącznie do końcowego dokręcenia. Zaplanuj od 20 do 30 minut.

Wykończenie: stal czarna lakierowana czy ocynkowana

Dwa wykończenia, dwie logiki — i jedna różnica między wieszakiem zmontowanym a częściami kupowanymi osobno, o której warto wiedzieć.

Wieszak gotowy do użycia: lakierowany w pracowni

W wersji zmontowanej z czarnego żeliwa przezroczysty lakier satynowy nakładamy po montażu u siebie, w pracowni w Annecy: chroni on stal i utrwala jej antracytowoszary odcień — widoczny materiał, miękkie refleksy, wyraźny kontrast z ubraniami. Po Twojej stronie nie zostaje nic do zrobienia. Polecamy do wnętrz — garderoby, sypialni, sklepu.

Czarne części kupowane osobno: surowe, wykończenie po Twojej stronie

Rury ze stali czarnej i złączki z czarnego żeliwa sprzedawane pojedynczo są surowe, nielakierowane. Po montażu nałóż przezroczysty lakier matowy lub satynowy (w sprayu, wystarczą dwie warstwy) albo farbę, zależnie od oczekiwanego efektu.

Żeliwo ocynkowane i stal ocynkowana ogniowo

Surowy cynk o srebrzystym, lekko opalizującym wyglądzie, bez żadnej dodatkowej powłoki — i bez żadnego wykończenia do wykonania, ani w wersji zmontowanej, ani w częściach kupowanych osobno. Ocynkowanie trwale chroni przed korozją: to wybór do spiżarni, zaplecza sklepu, pralni i innych wilgotniejszych pomieszczeń — albo po prostu wtedy, gdy świadomie stawiasz na wygląd „ocynku”. W wyborze między tymi dwoma materiałami pomoże nasze porównanie Czarne żeliwo, galwanizowane czy mosiądz, a temat samych rur podsumowuje poradnik Rury ze stali czarnej vs ocynkowane.

Wymiary całkowite: 12 rozmiarów w szczegółach

Wieszak występuje w 3 wysokościach i 4 szerokościach. Zasada jest prosta: szerokość całkowita ≈ długość drążka + 9 cm (kolana ze śrubunkiem wystają po obu stronach), a wysokość całkowita ≈ długość słupków + 12 cm (wliczając nogi i kolana ze śrubunkiem). Głębokość podstawy jest taka sama we wszystkich rozmiarach: około 43 cm, co daje doskonałą stabilność.

Dlaczego w ocynku tylko 6 rozmiarów? Rura ocynkowana 1200 mm nie występuje w naszym katalogu jako długość standardowa: wysokości 132 i szerokości 130 są więc zarezerwowane dla stali czarnej. Wysokość 112 cm świetnie sprawdza się w pokoju dziecięcym lub pod skosem; 162 cm to klasyczna wysokość sklepowa.

Model 3D w naszym konfiguratorze

Odtworzyliśmy ten wieszak część po części w naszym konfiguratorze 3D, na podstawie skanów prawdziwych złączek. Możesz obejrzeć go pod każdym kątem, przełączać się między czarnym żeliwem a ocynkiem, odczytać dokładne gabaryty (S × G × W), wagę i cenę na żywo — a potem dodać cały montaż do koszyka jednym kliknięciem.

Nic do pobierania: każdy link otwiera konfigurator z już wczytanym montażem, gotowym do obejrzenia pod każdym kątem, zmodyfikowania (długości, wykończenie, części) i dodania do koszyka jednym kliknięciem. Link „koszyk bezpośredni” wrzuca z kolei do Twojego koszyka 16 pojedynczych części w wybranym rozmiarze, z pominięciem 3D.

Po otwarciu projektu wszystko możesz jeszcze zmienić: długości rur, wykończenie, dodatkowe części. To najlepszy sposób, by sprawdzić rozmiar spoza katalogu przed złożeniem zamówienia.

Gotowy do użycia, przedłużenia i wersja ścienna

Nie masz ochoty na skręcanie? Wieszak jest też dostępny zmontowany, wyregulowany i sprawdzony w pracowni, wysyłany gotowy do obciążenia:

Industrialny wieszak na ubrania — czarne żeliwo, 12 rozmiarów Wieszak na ubrania przemysłowy ocynkowany — 6 rozmiarów Wieszak na ubrania pojedynczy — stal czarna Prosty wieszak na ubrania ocynkowany Wieszak ścienny — do garderoby i sklepu Przedłużenie proste do wieszaka Przedłużenie kątowe do wieszaka

Masz do dyspozycji ścianę nośną? Wersję ścienną również da się świetnie zbudować ze złączek kołnierzowych. A jeśli wolisz skomponować zupełnie inny wieszak — podwójny drążek, kółka, dolna półka — nasz ogólny poradnik o industrialnym wieszaku na ubrania omawia wszystkie możliwe warianty.
