Wieszak na kubki pod półkę: zrób go sam z czarnych rur w stylu loft

Realizacja naszego klienta

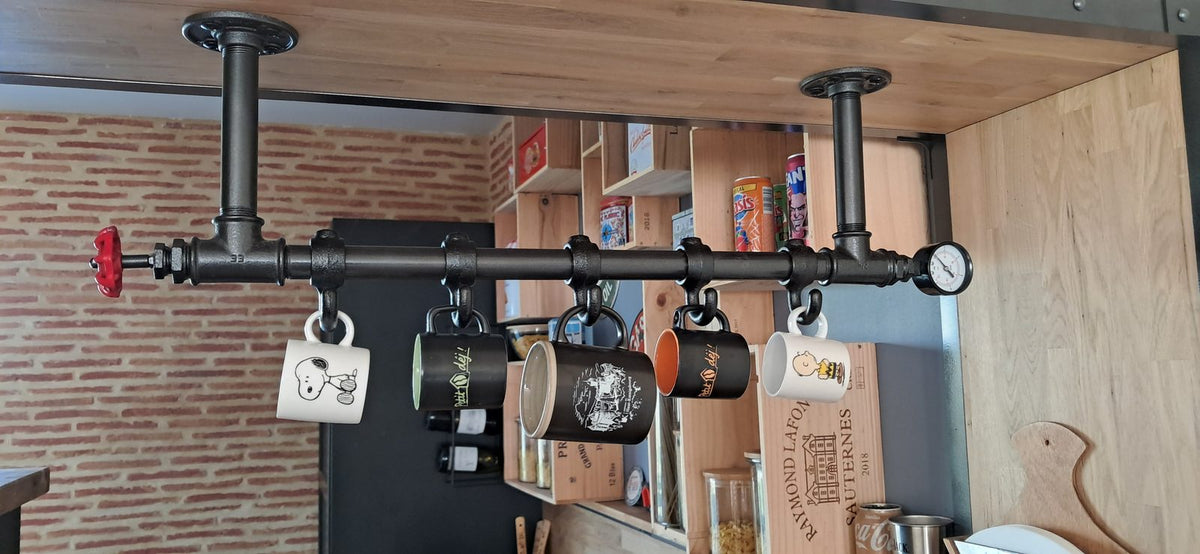

Konstrukcja jest prosta: dwa kołnierze przykręcone pod półką, dwie rury pionowe, dwa trójniki i poziomy drążek, po którym przesuwa się pięć haków. Kubki wiesza się na nich za ucho. Czerwone pokrętło osadzone na redukcji oraz manometr zamykają oba końce drążka i nadają całości wygląd warsztatowej instalacji rurowej. Nasz klient pomalował całą konstrukcję na kolor antracytowy, a haki zostawił w oryginalnej czarnej farbie.

Zdjęcie dotarło do nas bez listy części. Rozpoznaliśmy więc na nim każdą złączkę, a potem zmierzyliśmy długości rur, opierając się na znanych wymiarach widocznych elementów: pierścień haka ma 26 mm szerokości, a trójnik 3/4″ mierzy 66 mm od czoła do czoła. Wynik: rura 500 mm na drążek (pomiar z dokładnością do 3%), dwie rury 150 mm na odcinki pionowe (oszacowanie mniej dokładne, bo zdjęcie zrobiono od dołu) i około 10,5 cm między sąsiednimi hakami.

Montaż na wideo

Minuta, by zobaczyć w 3D, jak wieszak na kubki powstaje część po części – od haków nasuwanych przed zamknięciem drążka aż po zamocowanie pod półką:

Części i narzędzia

Konstrukcja jest w rozmiarze 3/4″ (20 × 27 mm); pokrętło w rozmiarze 1/2″ łączy się z nią przez redukcję. Numery odpowiadają widokowi rozstrzelonemu poniżej.

1× 2Kołnierz 3/4″ duża średnica, czarne żeliwoMocowanie pod półką · Ø 86 mm, 4 otwory 2× 2Trójnik równy GW/GW/GW 3/4″, czarne żeliwoPołączenia rur pionowych z drążkiem · Premium lub Ekonomiczna 3× 1Rura 3/4″ stal czarna gwintowana, 500 mmDrążek na haki 4× 2Rura 3/4″ stal czarna gwintowana, 150 mmRury pionowe 5× 5Hak BTR, czarna farbaUchwyty na kubki 6× 1Redukcja GZ/GW czarne żeliwo, 3/4″ > 1/2″Lewa końcówka: od trójnika do pokrętła 7× 1Pokrętło czerwone 52 mm na wydłużonym półnyplu 1/2″Lewa końcówka · czarne żeliwo, nakrętka kołpakowa ze stali nierdzewnej 8× 1Manometr 50 mm radialny, opcja 3/4″ z redukcjąPrawa końcówka

Narzędzia i wkręty

• Klucz imbusowy 5 mm do śrub blokujących haki (rozmiar podany na karcie produktu haka).
• Osiem czarnych wkrętów do kołnierzy: według ich karty produktu model 4 × 17 mm jest przeznaczony do półki o grubości od 18 do 20 mm; do grubszej półki dostępna jest długość 30 mm.
• Miarka, ołówek, poziomica, wkrętarka i wiertło do otworów wstępnych.
• Do wykończenia: odtłuszczacz, czyste szmatki, rękawice, taśma malarska, podkład antykorozyjny do metalu i farba do metalu w kolorze antracytu (albo farba „bezpośrednio na metal”).

Model 3D i wymiary

Model korzysta z plików 3D naszego konfiguratora dla trójników, kołnierzy, redukcji i manometru. Wydłużonego pokrętła w konfiguratorze nie ma: zamodelowaliśmy je osobno – pokrętło z konfiguratora osadzone na przedłużce ze stali nierdzewnej z nierdzewną nakrętką kołnierzową – na podstawie zdjęć z jego karty produktu, tak aby uzyskać podaną wysokość 75 mm.

Haka BTR nie było jeszcze w 3D: zamodelowaliśmy go na podstawie zdjęć z karty produktu – z pierścieniem o szerokości 26 mm, występem, w którym osadzona jest śruba blokująca, samą śrubą imbusową i hakiem w kształcie litery J z zaokrąglonym końcem. Jego proporcje dopasowaliśmy tak, aby sylwetka jak najlepiej pokrywała się z tymi zdjęciami; ma około 85 mm wysokości i 26 mm wzdłuż rury, zgodnie z kartą produktu.

Widok rozstrzelony

Najważniejsze wymiary

Rozstaw kołnierzy

536 mm

od środka do środka, do przeniesienia na spód półki

Półka → oś drążka

168 mm

168,4 mm według obliczeń

Widoczna rura między trójnikami

470 mm

miejsce dostępne dla haków

Długość całkowita

≈ 747 mm

od pokrętła do manometru

Wysokość pod półką

≈ 226 mm

do dolnej krawędzi haków, bez kubków

Głębokość

86 mm

głębokość kołnierzy, według ich karty produktu

Obliczanie długości rur: wymiar Z

Rura nie kończy się na czole złączki: w rozmiarze 3/4″ jej gwint wchodzi w złączkę na około 15 mm. Aby zaplanować wymiar, korzysta się więc z wymiaru Z każdej złączki, czyli odległości między jej środkiem (albo powierzchnią przylegania, w przypadku kołnierza) a końcem wkręconej rury.

• Trójnik równy 3/4″: 33 mm od środka do czoła minus 15 mm głębokości wkręcenia, czyli Z = 18 mm.
• Kołnierz 3/4″ o dużej średnicy: około 15 mm wysokości (15,4 mm w naszym modelu 3D) przy głębokości wkręcenia około 15 mm. Koniec rury dochodzi niemal do samej półki: przyjmij 0,4 mm.

L rury = rozstaw − Z1 − Z2

Aby dopasować projekt do swojej półki, zacznij od długości rur dostępnych w sprzedaży i odczytaj wynik bezpośrednio z tabeli:

Pogrubiony wiersz: montaż klienta. Zalecaną liczbę haków dobrano tak, aby odstęp był zbliżony do tego u klienta, z luzem 12 mm na każdym końcu. Przy innej konstrukcji nasz kalkulator wymiarów montażu rur i złączek podaje wymiary Z wszystkich naszych złączek.

Przygotowanie części i malowanie na kolor antracytowy

„Czarne żeliwo” to nazwa materiału, a nie koloru: surowe żeliwo tego typu jest ciemnoszare. Rury ze stali czarnej są z kolei dostarczane z tymczasowym zabezpieczeniem – warstwą oleju lub lakierem fabrycznym – co wyjaśnia nasz poradnik rury ze stali czarnej czy ocynkowane. Farba nie trzyma się tłustej powierzchni, dlatego zaczyna się od odtłuszczania.

1. Zrób montaż próbny. Złóż niepomalowaną konstrukcję (kroki od 1 do 5 poniżej), sprawdź, czy oba odgałęzienia trójników są równoległe, a potem ją rozkręć.
2. Odtłuść każdą część odtłuszczaczem i czystą szmatką, pracując w rękawicach, i zostaw do wyschnięcia.
3. Zabezpiecz gwinty. Taśma malarska na gwintach rur, zwinięty papier w gwintach wewnętrznych trójników i kołnierzy: farba w gwincie utrudnia skręcanie.
4. Nałóż podkład antykorozyjny do metalu, a potem antracytową farbę cienkimi warstwami. RAL 7016, „szary antracytowy”, to popularny wzorzec tego odcienia. Przestrzegaj czasów schnięcia podanych przez producenta między warstwami i przed montażem.
5. Po montażu zamaluj kilka milimetrów gwintu, które pozostają widoczne tuż przy złączkach.

Nie maluj pokrętła ani manometru: wkręca się je po malowaniu, a redukcje i półnypel pokrętła, według kart produktów wykonane z czarnego żeliwa, pozostają surowe, ciemnoszare. Haki są dostarczane pomalowane na czarno; tak jak nasz klient, zostawiamy je bez zmian. Jeśli wolisz pomalować je na kolor antracytowy, nie maluj wnętrza pierścieni, bo muszą przesuwać się po rurze.

Montaż krok po kroku

Gdy farba wyschnie, a taśma zostanie zdjęta, montaż wykonuje się na stole. Rury i złączki skręca się ręcznie; artykuł jak przykręcać gwintowane złączki i rury opisuje technikę dokręcania bez narzędzi.

Nakręć pierwszy trójnik na drążek

Nakręć trójnik na jeden koniec rury 500 mm jednym z jego dwóch wyjść leżących w jednej osi. Odgałęzienie trójnika, w które wejdzie później rura pionowa, na razie zostaje wolne.

Nasuń pięć haków

Najpierw sprawdź, czy każdy hak ma swoją śrubę imbusową. Odkręć śruby na tyle, aby ich końcówki nie wystawały do wnętrza pierścienia, a potem nasuń pięć haków od wolnego końca rury, wszystkie otworem w tę samą stronę: to będzie przód, od strony pomieszczenia.

Ten krok musi poprzedzać nakręcenie drugiego trójnika: gdy drążek zostanie zamknięty, nie da się już nasunąć żadnego haka.

Na razie ich nie blokuj – położenie ustawisz na końcu.

Nakręć drugi trójnik i wyrównaj odgałęzienia

Nakręć drugi trójnik na drugi koniec. Połóż drążek na krawędzi stołu, ze zwisającymi hakami: oba odgałęzienia muszą być skierowane do góry, równolegle do siebie. Skoryguj ich ustawienie, dokręcając nieco mocniej jeden lub drugi trójnik; nasz poradnik o skręcaniu przypomina, że dokręcać można tak długo, jak długo widać gwint.

Dodaj rury pionowe i kołnierze

Wkręć rurę 150 mm w odgałęzienie każdego trójnika, a następnie nakręć kołnierz na koniec każdej rury. Potem odwróć konstrukcję na stole kołnierzami w dół: oba muszą leżeć płasko. Jeśli któryś się kiwa, popraw ustawienie trójników.

Sprawdź też, czy żaden koniec rury nie wystaje poza powierzchnię przylegania kołnierza: uniemożliwiłby on dociśnięcie kołnierza do spodu półki. Jeśli tak jest, lekko odkręć kołnierz, aż rura zrówna się z jego powierzchnią.

Zamontuj pokrętło i manometr

Wkręć redukcję 3/4″ > 1/2″ w wolne wyjście lewego trójnika, a potem wydłużony półnypel pokrętła w redukcję. Po prawej stronie wkręć redukcję manometru w trójnik i dokończ dokręcanie tak, aby tarcza była zwrócona do przodu.

Pokrętło jest dekoracyjne: według jego karty produktu nie obraca się. Manometr natomiast naprawdę działa: jego tarcza ma skalę od 0 do 10 bar.

Mocowanie wieszaka pod półką

Zanim zaczniesz wiercić, sprawdź półkę: jej grubość, aby dobrać długość wkrętów, oraz jej własne mocowanie do ściany lub mebla, które będzie przenosić cały ciężar. Nie podajemy maksymalnego obciążenia dla tego montażu: zależy ono od półki, jej podparcia i wkrętów.

1. Przyłóż konstrukcję do spodu półki z pomocą drugiej osoby, tak aby drążek był równoległy do przedniej krawędzi. Środki kołnierzy są oddalone od siebie o 536 mm. Sprawdź poziomicą, czy drążek jest w poziomie.
2. Odrysuj ołówkiem otwory kołnierzy na półce: po cztery na każdy kołnierz, łącznie osiem.
3. Nawierć otwory wstępne, uważając, aby nie przewiercić półki na wylot.
4. Przykręć kołnierze, wkręcając wkręty na przemian w jednym i drugim, aż oba przylegną do półki.

Ustawienie haków i wieszanie kubków

Na zdjęciu klienta haki są rozmieszczone co około 10,5 cm. Aby odtworzyć to ustawienie, mierz od wewnętrznego czoła lewego trójnika i umieść środki pierścieni w odległości:

1. 25 mm
2. 130 mm
3. 235 mm
4. 340 mm
5. 445 mm

Między każdym skrajnym hakiem a najbliższym trójnikiem zostaje wtedy 12 mm.

Przy kubkach o średnicy 9 cm taki odstęp zostawia około 1,5 cm między sąsiednimi kubkami. Przed dokręceniem przymierz własne kubki: ucho musi przejść nad końcówką haka i swobodnie się na nim ułożyć. Aby rozmieścić inną liczbę haków na tym samym drążku, podziel 420 mm (470 mm widocznej rury minus 12 mm luzu na każdym końcu i szerokość jednego pierścienia) przez liczbę odstępów: 140 mm dla czterech haków, 84 mm dla sześciu. Przy sześciu hakach kubki o średnicy 9 cm stykałyby się ze sobą: takie ustawienie zostaw dla kubków o średnicy mniejszej niż 8 cm.

Na koniec dokręć każdą śrubę imbusową kluczem 5 mm, tylko na tyle, by unieruchomić hak. Końcówka śruby może zostawić ślad na farbie w miejscu dokręcenia, pod pierścieniem.
