Śrubunek płaski GZ/GW mosiądz EPDM
Śrubunek z powierzchnią przylegania GZ/GW z mosiądzu z wbudowaną uszczelką EPDM, oferujący demontowalny punkt połączenia między elementem z gwintem wewnętrznym a elementem z gwintem zewnętrznym. Idealna konfiguracja mieszana do podłączeń urządzeń. Norma ISO 228-1 BSPP.
Opis śrubunku z powierzchnią przylegania GZ/GW z mosiądzu
Ten mieszany śrubunek GZ/GW składa się z trzech części: korpusu z gwintem zewnętrznym, korpusu z gwintem wewnętrznym oraz nakrętki obrotowej. Wbudowana uszczelka EPDM zapewnia szczelność połączenia płaskiego. Tworzy punkt szybkiego rozłączenia w obwodzie.
Konfiguracja GZ/GW jest szczególnie przydatna do bezpośredniego podłączenia do urządzeń lub zaworów, które już posiadają gwint zewnętrzny lub wewnętrzny. Możliwy demontaż i ponowny montaż bez wpływu na resztę instalacji.
Dane techniczne
| Materiał | Mosiądz CW617N - 4MS |
| Kolor | Mosiądz złocony |
| Ciśnienie nominalne | PN 16 bar |
| Norma gwintu | ISO 228-1 - BSPP Gaz (gwint cylindryczny) |
| Szczelność | Za pomocą uszczelki EPDM (dostarczonej) |
| Powierzchnie uszczelniające | Powierzchnia przylegania dla uszczelki EPDM |
| Kształt | 6-kątny (wkręcany kluczem) |
| Rodzaj | Gwint zewnętrzny (gwintowany) / Gwint wewnętrzny (gwintowane wewnętrznie) + nakrętka obrotowa |
| Typ śrubunku | Powierzchnia przylegania z uszczelką |
| Uszczelka | EPDM (dostarczony) |
| Ciecze kompatybilne | Woda pitna, woda glikolowa, ciecze kompatybilne |
| Temperatura | Zależnie od wybranego rodzaju uszczelnienia |
| Zastosowanie | Doprowadzenie wody pitnej, instalacje sanitarne, HVAC |
Warunki użytkowania i instalacji
- Ciśnienie robocze : PN 16 bar
- Temperatura : Zależnie od wybranego rodzaju uszczelnienia
- Ciecze : Woda pitna, woda glikolowa, ciecze kompatybilne
- Instalacja : Należy stosować umiarkowany moment dokręcania i wybierać odpowiednie materiały (ryzyko korozji galwanicznej). Płaskie elementy mocujące dostosowane do kluczy dostępnych na rynku.
Certyfikaty i zgodność
- Woda pitna: Zgodne z rozporządzeniem z 25 czerwca 2020 dotyczącego materiałów i produktów metalowych przeznaczonych do instalacji mających kontakt z wodą przeznaczoną do spożycia przez ludzi.
- 4MS : Zgodne z wymaganiami 4MS — harmonizacja europejskich zasad certyfikacji materiałów i produktów mających kontakt z wodą pitną.
Zastosowania i wskazówki montażowe
Zastosowania
- Instalacje domowe: podłączenie instalacji ciepłej i zimnej wody
- Instalacje przemysłowe: instalacje zgodne z PN 16 bar
- Wystrój wnętrz: tworzenie lamp, półek, mosiężnych wieszaków na ręczniki
- DIY i kreatywne majsterkowanie: projekty na wymiar z złączkami do wkręcania
Wskazówki montażowe
- Sprawdź, czy uszczelka EPDM jest prawidłowo umieszczona przed dokręceniem
- Dokręcaj za pomocą klucza płaskiego lub klucza nastawnego — nie używaj szczypiec nastawnych, aby nie uszkodzić elementu
- Stosuj umiarkowany moment dokręcania — nadmierne dokręcenie może zgnieść uszczelkę EPDM

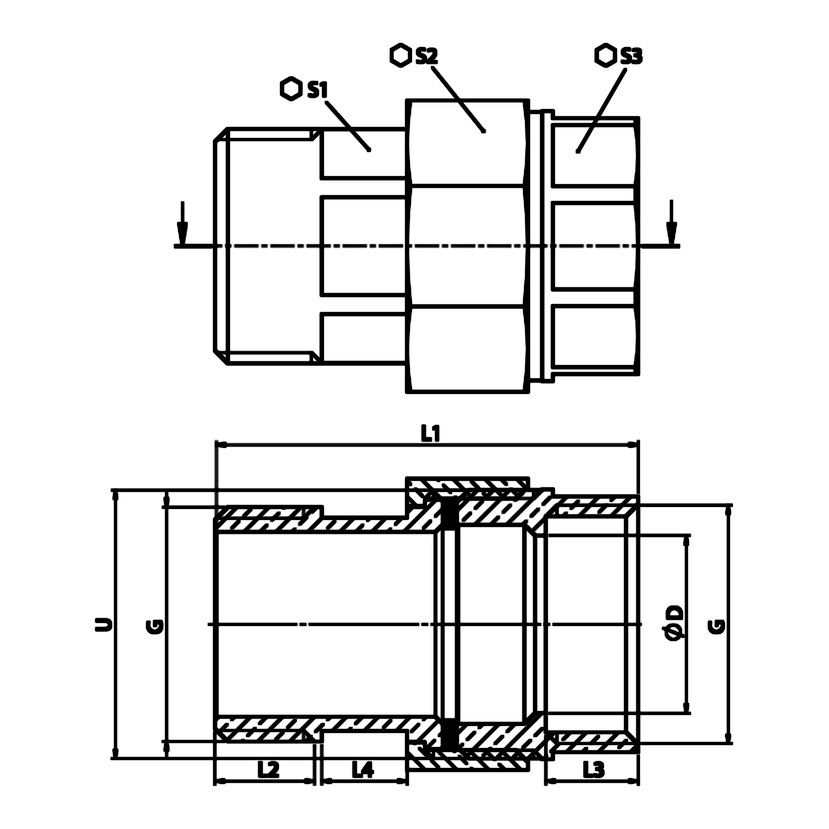

Rysunek techniczny
Wymiary (mm)
Wszystkie wymiary podane są w milimetrach (mm), chyba że zaznaczono inaczej.
| G | G (mm) | U | U (mm) | OD | L1 | L2 | L3 | L4 | S1 | S2 | S3 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15x21 | 3/4" | 20x27 | 14.5 | 47.5 | 11 | 10 | 10 | 19 | 29 | 23 |
| 3/4" | 20x27 | 7/8" | 19.5 | 53.5 | 12 | 11 | 10 | 24 | 33 | 29 | |
| 1" | 26x34 | 1"1/8 | 25 | 61 | 14 | 13 | 12 | 30 | 41 | 36 |
Odpowiedniki rozmiarów
Ten śrubunek jest dostępny w następujących rozmiarach. Użyj tej tabeli, aby znaleźć odpowiednik między milimetrami, calami i DN.
| Rozmiar (mm) | 15x21 | 20x27 | 26x34 |
|---|---|---|---|
| Cale | 1/2'' | 3/4'' | 1'' |
| DN | DN15 | DN20 | DN25 |
| Średnica zewnętrzna rury | 21 mm | 27 mm | 34 mm |
Wygląd elementu może się różnić w zależności od partii w magazynie (zobacz zdjęcia). Skontaktuj się z nami w celu potwierdzenia.
