Tuleja redukcyjna GZ/GW mosiądz

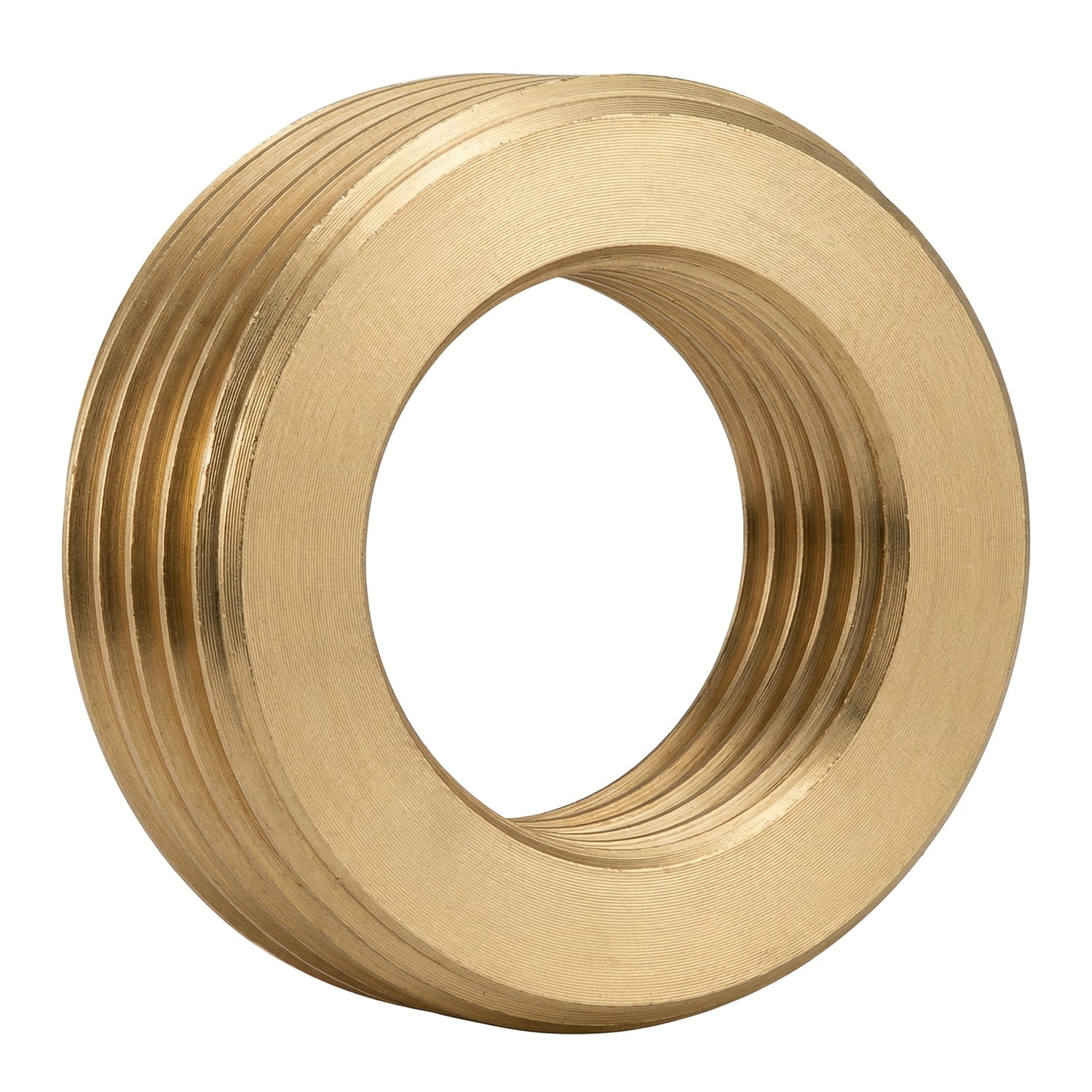

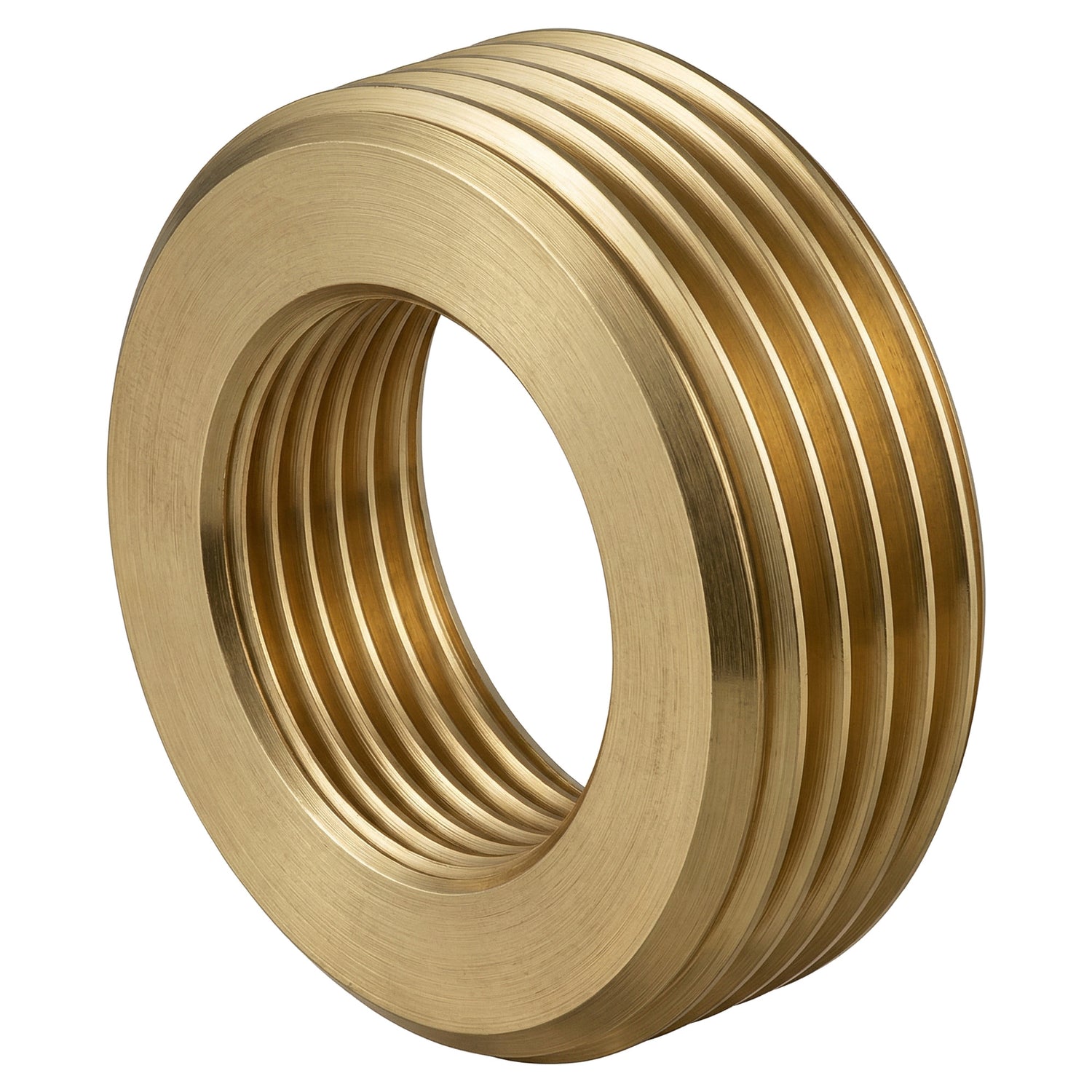

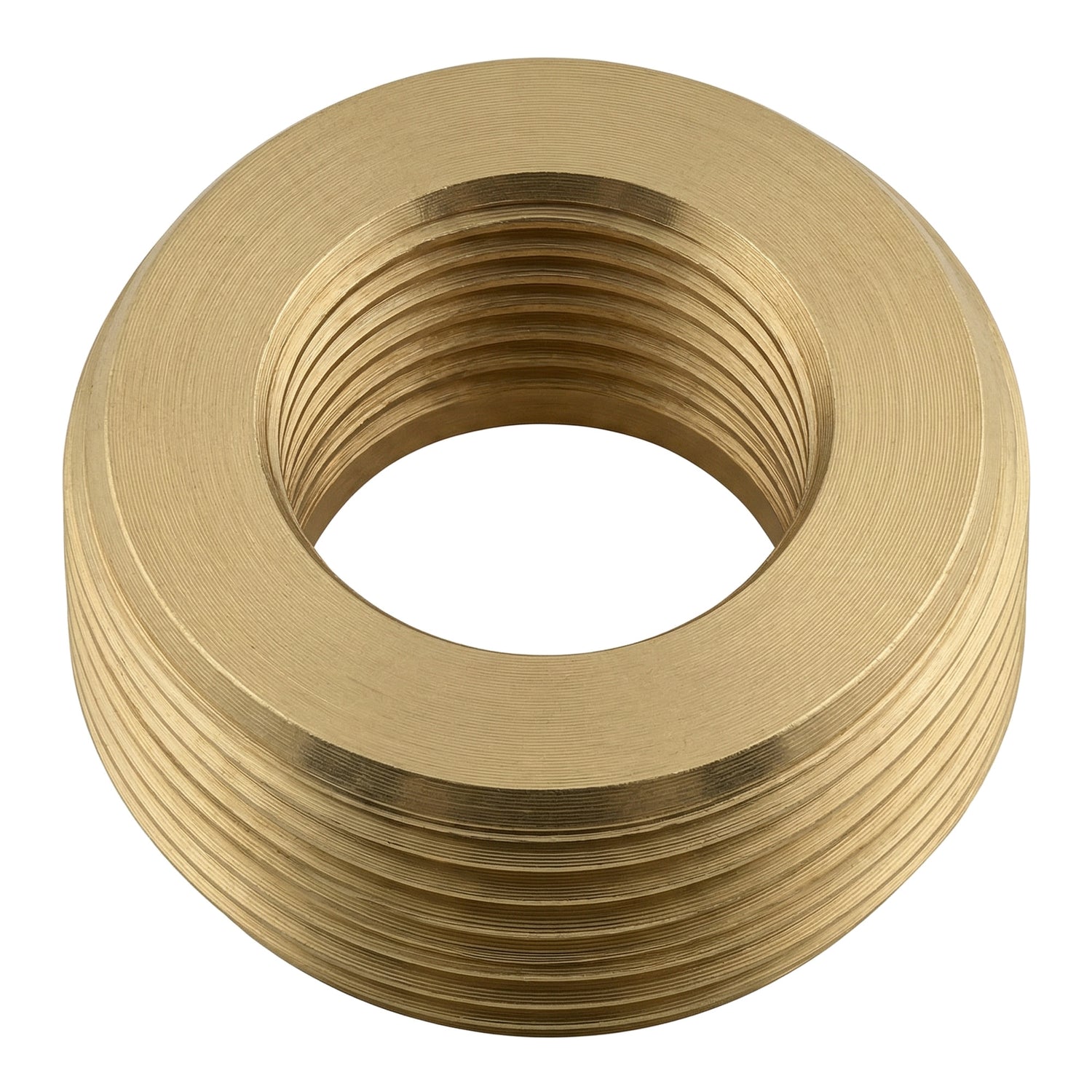

Tuleja (pierścień redukcyjny) GZ/GW z mosiądzu do wkręcania, ultrakompaktowa, do zmniejszania lub zwiększania średnicy połączenia. Strona z gwintem zewnętrznym o małej średnicy wkręca się w złączkę z gwintem wewnętrznym, natomiast strona z gwintem wewnętrznym o większej średnicy przyjmuje złączkę z gwintem zewnętrznym. Norma ISO 228-1 BSPP.
Opis tulei / pierścienia redukcyjnego GZ/GW z mosiądzu
Ta tuleja (lub pierścień redukcyjny) to ultrakrótka złączka, która pozwala przejść z jednej średnicy na inną przy minimalnym zajęciu miejsca. Strona z gwintem zewnętrznym wkręca się w istniejącą złączkę z gwintem wewnętrznym, a strona z gwintem wewnętrznym przyjmuje złączkę z gwintem zewnętrznym o innej wielkości.
Jego kompaktowość czyni go preferowanym rozwiązaniem, gdy przestrzeń jest ograniczona lub gdy wymagana jest dyskrecja. W przeciwieństwie do mufy redukcyjnej lub klasycznej redukcji, ta tuleja niemal nie wydłuża montażu. Idealna do adaptacji średnicy w ograniczonej przestrzeni.
Dane techniczne
| Materiał | Mosiądz CW617N - 4MS |
| Kolor | Mosiądz złocony |
| Ciśnienie nominalne | PN 16 bar |
| Norma gwintu | ISO 228-1 - BSPP Gaz (gwint cylindryczny) |
| Szczelność | Uszczelnienie za pomocą płaskiej uszczelki (grubość od 1 mm) |
| Powierzchnie uszczelniające | Płaskie i szerokie na końcówkach z gwintem zewnętrznym i wewnętrznym |
| Kształt | 6-kątne (zakręcanie kluczem) |
| Typ gwintu | Gwint zewnętrzny (gwintowany) / Gwint wewnętrzny (gwintowane wewnętrznie) — różne średnice |
| Ciecze kompatybilne | Woda pitna, woda glikolowa, ciecze kompatybilne |
| Temperatura | Zależnie od wybranego rodzaju uszczelnienia |
| Zastosowanie | Doprowadzenie wody pitnej, ogólna hydraulika, HVAC |
Warunki użytkowania i instalacji
- Ciśnienie robocze : PN 16 bar
- Temperatura : Zależnie od wybranego rodzaju uszczelnienia
- Ciecze : Woda pitna, woda glikolowa, ciecze kompatybilne
- Instalacja : Stosować umiarkowany moment dokręcania i wybierać odpowiednie materiały (ryzyko korozji galwanicznej). Płaskie elementy mocujące dostosowane do kluczy dostępnych na rynku.
Certyfikaty i Zgodność
- Woda pitna: Zgodne z rozporządzeniem z 25 czerwca 2020 dotyczącego materiałów i produktów metalowych przeznaczonych do instalacji mających kontakt z wodą przeznaczoną do spożycia przez ludzi.
- 4MS : Zgodne z wymaganiami 4MS — harmonizacja zasad certyfikacji europejskiej dla materiałów i produktów mających kontakt z wodą pitną.
Zastosowania i wskazówki montażowe
Zastosowania
- Instalacje domowe: podłączenie instalacji ciepłej i zimnej wody
- Instalacje przemysłowe: instalacje zgodne z PN 16 bar
- Wystrój wnętrz: tworzenie lamp, półek, wieszaków na ręczniki z widocznym mosiądzem
- DIY i kreatywne majsterkowanie: projekty na wymiar z złączkami do wkręcania
Wskazówki montażowe
- Używaj taśmy PTFE (teflonowej) lub nici uszczelniającej, aby zapewnić szczelność na gwintach zewnętrznych
- Dla powierzchni uszczelniających płaskich stosuj uszczelkę płaską o minimalnej grubości 1 mm
- Dokręcaj za pomocą klucza płaskiego lub klucza nastawnego — nie używaj szczypiec uniwersalnych, aby nie uszkodzić elementu
- Stosuj umiarkowany moment dokręcania — nadmierne dokręcenie może uszkodzić gwint

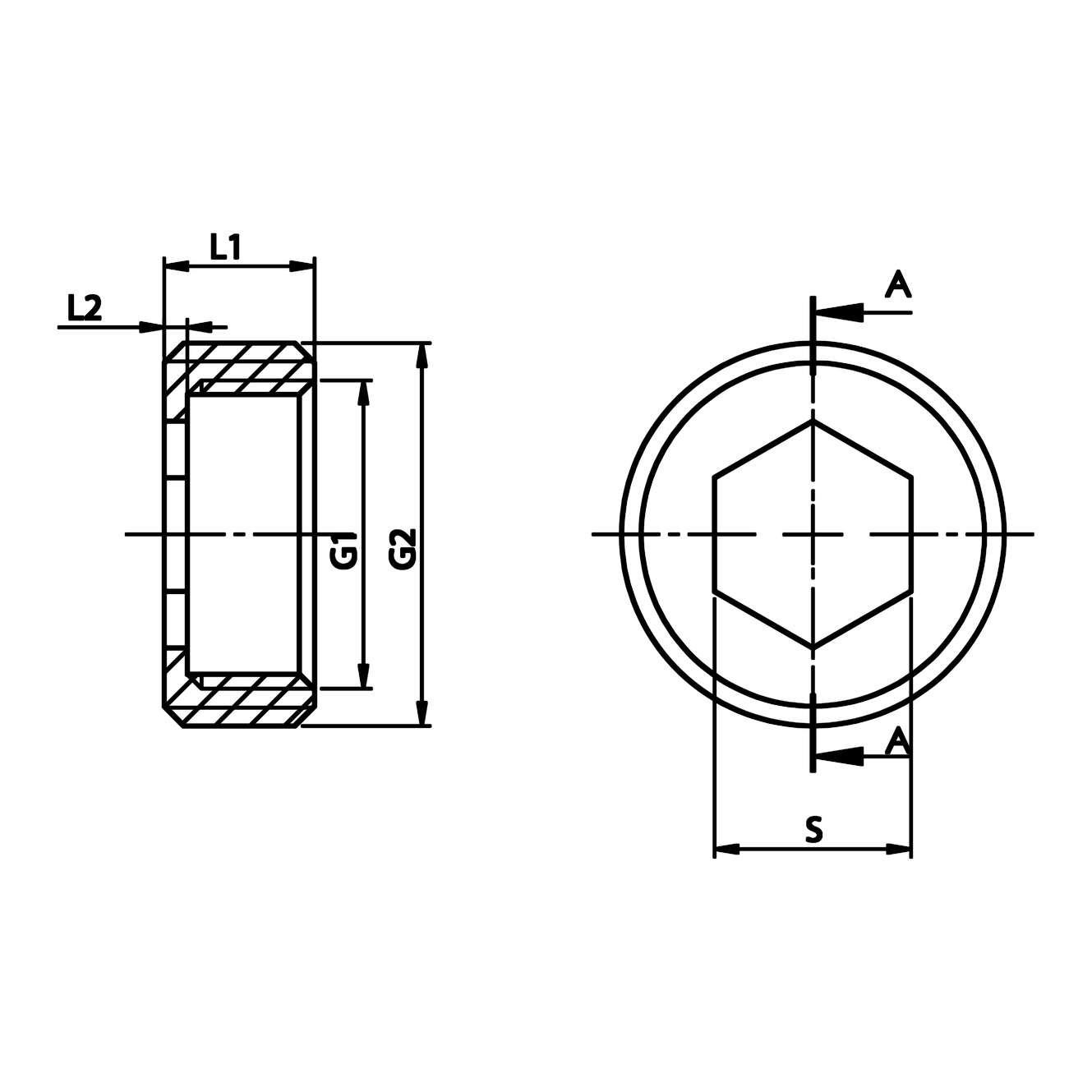

Rysunek techniczny
Wymiary (mm)
Wszystkie wymiary podane są w milimetrach (mm), chyba że zaznaczono inaczej.
| G1 | G1 (mm) | G2 | G2 (mm) | L1 | L2 | S |
|---|---|---|---|---|---|---|
| 1/8" | 5x10 | 1/4" | 8x13 | 8.5 | 2 | 5 |
| 1/4" | 8x13 | 3/8" | 12x17 | 9.5 | 2.5 | 8 |
| 1/4" | 8x13 | 1/2" | 15x21 | 8.5 | 1.8 | 7 |
| 3/8" | 12x17 | 1/2" | 15x21 | 10 | 1.7 | 10 |
| 3/8" | 12x17 | 3/4" | 20x27 | 10.5 | 2 | 12 |
| 1/2" | 15x21 | 3/4" | 20x27 | 11 | 1.7 | 13 |
| 1/2" | 15x21 | 1" | 26x34 | 11 | 2.6 | 13 |
| 3/4" | 20x27 | 1" | 26x34 | 13 | 2 | 17 |
| 1" | 26x34 | 1"1/4 | 33x42 | 15 | 3 | 23 |
| 1"1/4 | 33x42 | 1"1/2 | 40x49 | 16 | 3 | 23 |
Dostępne kombinacje rozmiarów
Ta mufka redukcyjna pozwala przejść z jednej średnicy na inną. Poniższa tabela pokazuje dostępne kombinacje.
| Wejście | Wyjście | Oznaczenie (mm) |
|---|---|---|
| 1/8'' | 1/4'' | 5x10 > 8x13 |
| 1/4'' | 3/8'' | 8x13 > 12x17 |
| 1/4'' | 1/2'' | 8x13 > 15x21 |
| 3/8'' | 1/2'' | 12x17 > 15x21 |
| 3/8'' | 3/4'' | 12x17 > 20x27 |
| 1/2'' | 3/4'' | 15x21 > 20x27 |
| 1/2'' | 1'' | 15x21 > 26x34 |
| 3/4'' | 1'' | 20x27 > 26x34 |
| 1'' | 1''1/4 | 26x34 > 33x42 |
| 1''1/4 | 1''1/2 | 33x42 > 40x49 |
Wygląd elementu może się różnić w zależności od partii w magazynie (zobacz zdjęcia). Skontaktuj się z nami w celu potwierdzenia.
