Redukcja GZ/GW mosiądz
Redukcja GZ/GW z mosiądzu do wkręcania, umożliwiająca zmniejszenie średnicy połączenia poprzez przejście z gwintu zewnętrznego na gwint wewnętrzny o mniejszym rozmiarze. Kompaktowy i dyskretny element, idealny do ograniczonych przestrzeni. Norma ISO 228-1 BSPP.
Opis Redukcji GZ/GW z mosiądzu
Ta Redukcja GZ/GW wkręca się w dużą złączkę z gwintem wewnętrznym i oferuje wyjście z gwintem wewnętrznym o mniejszej średnicy. To najprostsze i najbardziej kompaktowe rozwiązanie do dopasowania urządzenia do sieci o innej średnicy.
Jego krótki profil sprawia, że jest niemal niewidoczny w montażu, w przeciwieństwie do dłuższej mufy redukcyjnej. Montaż bez spawania. Dostępny w bardzo szerokim wyborze kombinacji średnic, aby pokryć wszystkie konfiguracje hydrauliki i dekoracji.
Dane techniczne
| Materiał | Mosiądz CW617N - 4MS |
| Kolor | Mosiądz złocony |
| Ciśnienie nominalne | PN 16 bar |
| Norma gwintu | ISO 228-1 - BSPP gaz (gwint cylindryczny) |
| Szczelność | Uszczelnienie za pomocą płaskiej uszczelki (grubość od 1 mm) |
| Powierzchnie uszczelniające | Płaskie i szerokie na końcówkach z gwintem zewnętrznym i wewnętrznym |
| Kształt | 6-kątny (wkręcanie kluczem) |
| Typ gwintu | Gwint zewnętrzny (gwintowany) / Gwint wewnętrzny (gwintowane wewnętrznie) — różne średnice |
| Ciecze kompatybilne | Woda pitna, woda glikolowa, ciecze kompatybilne |
| Temperatura | Zależnie od wybranego rodzaju uszczelnienia |
| Zastosowanie | Doprowadzenie wody pitnej, ogólna hydraulika, HVAC |
Warunki użytkowania i instalacji
- Ciśnienie robocze : PN 16 bar
- Temperatura : Zależnie od wybranego rodzaju uszczelnienia
- Ciecze : Woda pitna, woda glikolowa, ciecze kompatybilne
- Instalacja : Stosować umiarkowany moment dokręcania i wybierać odpowiednie materiały (ryzyko korozji galwanicznej). Płaskie elementy mocujące dostosowane do kluczy dostępnych na rynku.
Certyfikaty i zgodność
- Woda pitna : Zgodne z rozporządzeniem z dnia 25 czerwca 2020 dotyczącego materiałów i produktów metalowych przeznaczonych do instalacji mających kontakt z wodą przeznaczoną do spożycia przez ludzi.
- 4MS : Zgodne z wymaganiami 4MS — harmonizacja zasad certyfikacji europejskiej dla materiałów i produktów mających kontakt z wodą pitną.
Zastosowania i wskazówki montażowe
Zastosowania
- Hydraulika domowa: podłączenie instalacji ciepłej i zimnej wody
- Hydraulika przemysłowa: instalacje zgodne z PN 16 bar
- Wystrój wnętrz: tworzenie lamp, półek, wieszaków na ręczniki z widocznym mosiądzem
- DIY i kreatywne majsterkowanie: projekty na wymiar z złączkami do wkręcania
Wskazówki montażowe
- Używaj taśmy PTFE (teflonowej) lub nici uszczelniającej, aby zapewnić szczelność na gwintach zewnętrznych
- Dla powierzchni uszczelniających płaskich użyj uszczelki płaskiej o minimalnej grubości 1 mm
- Dokręcaj za pomocą klucza płaskiego lub klucza nastawnego — nie używaj szczypiec nastawnych, aby nie uszkodzić elementu
- Stosuj umiarkowany moment dokręcania — nadmierne dokręcenie może uszkodzić gwint

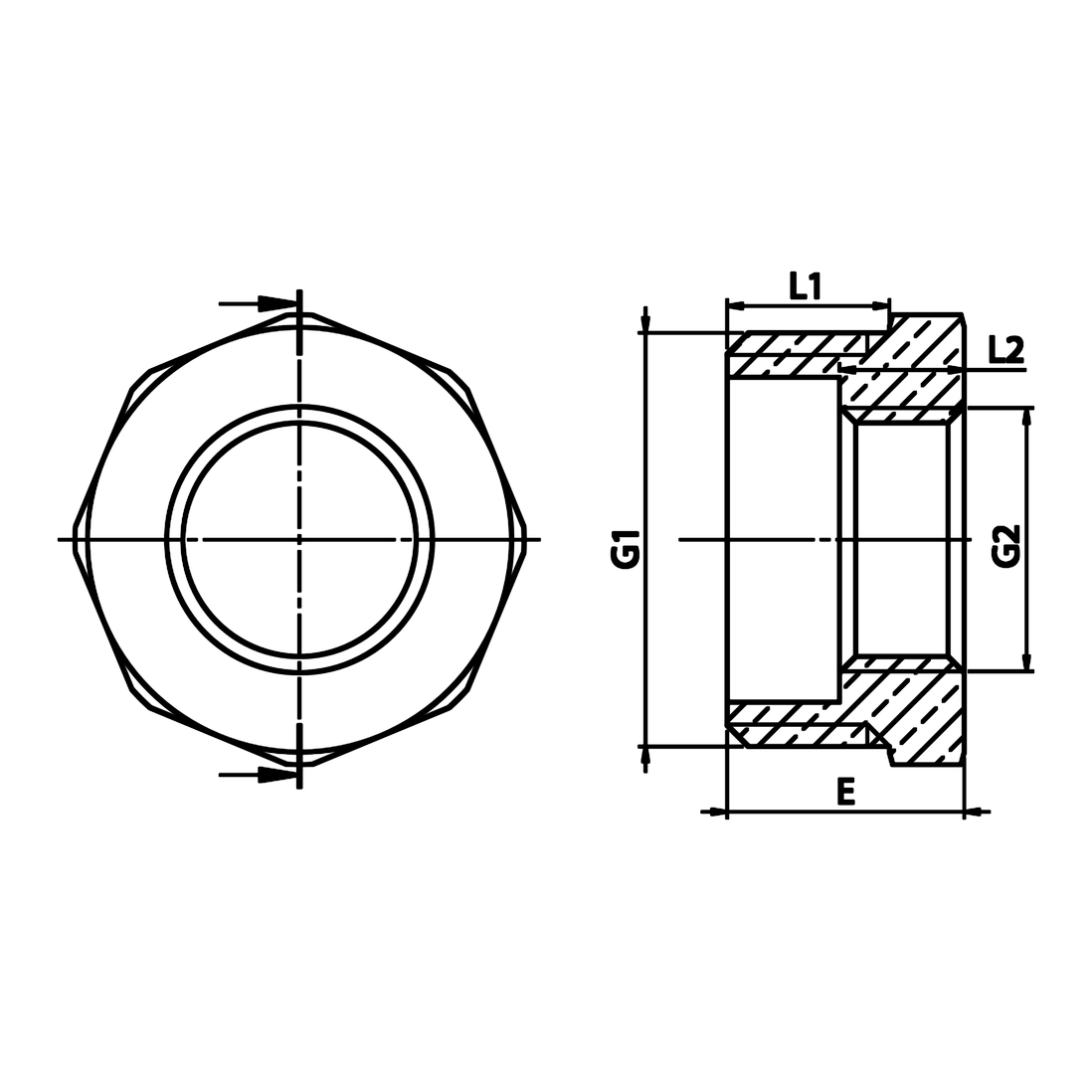

Rysunek techniczny
Wymiary (mm)
Wszystkie wymiary podane są w milimetrach (mm), chyba że zaznaczono inaczej.
| G1 | G1 (mm) | G2 | G2 (mm) | L1 | L2 | E |
|---|---|---|---|---|---|---|
| 1/4" | 8x13 | 1/8" | 5x10 | 8 | / | 12 |
| 3/8" | 12x17 | 1/8" | 5x10 | 8.5 | / | 13.5 |
| 3/8" | 12x17 | 1/4" | 8x13 | 8.5 | / | 13.5 |
| 1/2" | 15x21 | 1/8" | 5x10 | 10 | 6 | 15 |
| 1/2" | 15x21 | 1/4" | 8x13 | 10 | 8 | 15 |
| 1/2" | 15x21 | 3/8" | 12x17 | 10 | / | 15 |
| 3/4" | 20x27 | 1/4" | 8x13 | 11 | 8 | 16.5 |
| 3/4" | 20x27 | 3/8" | 12x17 | 11 | 8.5 | 16.5 |
| 3/4" | 20x27 | 1/2" | 15x21 | 11 | / | 16.5 |
| 1" | 26x34 | 1/2" | 15x21 | 13 | 10 | 19 |
| 1" | 26x34 | 3/4" | 20x27 | 13 | / | 19 |
| 1"1/4 | 33x42 | 3/4" | 20x27 | 14 | 11 | 20.5 |
| 1"1/4 | 33x42 | 1" | 26x34 | 14 | / | 20.5 |
| 1"1/2 | 40x49 | 1" | 26x34 | 15.5 | 13 | 23 |
| 1"1/2 | 40x49 | 1"1/4 | 33x42 | 15.5 | / | 23 |
| 2" | 50x60 | 1" | 26x34 | 17 | 13 | 26 |
| 2" | 50x60 | 1"1/4 | 33x42 | 17 | 14 | 26 |
| 2" | 50x60 | 1"1/2 | 40x49 | 17 | 15.5 | 26 |
Dostępne kombinacje rozmiarów
Ta redukcja pozwala przejść z jednego średnicy na inną. Poniższa tabela pokazuje dostępne kombinacje.
| Wejście | Wyjście | Oznaczenia (mm) |
|---|---|---|
| 1/4'' | 1/8'' | 8x13 > 5x10 |
| 3/8'' | 1/8'' | 12x17 > 5x10 |
| 3/8'' | 1/4'' | 12x17 > 8x13 |
| 1/2'' | 1/8'' | 15x21 > 5x10 |
| 1/2'' | 1/4'' | 15x21 > 8x13 |
| 1/2'' | 3/8'' | 15x21 > 12x17 |
| 3/4'' | 1/4'' | 20x27 > 8x13 |
| 3/4'' | 3/8'' | 20x27 > 12x17 |
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 1'' | 1/2'' | 26x34 > 15x21 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 3/4'' | 33x42 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1'' | 40x49 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1'' | 50x60 > 26x34 |
| 2'' | 1''1/4 | 50x60 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |

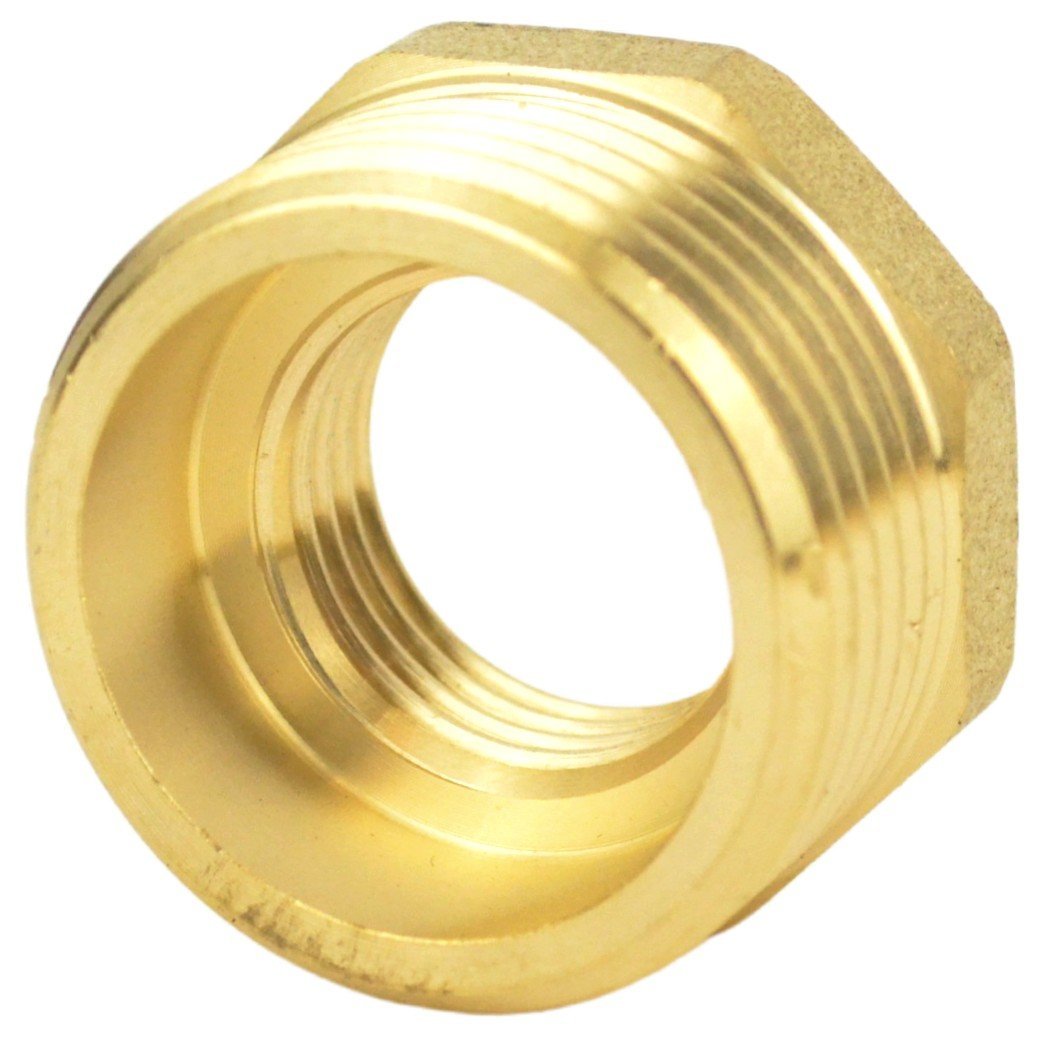

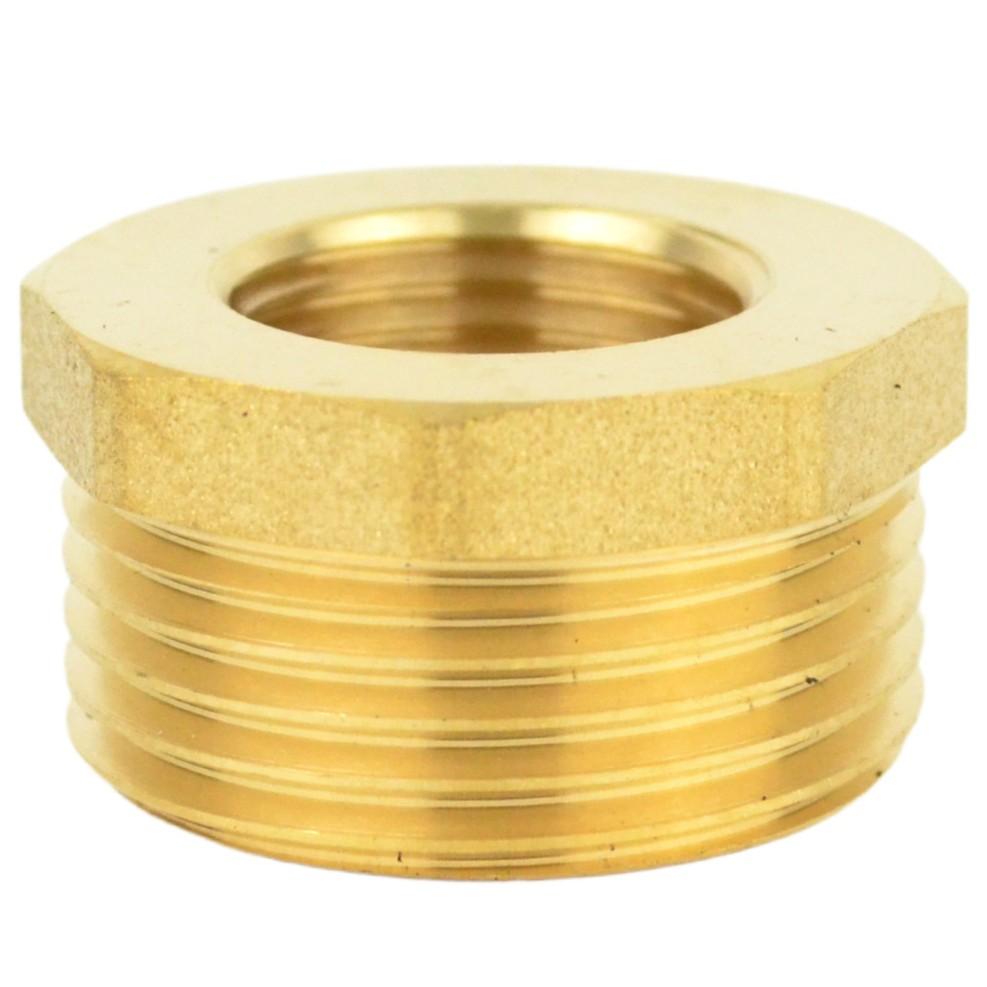

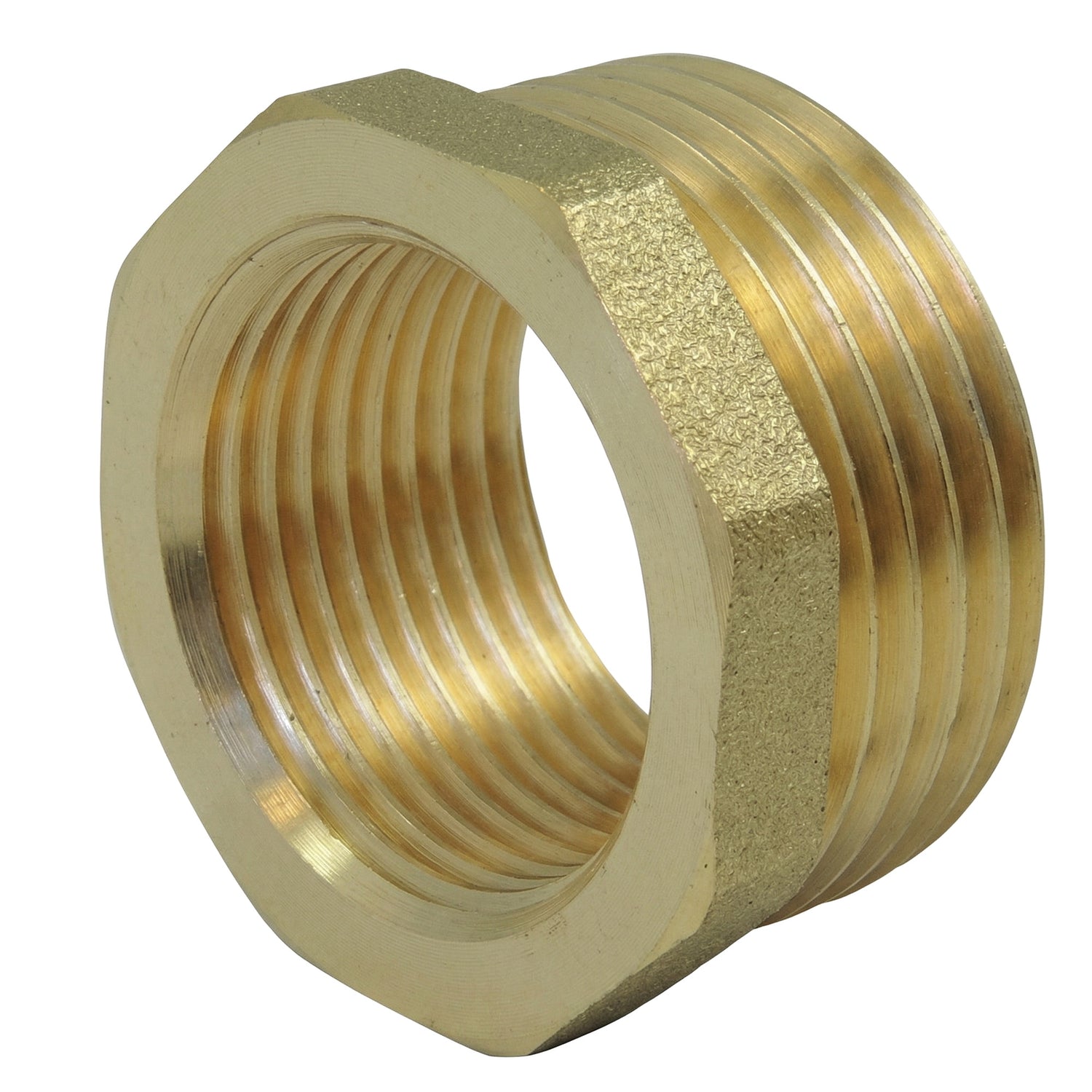

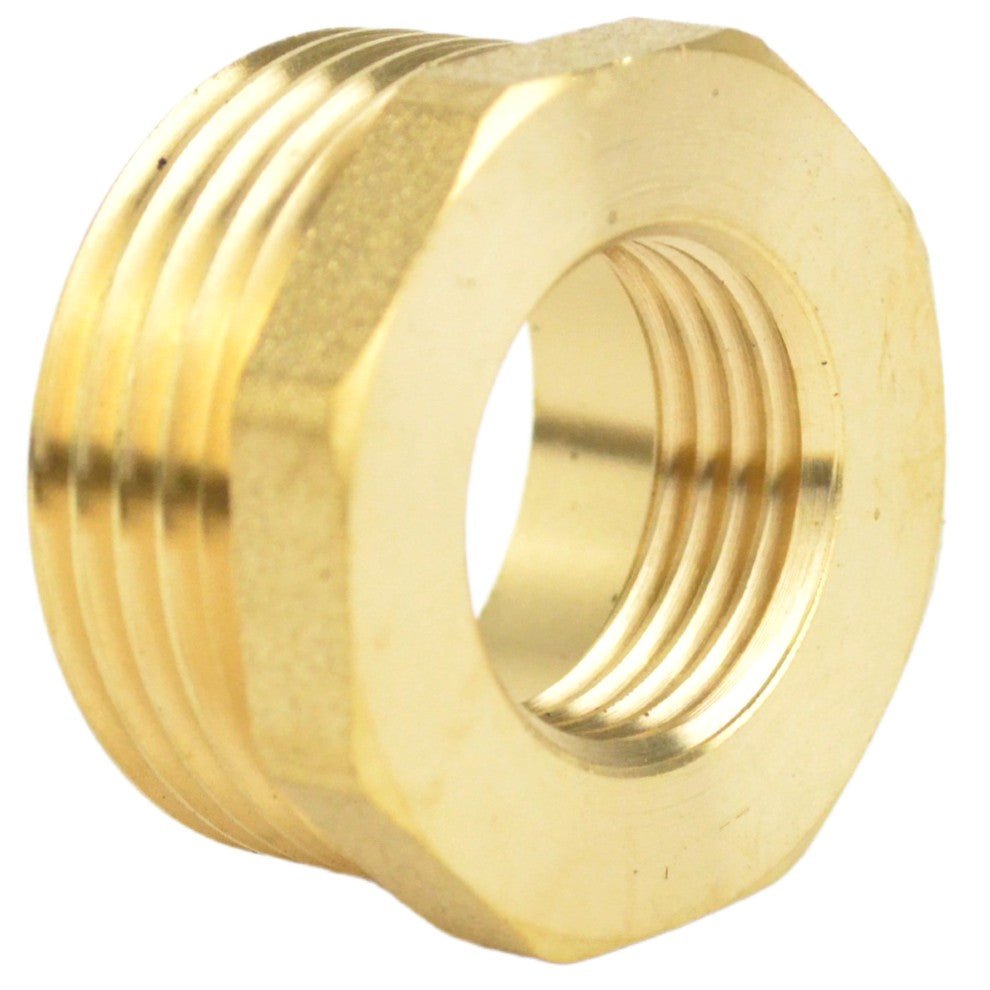

Wygląd elementu może się różnić w zależności od partii w magazynie (zobacz zdjęcia). Skontaktuj się z nami w celu potwierdzenia.
Do połączenia
Produkty kompatybilne: Wszystkie złączki mosiężne
