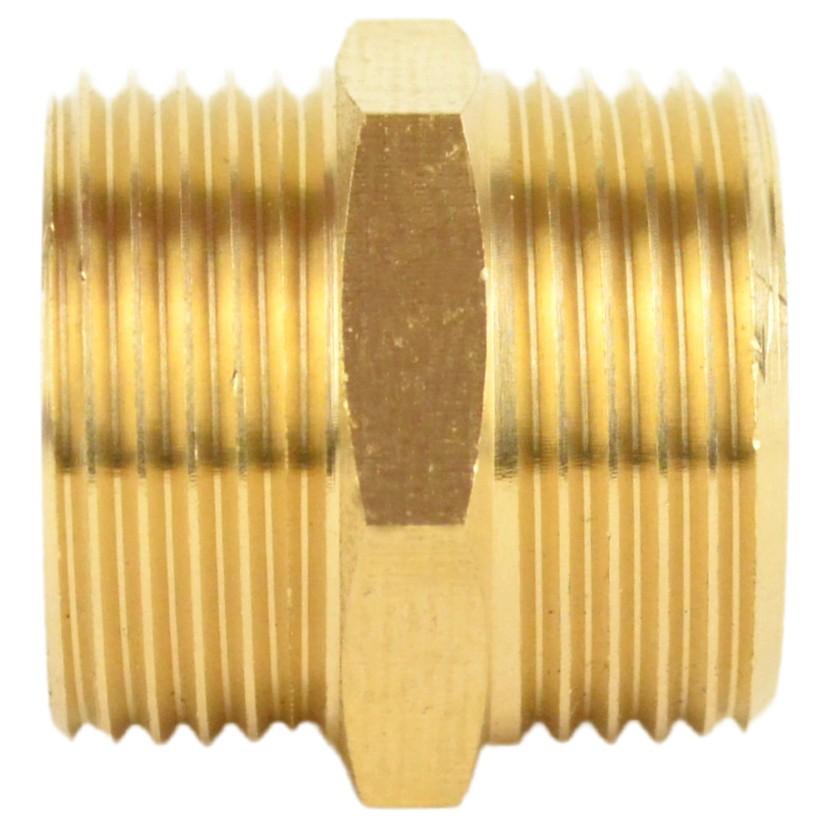

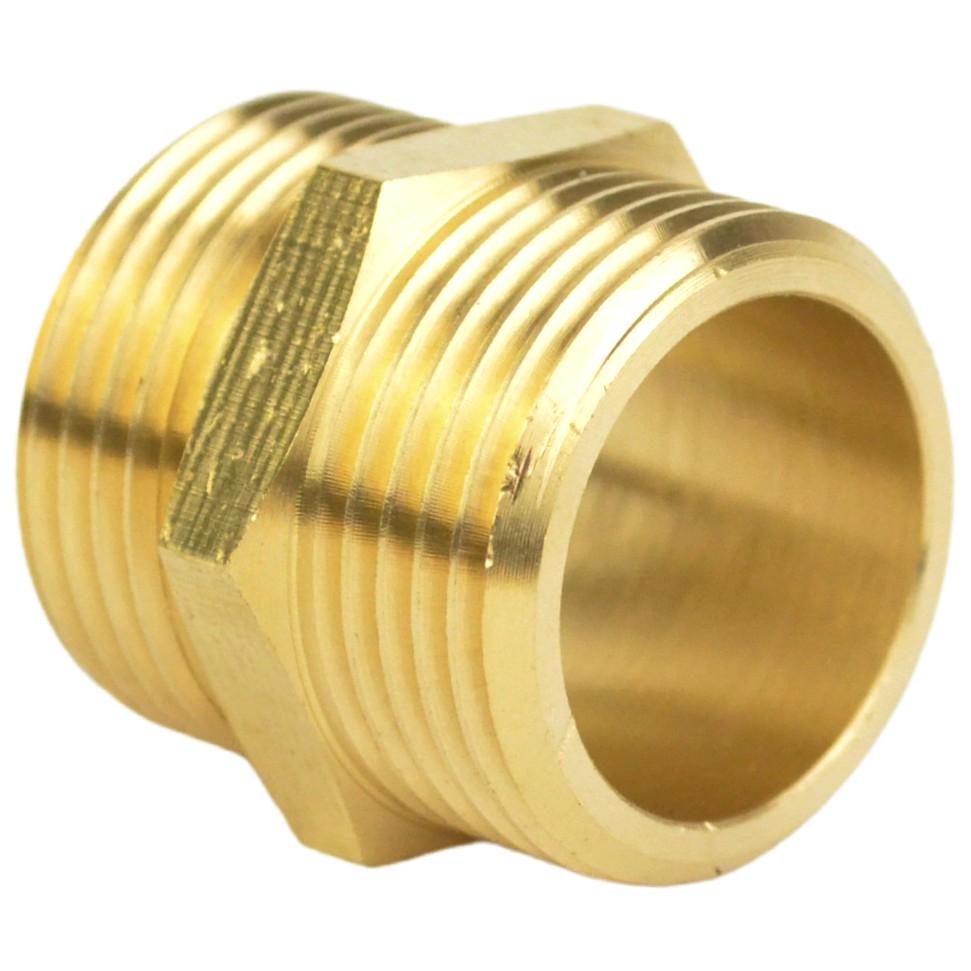

Nypel równy mosiądz
Nypel równy z mosiądzu do wkręcania, gwintowany gwintem zewnętrznym z obu stron, do łączenia dwóch elementów z gwintem wewnętrznym o tym samym średnicy. Podstawowy element łączący w hydraulice i dekoracji. Gwint zgodny z ISO 228-1 BSPP.
Opis Nypel Równy z Mosiądzu
Nypel równy to krótka złączka, gwintowana gwintem zewnętrznym z obu stron, służąca do łączenia dwóch złączek z gwintem wewnętrznym o tym samym rozmiarze. Jest to jeden z najczęściej używanych elementów w hydraulice do tworzenia bezpośrednich połączeń między mufami, kolanami, trójnikami lub innymi złączkami z gwintem.
Kompaktowa obudowa z 6-kątnym profilem zapewnia dobre uchwycenie klucza. Instalacja bez lutowania. W dekoracji nypel równy pełni rolę krótkiego łącznika między dwoma elementami, idealnego do kompaktowych połączeń z widocznym mosiądzem.
Dane techniczne
| Materiał | Mosiądz CW617N - 4MS |
| Kolor | Mosiądz złocony |
| Ciśnienie nominalne | PN 16 bar |
| Norma gwintu | ISO 228-1 - BSPP Gaz (gwint cylindryczny) |
| Szczelność | Uszczelnienie za pomocą płaskiej uszczelki (grubość od 1 mm) |
| Powierzchnie uszczelniające | Płaskie i szerokie na końcówkach z gwintem zewnętrznym i gwintem wewnętrznym |
| Kształt | 6-kątne (wkręcanie kluczem) |
| Typ gwintu | Gwint zewnętrzny / Gwint zewnętrzny (gwintowany z obu stron) |
| Ciecze kompatybilne | Woda pitna, woda glikolowa, ciecze kompatybilne |
| Temperatura | Zależnie od wybranego rodzaju uszczelnienia |
| Zastosowanie | Doprowadzenie wody pitnej, ogólna hydraulika, HVAC |
Warunki użytkowania i instalacji
- Ciśnienie robocze : PN 16 bar
- Temperatura : Zależnie od wybranego rodzaju uszczelnienia
- Ciecze : Woda pitna, woda glikolowa, ciecze kompatybilne
- Instalacja : Stosować umiarkowany moment dokręcania i wybierać odpowiednie materiały (ryzyko korozji galwanicznej). Płaskie elementy mocujące dostosowane do kluczy dostępnych na rynku.
Certyfikaty i zgodność
- Woda pitna: Zgodne z rozporządzeniem z 25 czerwca 2020 dotyczącym materiałów i produktów metalowych przeznaczonych do instalacji mających kontakt z wodą przeznaczoną do spożycia przez ludzi.
- 4MS : Zgodne z wymaganiami 4MS — harmonizacja zasad certyfikacji europejskiej dla materiałów i produktów mających kontakt z wodą pitną.
Zastosowania i wskazówki montażowe
Zastosowania
- Instalacje domowe: podłączenie instalacji ciepłej i zimnej wody
- Instalacje przemysłowe: instalacje zgodne z PN 16 bar
- Wystrój wnętrz: tworzenie lamp, półek, mosiężnych wieszaków na ręczniki
- DIY i kreatywne majsterkowanie: projekty na wymiar z złączkami do wkręcania
Wskazówki montażowe
- Używaj taśmy PTFE (teflonowej) lub nici uszczelniającej, aby zapewnić szczelność na gwintach zewnętrznych
- Dla powierzchni uszczelniających płaskich użyj uszczelki płaskiej o minimalnej grubości 1 mm
- Dokręcaj za pomocą klucza płaskiego lub klucza nastawnego — nie używaj szczypiec nastawnych, aby nie uszkodzić elementu
- Stosuj umiarkowany moment dokręcania — nadmierne dokręcenie może uszkodzić gwint

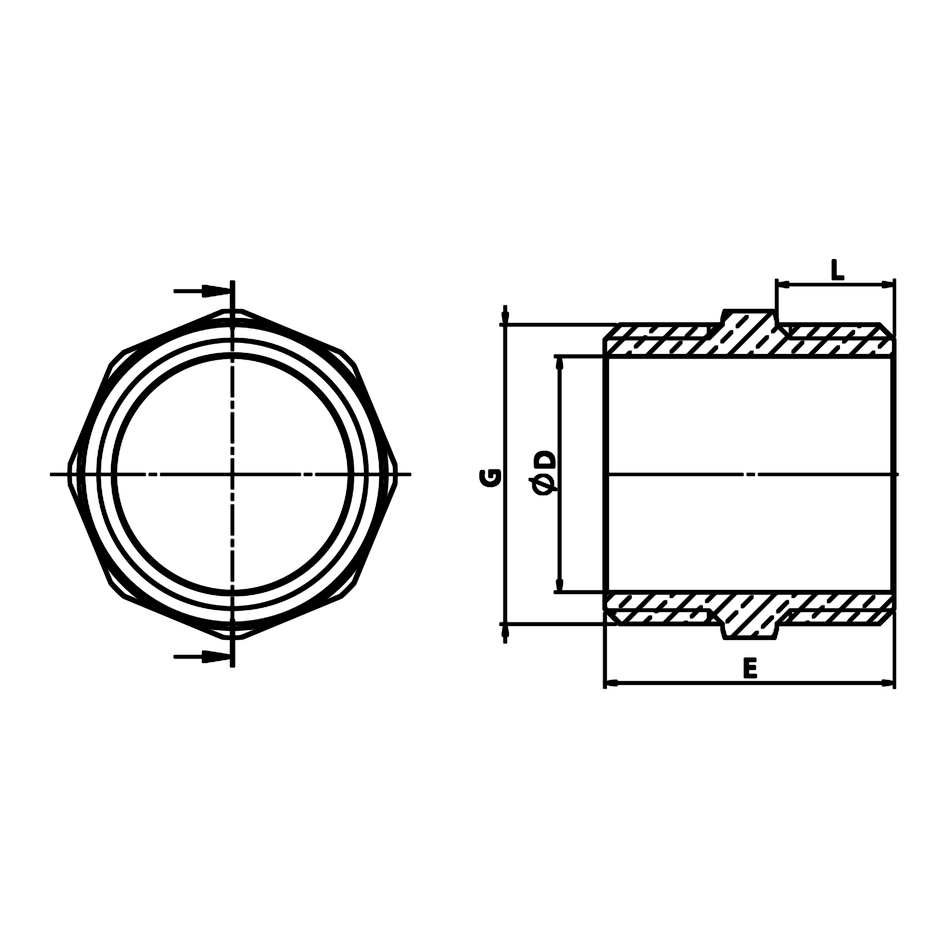

Rysunek techniczny
Wymiary (mm)
Wszystkie wymiary podane są w milimetrach (mm), chyba że zaznaczono inaczej.
| G | G (mm) | OD | L | E |
|---|---|---|---|---|
| 1/8" | 5x10 | 5.5 | 6 | 16 |
| 1/4" | 8x13 | 8.5 | 8 | 20 |
| 3/8" | 12x17 | 11 | 8.5 | 22 |
| 1/2" | 15x21 | 15 | 10 | 25 |
| 3/4" | 20x27 | 20 | 11 | 27.5 |
| 1" | 26x34 | 26 | 13 | 32 |
| 1"1/4 | 33x42 | 34 | 14 | 34.5 |
| 1"1/2 | 40x49 | 40 | 15.5 | 38.5 |
| 2" | 50x60 | 51 | 17 | 43 |
Odpowiedniki rozmiarów
Ten nypel jest dostępny w następujących rozmiarach. Użyj tej tabeli, aby znaleźć odpowiednik między milimetrami, calami i DN.
| Rozmiar (mm) | 5x10 | 8x13 | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|---|---|
| Cale | 1/8'' | 1/4'' | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN5 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Średnica zewnętrzna rury | 10 mm | 13 mm | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |

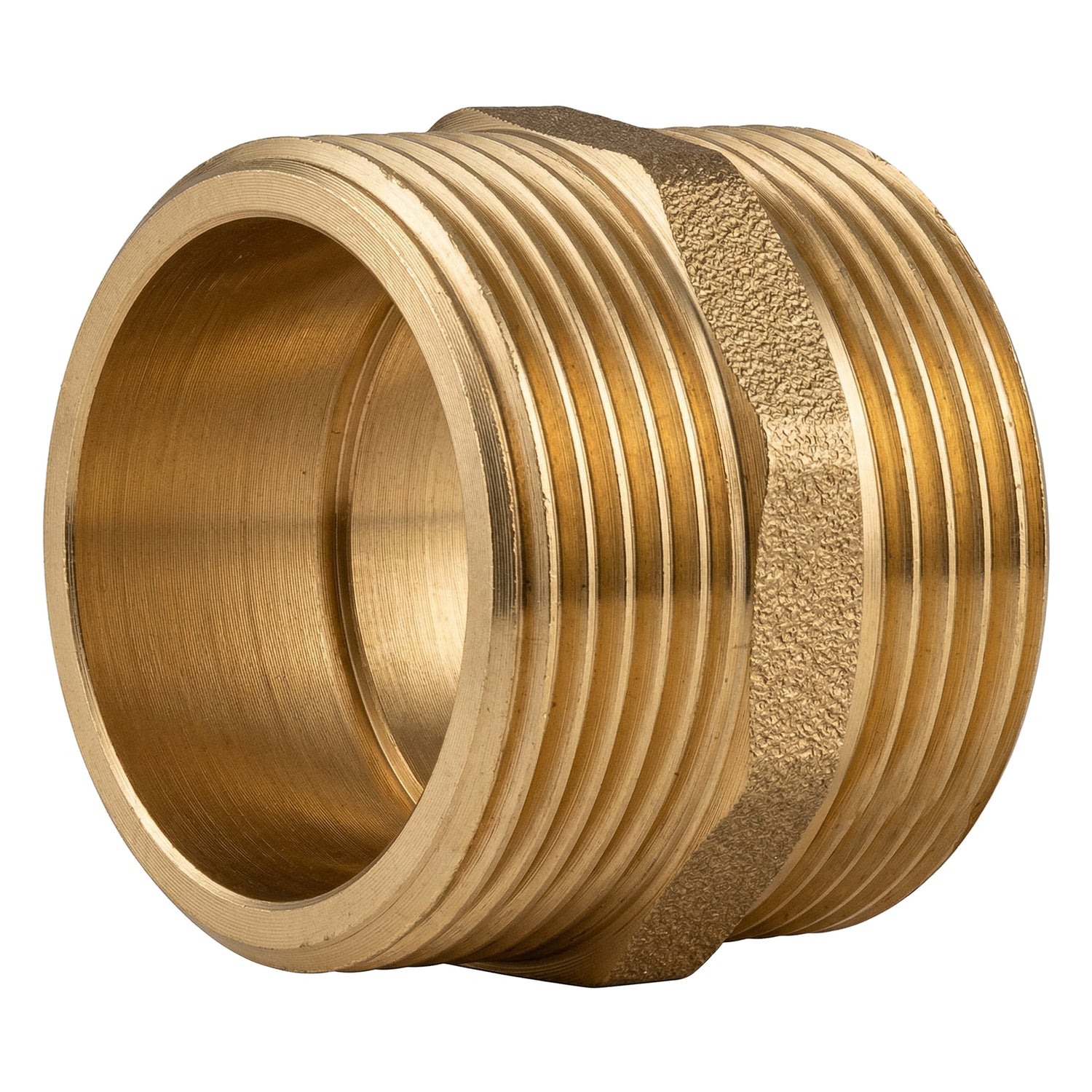

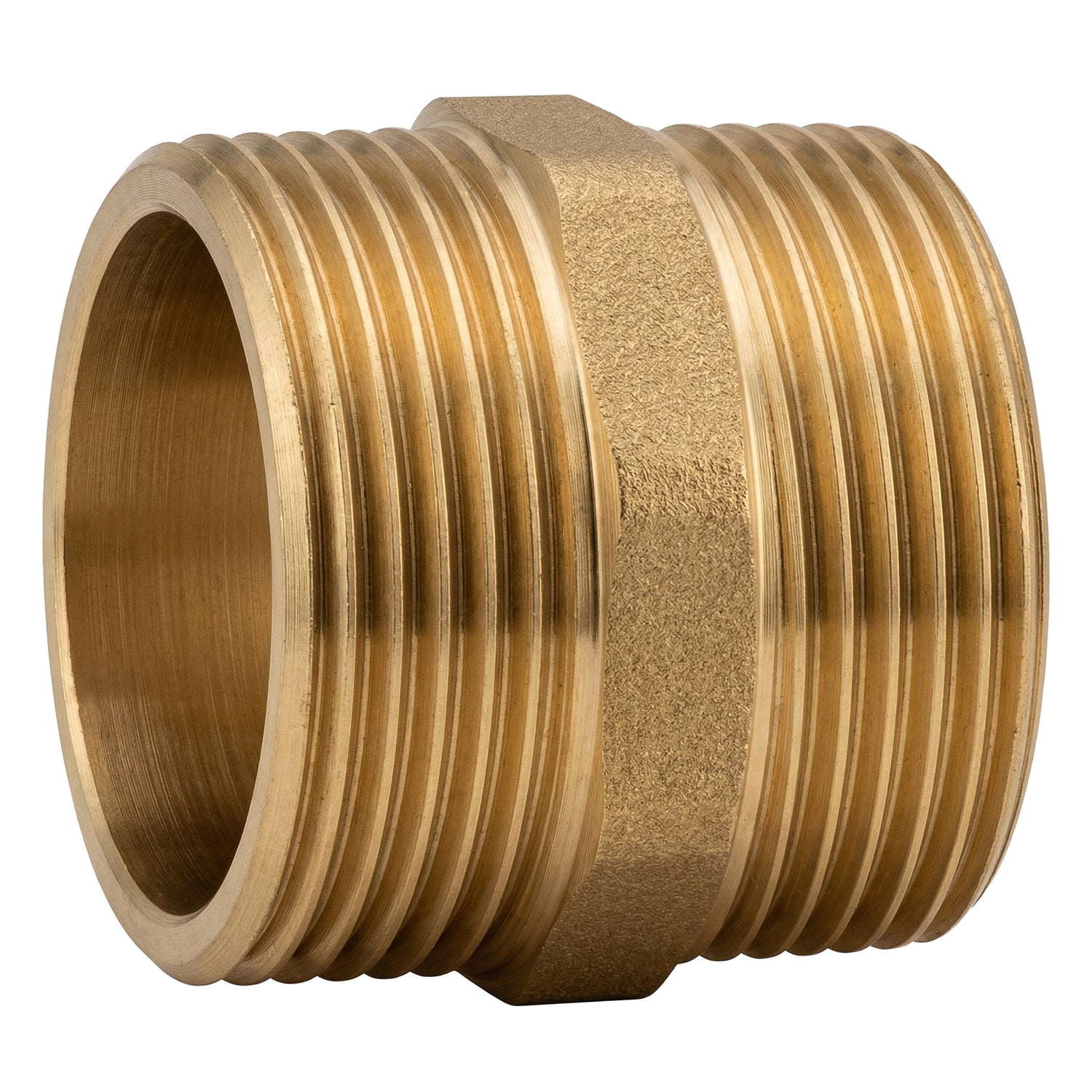

Wygląd elementu może się różnić w zależności od partii w magazynie (zobacz zdjęcia). Skontaktuj się z nami w celu potwierdzenia.
Do połączenia
Produkty kompatybilne: Wszystkie mosiężne złączki
