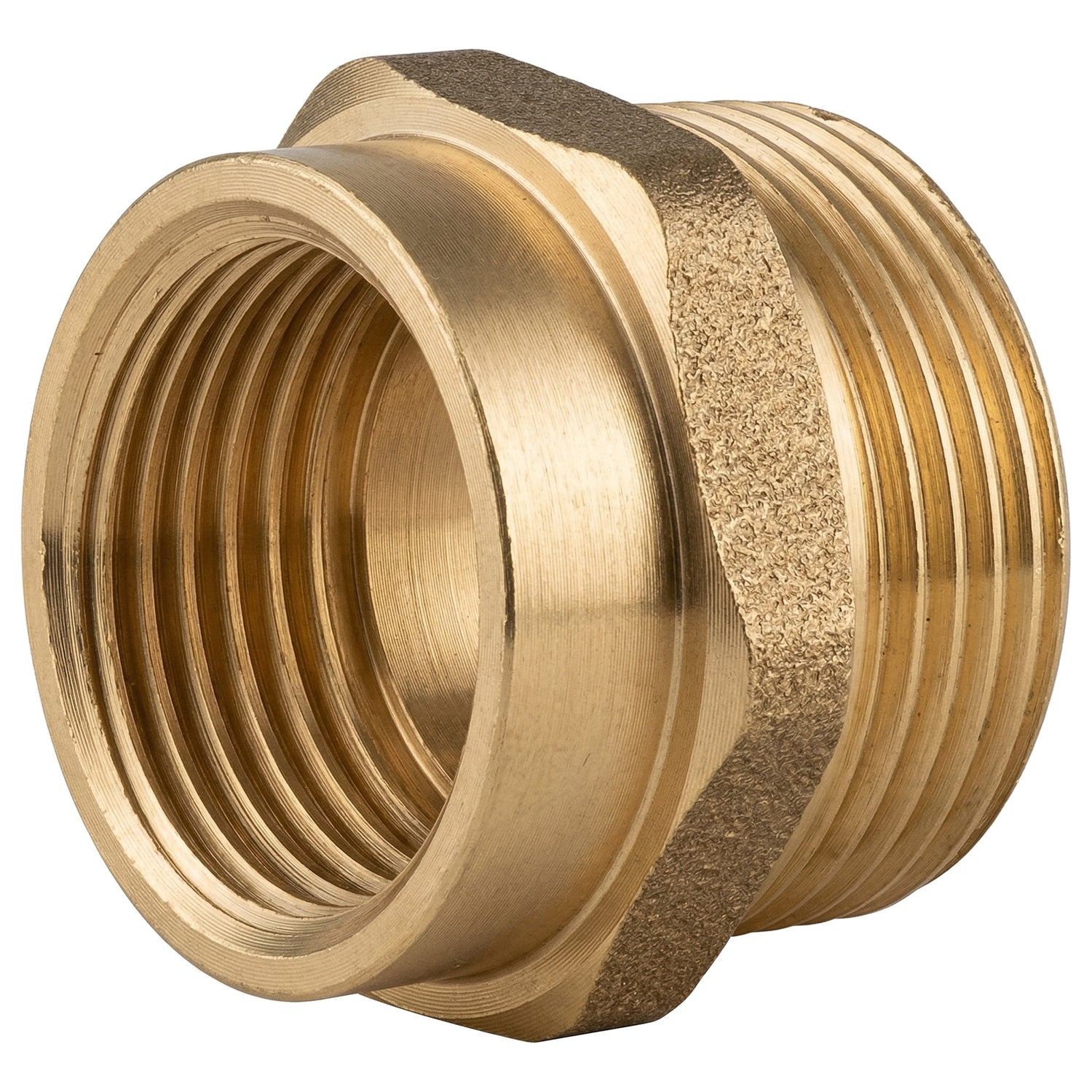

Nypel redukcyjny GZ/GW mosiądz
Nypel redukcyjny GZ/GW z mosiądzu do wkręcania, posiadający z jednej strony gwint zewnętrzny o małej średnicy, a z drugiej gwint wewnętrzny o większej średnicy. Ta złączka zapewnia zwiększenie średnicy przy jednoczesnej zmianie typu połączenia. Norma ISO 228-1 BSPP.
Opis nypel redukcyjny GZ/GW z mosiądzu
Ten nypel redukcyjny GZ/GW łączy gwint zewnętrzny o małej średnicy z gwintem wewnętrznym o większej średnicy. Umożliwia podłączenie elementu z gwintem wewnętrznym o małym rozmiarze do elementu z gwintem zewnętrznym o dużym rozmiarze, dokonując zwiększenia średnicy.
Ta złączka jest odwrotnością klasycznego nypel redukcyjny GZ/GW i stanowi uzupełniające rozwiązanie dla montażów wymagających przejść na większy rozmiar. Montaż bez spawania, korpus 6-kątny.
Dane techniczne
| Materiał | Mosiądz CW617N - 4MS |
| Kolor | Mosiądz złocony |
| Ciśnienie nominalne | PN 16 bar |
| Norma gwintu | ISO 228-1 - BSPP Gaz (gwint cylindryczny) |
| Szczelność | Uszczelnienie za pomocą płaskiej uszczelki (grubość od 1 mm) |
| Powierzchnie uszczelniające | Płaskie i szerokie na końcówkach z gwintem zewnętrznym i wewnętrznym |
| Kształt | 6-kątny (wkręcany kluczem) |
| Typ | Gwint zewnętrzny (gwintowany) / Gwint wewnętrzny (gwintowane wewnętrznie) — różne średnice |
| Ciecze kompatybilne | Woda pitna, woda glikolowa, ciecze kompatybilne |
| Temperatura | Zależnie od wybranego rodzaju uszczelnienia |
| Zastosowanie | Doprowadzenie wody pitnej, instalacje sanitarne, HVAC |
Warunki użytkowania i instalacji
- Ciśnienie robocze : PN 16 bar
- Temperatura : Zależnie od wybranego rodzaju uszczelnienia
- Ciecze : Woda pitna, woda glikolowa, ciecze kompatybilne
- Instalacja : Stosować umiarkowany moment dokręcania i wybierać odpowiednie materiały (ryzyko korozji galwanicznej). Płaskie elementy mocujące dostosowane do kluczy dostępnych na rynku.
Certyfikaty i zgodność
- Woda pitna : Zgodne z rozporządzeniem z dnia 25 czerwca 2020 dotyczącego materiałów i wyrobów metalowych przeznaczonych do instalacji mających kontakt z wodą przeznaczoną do spożycia przez ludzi.
- 4MS : Zgodne z wymaganiami 4MS — harmonizacja europejskich zasad certyfikacji materiałów i produktów mających kontakt z wodą pitną.
Zastosowania i wskazówki montażowe
Zastosowania
- Instalacje domowe: podłączenia instalacji ciepłej i zimnej wody
- Instalacje przemysłowe: instalacje zgodne z PN 16 bar
- Wystrój wnętrz: tworzenie lamp, półek, mosiężnych wieszaków na ręczniki
- DIY i kreatywne majsterkowanie: projekty na wymiar z złączkami do wkręcania
Wskazówki montażowe
- Użyj taśmy PTFE (teflonowej) lub nici uszczelniającej, aby zapewnić szczelność na gwintach zewnętrznych
- Dla powierzchni uszczelniających płaskich użyj uszczelki płaskiej o minimalnej grubości 1 mm
- Dokręcaj za pomocą klucza płaskiego lub klucza nastawnego — nie używaj szczypiec nastawnych, aby nie uszkodzić elementu
- Stosuj umiarkowany moment dokręcania — nadmierne dokręcenie może uszkodzić gwint

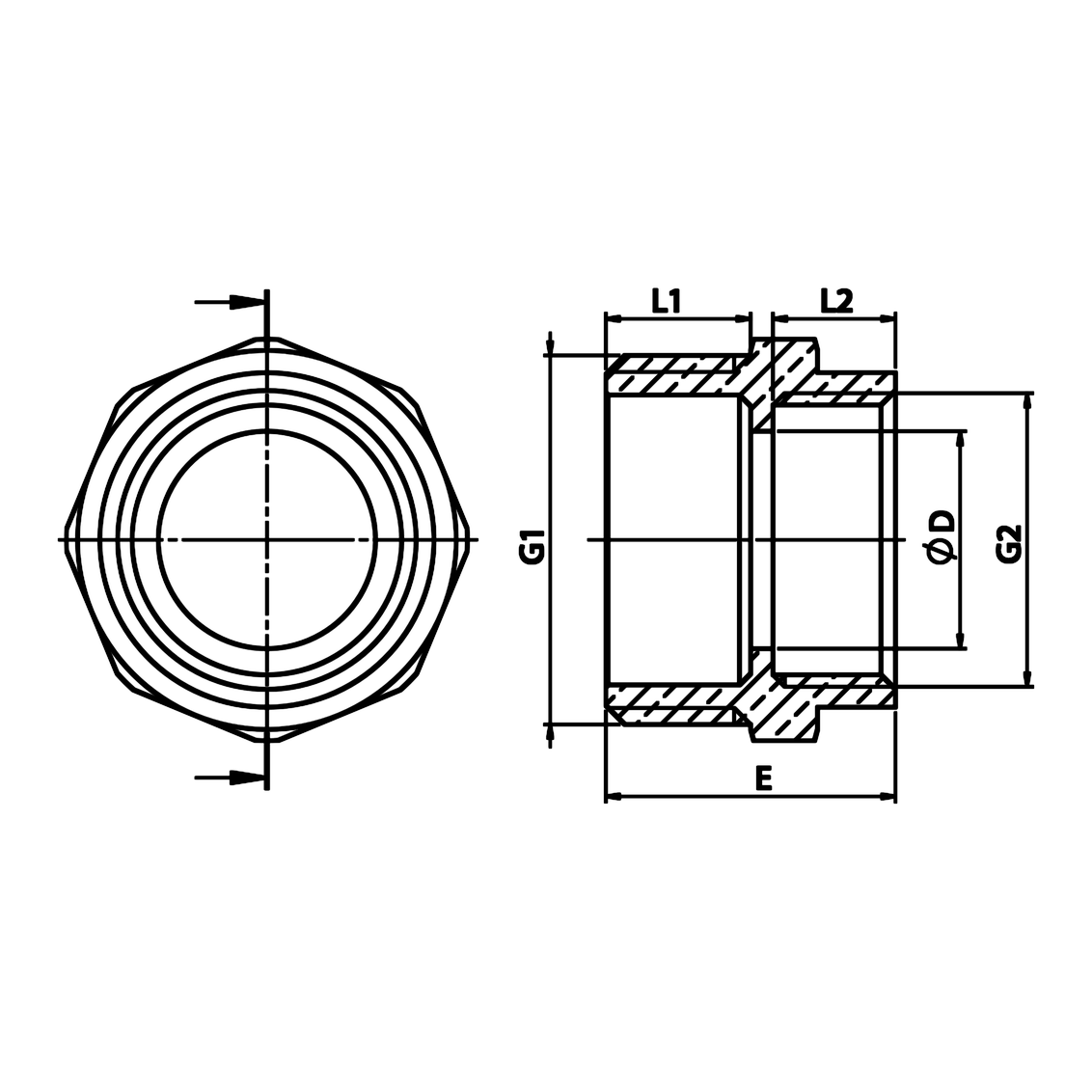

Rysunek techniczny
Wymiary (mm)
Wszystkie wymiary podane są w milimetrach (mm), chyba że zaznaczono inaczej.
| G1 | G1 (mm) | G2 | G2 (mm) | OD | L1 | L2 | E |
|---|---|---|---|---|---|---|---|
| 1/4" | 8x13 | 1/8" | 5x10 | 5.5 | 8 | 6 | 15.5 |
| 3/8" | 12x17 | 1/8" | 5x10 | 5.5 | 8.5 | 6 | 16 |
| 3/8" | 12x17 | 1/4" | 8x13 | 8.5 | 8.5 | 8 | 18.5 |
| 1/2" | 15x21 | 1/4" | 8x13 | 8.5 | 10 | 8 | 20 |
| 1/2" | 15x21 | 3/8" | 12x17 | 11 | 10 | 8.5 | 20.5 |
| 3/4" | 20x27 | 1/4" | 8x13 | 8.5 | 11 | 8 | 21 |
| 3/4" | 20x27 | 3/8" | 12x17 | 11 | 11 | 8.5 | 21.5 |
| 3/4" | 20x27 | 1/2" | 15x21 | 14.5 | 11 | 10 | 23 |
| 1" | 26x34 | 1/2" | 15x21 | 14.5 | 13 | 10 | 25 |
| 1" | 26x34 | 3/4" | 20x27 | 19.5 | 13 | 11 | 26 |
| 1"1/4 | 33x42 | 3/4" | 20x27 | 19.5 | 14 | 11 | 27 |
| 1"1/4 | 33x42 | 1" | 26x34 | 25 | 14 | 13 | 29.5 |
| 1"1/2 | 40x49 | 1" | 26x34 | 25 | 15.5 | 13 | 31 |
| 1"1/2 | 40x49 | 1"1/4 | 33x42 | 33 | 15.5 | 14 | 32 |
| 2" | 50x60 | 1"1/4 | 33x42 | 33 | 17 | 14 | 33.5 |
| 2" | 50x60 | 1"1/2 | 40x49 | 39 | 17 | 15.5 | 35.5 |
Dostępne kombinacje rozmiarów
Ten Nypel redukcyjny pozwala przejść z jednej średnicy na inną. Poniższa tabela pokazuje dostępne kombinacje.
| Wejście | Wyjście | Oznaczenia (mm) |
|---|---|---|
| 1/8'' | 1/4'' | 5x10 > 8x13 |
| 1/8'' | 3/8'' | 5x10 > 12x17 |
| 1/4'' | 3/8'' | 8x13 > 12x17 |
| 1/2'' | 1/4'' | 15x21 > 8x13 |
| 3/8'' | 1/2'' | 12x17 > 15x21 |
| 1/4'' | 3/4'' | 8x13 > 20x27 |
| 3/8'' | 3/4'' | 12x17 > 20x27 |
| 1/2'' | 3/4'' | 15x21 > 20x27 |
| 1/2'' | 1'' | 15x21 > 26x34 |
| 3/4'' | 1'' | 20x27 > 26x34 |
| 3/4'' | 1''1/4 | 20x27 > 33x42 |
| 1'' | 1''1/4 | 26x34 > 33x42 |
| 1'' | 1''1/2 | 26x34 > 40x49 |
| 1''1/4 | 1''1/2 | 33x42 > 40x49 |
| 1''1/4 | 2'' | 33x42 > 50x60 |
| 1''1/2 | 2'' | 40x49 > 50x60 |
Wygląd elementu może się różnić w zależności od partii w magazynie (zobacz zdjęcia). Skontaktuj się z nami w celu potwierdzenia.
