Mufa równa GZ/GW mosiądz

9,00 zł

Podatek wliczony w cenę Koszty dostawy obliczane podczas płatności.

Rozmiar

1/8" (4/9) 1/4" (8/13) 3/8" (12/17) 1/2" (15/21) 3/4" (20/27) 1" (26/34) 1"1/4 (33/42) 1"1/2 (40/49) 2" (50/60)

Warianty produktu

Wysyłka i dostawa

Rodzaj produktu	Sposób dostawy	Czas przygotowania	Czas transportu	Czas dostawy
Wszystkie części	Punkt Odbioru	0 do 3 dni	1 do 2 dni	1 do 5 dni
Wszystkie części	Dostawa do domu	0 do 3 dni	1 do 2 dni	1 do 5 dni
Rury > 90 cm	Dostawa do domu	0 do 3 dni	1 do 2 dni	1 do 5 dni
Rury > 200 cm	Dostawa do domu	0 do 3 dni	1 do 2 dni	1 do 5 dni
Produkty zmontowane	Dostawa do domu i do Punktu Odbioru	0 do 5 dni	1 do 2 dni	1 do 7 dni

* Rury dłuższe niż 90 cm nie mogą być dostarczane do Punktu Odbioru

Dostawa jest bezpłatna od 100€ zakupu w Punkcie Odbioru oraz 200€ zakupu z dostawą do domu

Aby potwierdzić czas realizacji dla konkretnych elementów, prosimy o przesłanie wiadomości

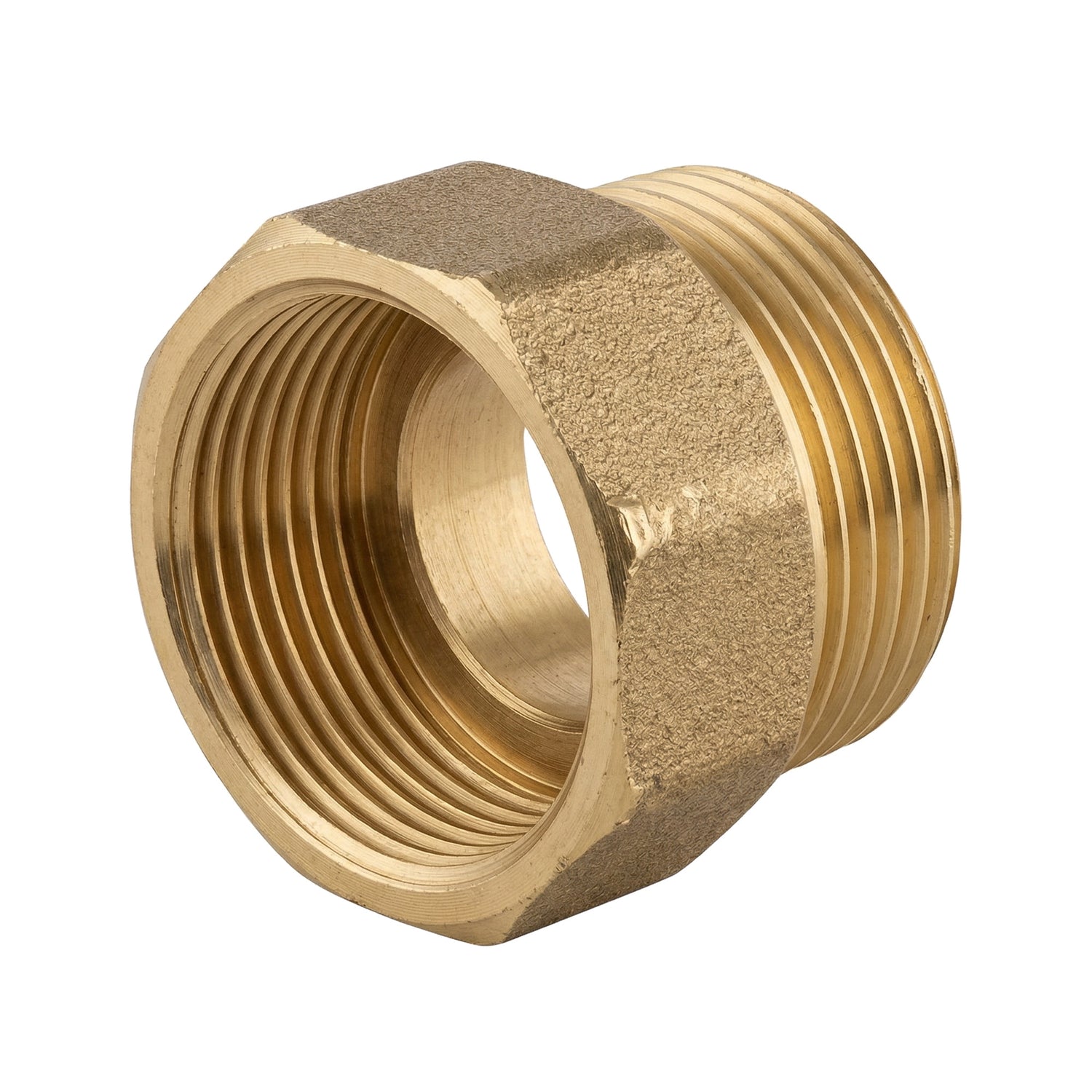

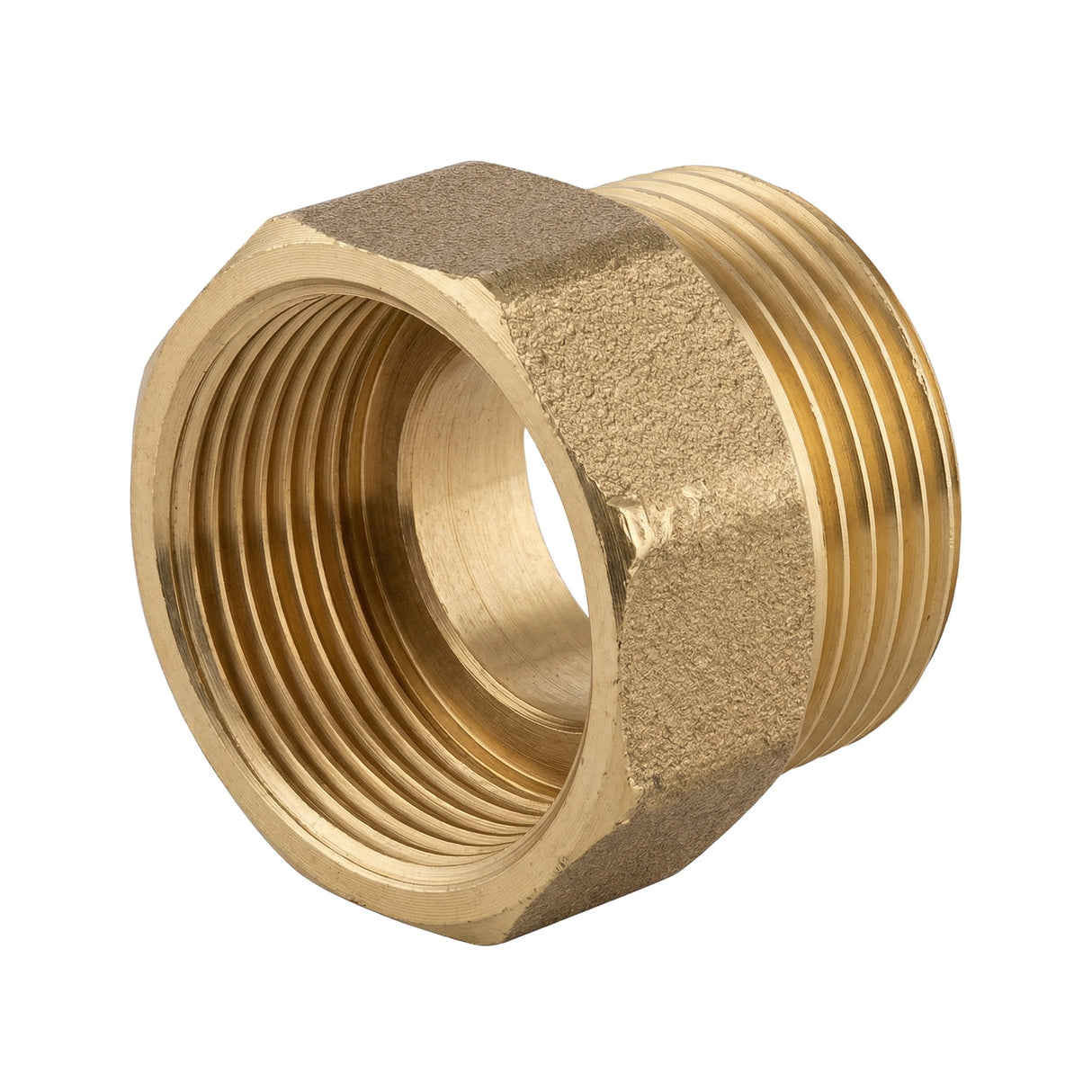

Mufa równa GZ/GW z mosiądzu do wkręcania, posiadająca z jednej strony gwint zewnętrzny (gwintowany), a z drugiej gwint wewnętrzny (gwintowane wewnętrznie) o tej samej średnicy. Ta mufa służy jako przedłużka lub adapter rodzaju w Twoich montażach. Norma ISO 228-1 BSPP.

Opis mufy równej GZ/GW z mosiądzu

Ta mufa mieszana łączy gwint zewnętrzny i gwintowane wewnętrznie o tej samej średnicy. Służy głównie jako przedłużka do odsunięcia złączki od ściany lub innego elementu albo jako adapter rodzaju do zamiany wyjścia z gwintem wewnętrznym na wyjście z gwintem zewnętrznym (i odwrotnie).

Niezbędny element do dostosowania długości montażu lub zmiany rodzaju złączki. Montaż bez lutowania. Często stosowany w dekoracji do oddzielania elementów i tworzenia ażurowych struktur z widocznym mosiądzem.

Dane techniczne

Materiał	Mosiądz CW617N - 4MS
Kolor	Mosiądz złocony
Ciśnienie nominalne	PN 16 bar
Norma gwintu	ISO 228-1 - BSPP Gaz (gwint cylindryczny)
Szczelność	Uszczelnienie za pomocą płaskiej uszczelki (grubość od 1 mm)
Powierzchnie uszczelniające	Płaskie i szerokie na końcówkach z gwintem zewnętrznym i wewnętrznym
Kształt	6-kątny (wkręcany kluczem)
Rodzaj	Gwint zewnętrzny (gwintowany) / Gwint wewnętrzny (gwintowane wewnętrznie) — ta sama średnica
Ciecze kompatybilne	Woda pitna, woda glikolowa, ciecze kompatybilne
Temperatura	Zależnie od wybranego rodzaju uszczelnienia
Zastosowanie	Doprowadzenie wody pitnej, ogólna hydraulika, HVAC

Warunki użytkowania i instalacji

Ciśnienie robocze : PN 16 bar
Temperatura : Zależnie od wybranego rodzaju uszczelnienia
Ciecze : Woda pitna, woda glikolowa, ciecze kompatybilne
Instalacja : Stosować umiarkowany moment dokręcania i wybierać odpowiednie materiały (ryzyko korozji galwanicznej). Płaskie elementy mocujące dostosowane do kluczy dostępnych na rynku.

Certyfikaty i Zgodność

Woda pitna: Zgodne z rozporządzeniem z 25 czerwca 2020 dotyczącym materiałów i produktów metalowych przeznaczonych do instalacji mających kontakt z wodą przeznaczoną do spożycia przez ludzi.
4MS : Zgodne z wymaganiami 4MS — Harmonizacja zasad certyfikacji europejskiej dla materiałów i produktów mających kontakt z wodą pitną.

Zastosowania i wskazówki montażowe

Zastosowania

Instalacje domowe: podłączenie instalacji ciepłej i zimnej wody
Instalacje przemysłowe: instalacje zgodne z PN 16 bar
Wystrój wnętrz: tworzenie lamp, półek, mosiężnych wieszaków na ręczniki na widoku
DIY i kreatywne majsterkowanie: projekty na wymiar z złączkami do wkręcania

Wskazówki montażowe

Użyj taśmy PTFE (teflonowej) lub konopi uszczelniających, aby zapewnić szczelność na gwintach zewnętrznych
Dla powierzchni uszczelniających płaskich użyj uszczelki płaskiej o minimalnej grubości 1 mm
Dokręcaj kluczem płaskim lub kluczem nastawnym — nie używaj szczypiec nastawnych, aby nie uszkodzić elementu
Stosuj umiarkowany moment dokręcania — nadmierne dokręcenie może uszkodzić gwint

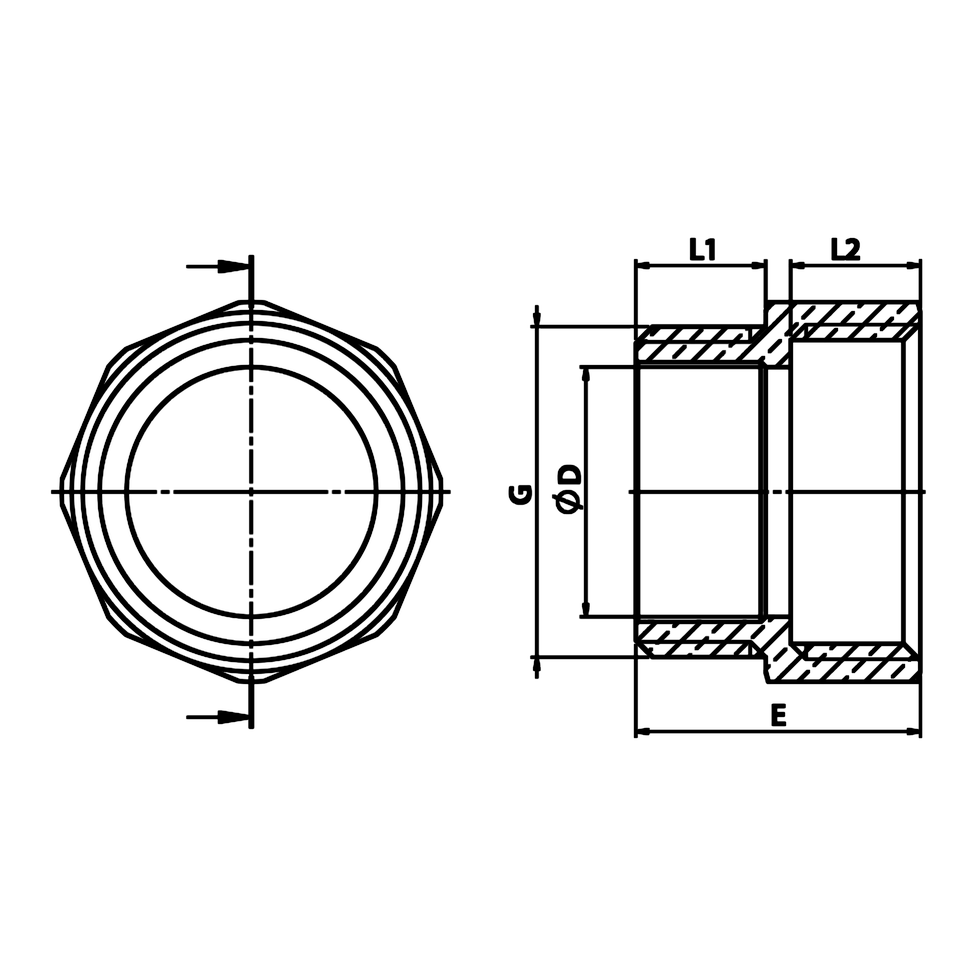

Rysunek techniczny

Wymiary (mm)

Wszystkie wymiary podane są w milimetrach (mm), chyba że zaznaczono inaczej.

G	G (mm)	OD	L1	L2	E
1/8"	5x10	/	6	6	13.5
1/4"	8x13	/	8	8	18
3/8"	12x17	/	8.5	8.5	19
1/2"	15x21	14.5	10	10	22
3/4"	20x27	19.5	11	11	24
1"	26x34	25	13	13	28.5
1"1/4	33x42	33	14	14	30.5
1"1/2	40x49	39	15.5	15.5	34
2"	50x60	50	17	17	37

Odpowiedniki rozmiarów

Ta mufa jest dostępna w następujących rozmiarach. Użyj tej tabeli, aby znaleźć odpowiednik między milimetrami, calami i DN.

Rozmiar (mm)	5x10	8x13	12x17	15x21	20x27	26x34	33x42	40x49	50x60
Cale	1/8''	1/4''	3/8''	1/2''	3/4''	1''	1''1/4	1''1/2	2''
DN	DN5	DN8	DN10	DN15	DN20	DN25	DN32	DN40	DN50
Śr. zewn. rury	10 mm	13 mm	17 mm	21 mm	27 mm	34 mm	42 mm	49 mm	60 mm

Wygląd elementu może się różnić w zależności od partii w magazynie (zobacz zdjęcia). Skontaktuj się z nami w celu potwierdzenia.
