Rura gwintowana przepust ścienny mosiądz

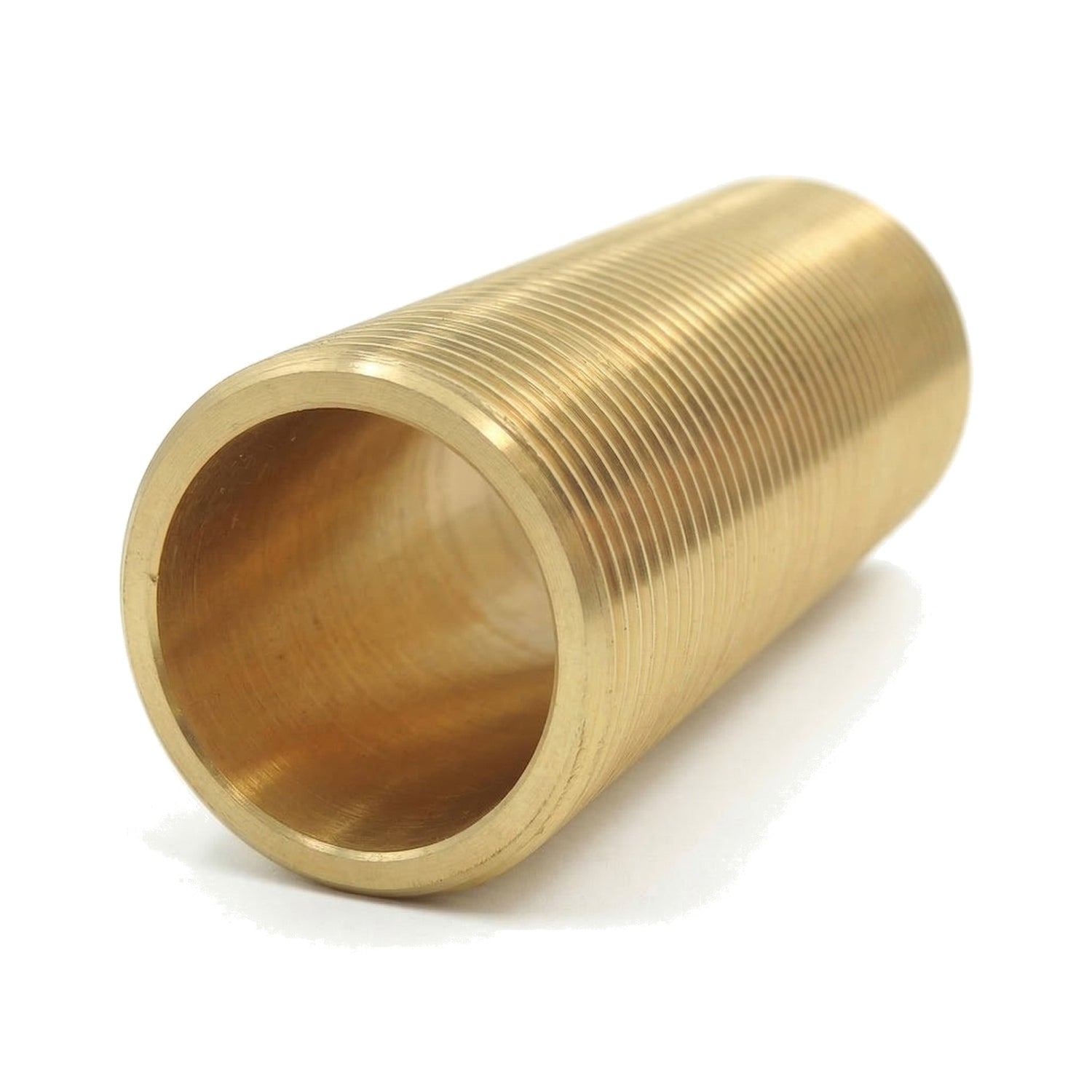

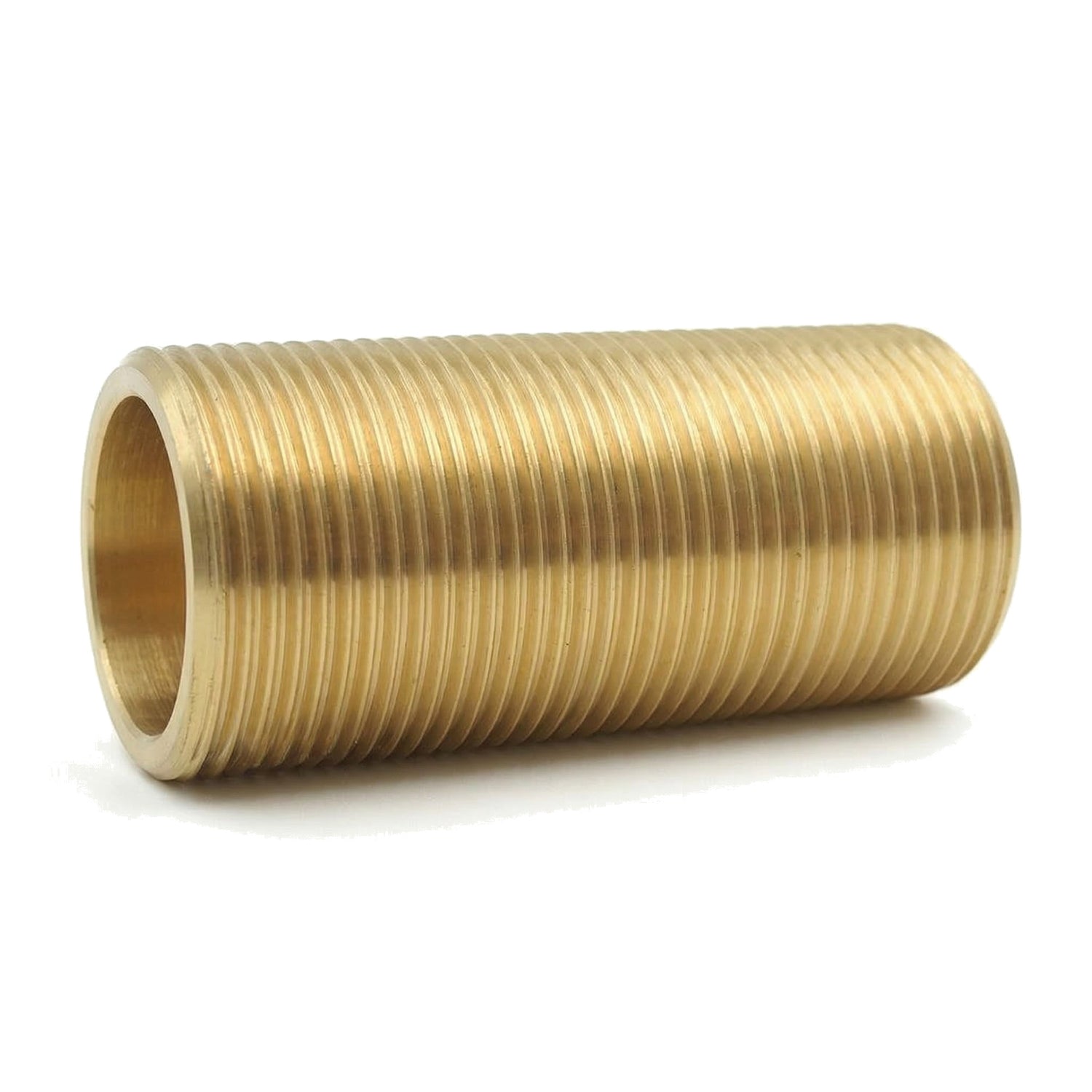

Gwintowana rura przejściowa z mosiądzu, z gwintem zewnętrznym na obu końcach, do przechodzenia przez przegrodę, blat roboczy lub ścianę. Utrzymywana na miejscu przez nakrętki kontrujące (sprzedawane osobno). Gwint ISO 228-1 BSPP.
Opis gwintowanej rury przejściowej z mosiądzu
Ta gwintowana rura przejściowa pozwala na przeprowadzenie instalacji lub kabla przez ścianę, podłogę lub blat roboczy. Oba końce z gwintem zewnętrznym umożliwiają przymocowanie rury po obu stronach przegrody za pomocą nakrętek kontrujących lub złączek z gwintem wewnętrznym.
W hydraulice służy jako przejście poprzeczne dla doprowadzeń lub odpływów. W dekoracji jest kluczowym elementem do przeprowadzenia kabla elektrycznego przez widoczny mosiężny oprawę lub do stworzenia punktu mocowania przechodzącego.
Dane techniczne
| Materiał | Mosiądz CW617N - 4MS |
| Kolor | Mosiądz złocony |
| Ciśnienie nominalne | PN 16 bar |
| Norma gwintu | ISO 228-1 - BSPP Gaz (gwint cylindryczny) |
| Szczelność | Uszczelnienie za pomocą uszczelki płaskiej (grubość od 1 mm) |
| Powierzchnie uszczelniające | Płaskie i szerokie na końcówkach z gwintem zewnętrznym i gwintem wewnętrznym |
| Kształt | Gwintowana rura cylindryczna |
| Rodzaj | Gwint zewnętrzny / Gwint zewnętrzny (gwintowany na obu końcach) |
| Ciecze kompatybilne | Woda pitna, woda glikolowa, ciecze kompatybilne |
| Temperatura | Zależnie od wybranego rodzaju uszczelnienia |
| Zastosowanie | Doprowadzenie wody pitnej, ogólna hydraulika, HVAC |
Warunki użytkowania i instalacji
- Ciśnienie robocze : PN 16 bar
- Temperatura : Zależnie od wybranego rodzaju uszczelnienia
- Ciecze : Woda pitna, woda glikolowa, ciecze kompatybilne
- Instalacja : Stosować umiarkowany moment dokręcania i wybierać odpowiednie materiały (ryzyko korozji galwanicznej). Płaskie elementy mocujące dostosowane do kluczy dostępnych na rynku.
Certyfikaty i Zgodność
- Woda pitna: Zgodne z rozporządzeniem z 25 czerwca 2020 dotyczącym materiałów i produktów metalowych przeznaczonych do instalacji mających kontakt z wodą przeznaczoną do spożycia przez ludzi.
- 4MS : Zgodne z wymaganiami 4MS — harmonizacja zasad certyfikacji europejskiej dla materiałów i produktów mających kontakt z wodą pitną.
Zastosowania i wskazówki montażowe
Zastosowania
- Instalacje domowe: podłączenie instalacji ciepłej i zimnej wody
- Instalacje przemysłowe: instalacje zgodne z PN 16 bar
- Wystrój wnętrz: tworzenie lamp, półek, wieszaków na ręczniki z widocznym mosiądzem
- DIY i kreatywne majsterkowanie: projekty na wymiar z złączkami do wkręcania
- Oświetlenie i lampy: przejście kabla elektrycznego przez wspornik do stworzenia lampy mosiężnej
Wskazówki montażowe
- Użyj taśmy PTFE (teflonowej) lub nici uszczelniającej, aby zapewnić szczelność na gwintach zewnętrznych
- Dla powierzchni uszczelniających płaskich użyj uszczelki płaskiej o minimalnej grubości 1 mm
- Dokręcaj za pomocą klucza płaskiego lub klucza nastawnego — nie używaj szczypiec nastawnych, aby nie uszkodzić elementu
- Stosuj umiarkowany moment dokręcania — nadmierne dokręcenie może uszkodzić gwint

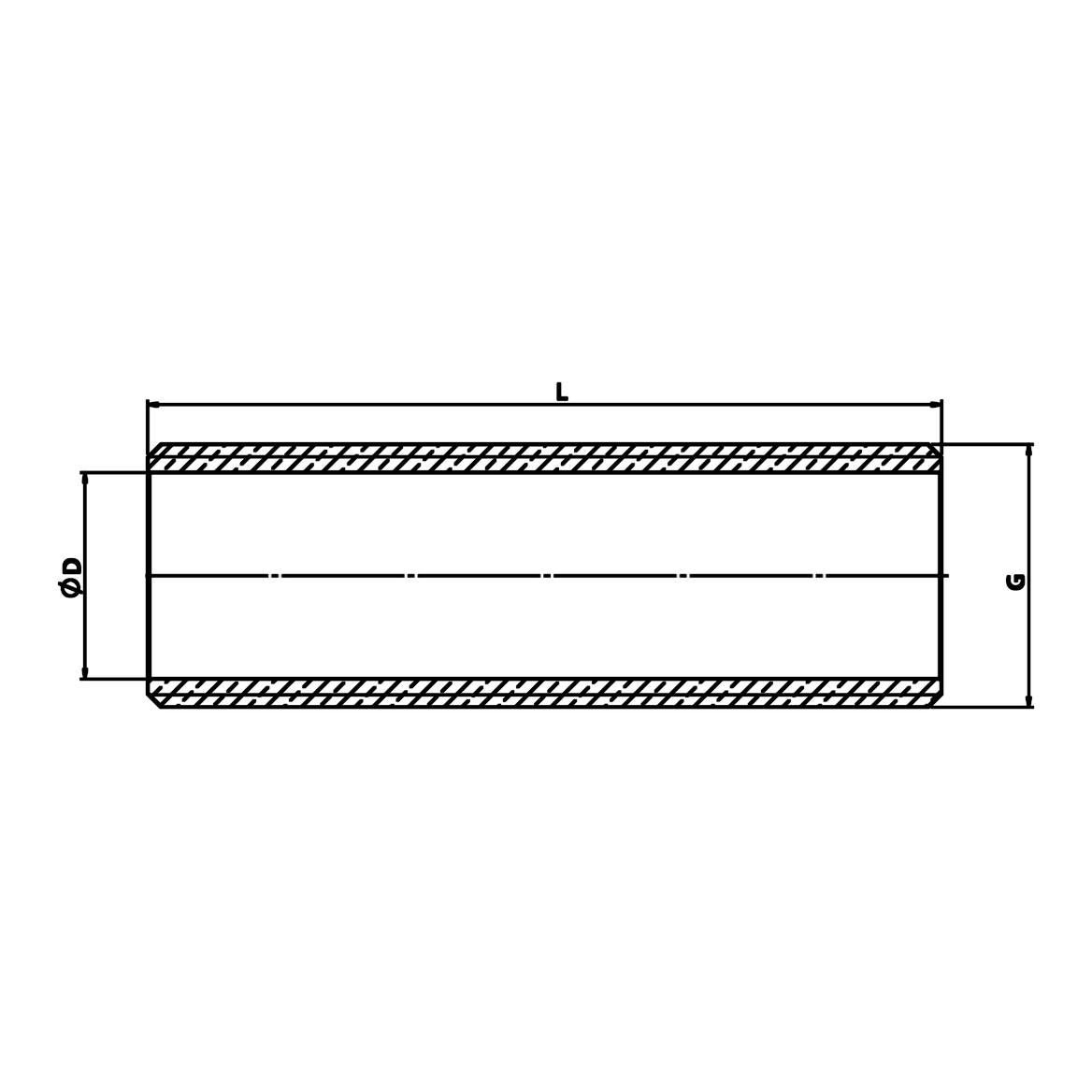

Rysunek techniczny
Wymiary (mm)
Wszystkie wymiary podane są w milimetrach (mm), chyba że zaznaczono inaczej.
| G | G (mm) | Śr. zewn. | L |
|---|---|---|---|
| 3/8" | 12x17 | 11 | 100 |
| 1/2" | 15x21 | 15 | 100 |
| 3/4" | 20x27 | 20 | 100 |
| 1" | 26x34 | 26 | 100 |
Odpowiedniki rozmiarów
Ta rura przejściowa jest dostępna w następujących rozmiarach. Użyj tej tabeli, aby znaleźć odpowiednik między milimetrami, calami i DN.
| Rozmiar (mm) | 12x17 | 15x21 | 20x27 | 26x34 |
|---|---|---|---|---|
| Cale | 3/8'' | 1/2'' | 3/4'' | 1'' |
| DN | DN10 | DN15 | DN20 | DN25 |
| Śr. zewn. rury | 17 mm | 21 mm | 27 mm | 34 mm |
Wygląd elementu może się różnić w zależności od partii w magazynie (zobacz zdjęcia). Skontaktuj się z nami w celu potwierdzenia.
