Korek gwint wewnętrzny mosiądz

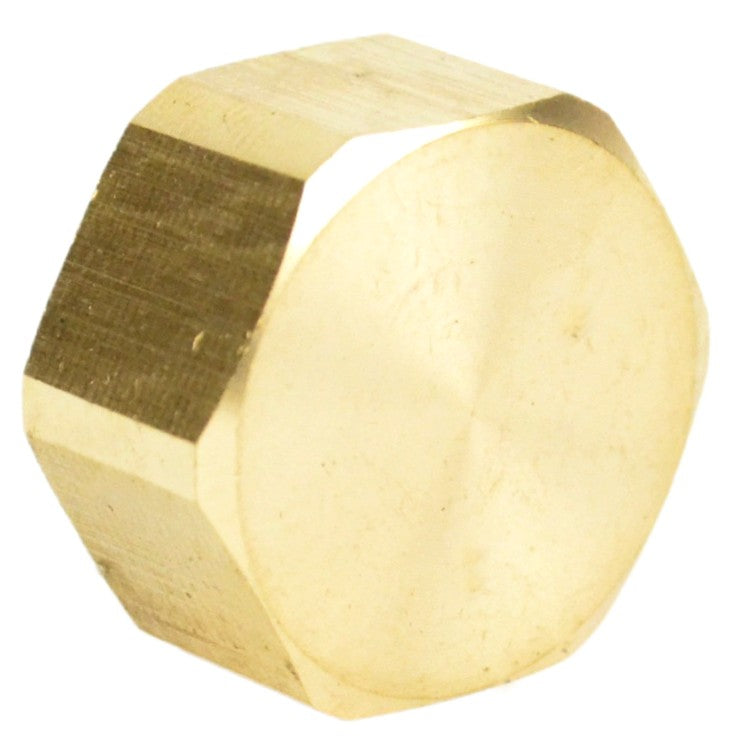

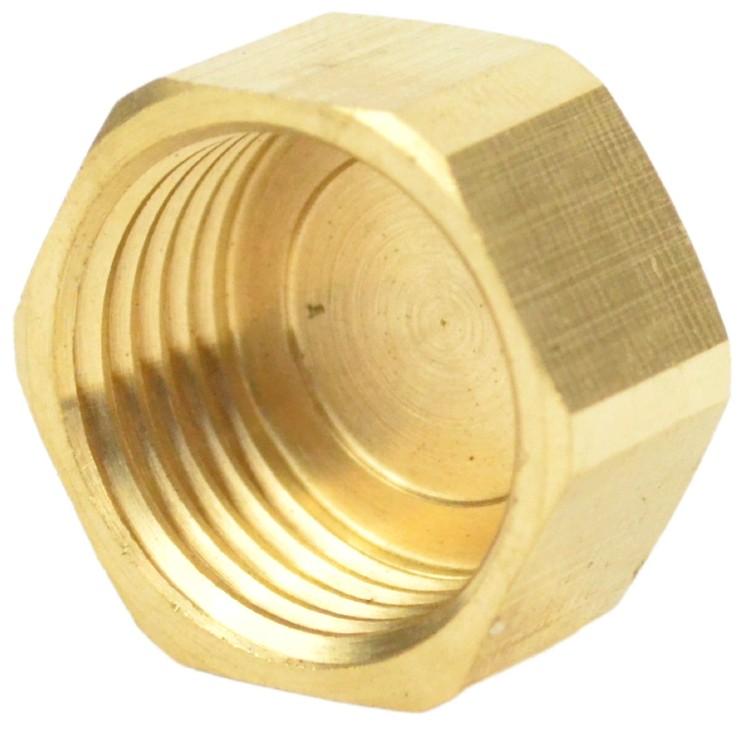

Korek z gwintem wewnętrznym z mosiądzu do wkręcania, umożliwiający zamknięcie rury lub złączki z gwintem zewnętrznym. Niezbędny do schludnego zakończenia instalacji lub tymczasowego zablokowania wyjścia. Gwint zgodny z ISO 228-1 BSPP.
Opis korka z gwintem wewnętrznym z mosiądzu
Ten korek z gwintem wewnętrznym (gwintowany wewnętrznie) wkręca się na element z gwintem zewnętrznym, aby hermetycznie zamknąć koniec obwodu. Jest kompatybilny ze wszystkimi złączkami z gwintem zewnętrznym o tym samym rozmiarze dostępnymi na stronie.
Jego kształt 6-kątny umożliwia łatwe dokręcanie i odkręcanie kluczem. Montaż bez spawania. W dekoracji korek służy jako estetyczne wykończenie do schludnego zakończenia widocznego połączenia złączek mosiężnych.
Dane techniczne
| Materiał | Mosiądz CW617N - 4MS |
| Kolor | Mosiądz złocony |
| Ciśnienie nominalne | PN 16 bar |
| Norma gwintu | ISO 228-1 - BSPP Gaz (gwint cylindryczny) |
| Szczelność | Uszczelnienie za pomocą uszczelki płaskiej (grubość od 1 mm) |
| Powierzchnie uszczelniające | Płaskie i szerokie na końcówkach z gwintem zewnętrznym i gwintem wewnętrznym |
| Kształt | 6-kątny (wkręcany kluczem) |
| Rodzaj | Gwint wewnętrzny (gwintowane wewnętrznie) |
| Ciecze kompatybilne | Woda pitna, woda glikolowa, ciecze kompatybilne |
| Temperatura | Zależnie od wybranego rodzaju uszczelnienia |
| Zastosowanie | Doprowadzenie wody pitnej, ogólna hydraulika, HVAC |
Warunki użytkowania i instalacji
- Ciśnienie robocze : PN 16 bar
- Temperatura : Zależnie od wybranego rodzaju uszczelnienia
- Ciecze : Woda pitna, woda glikolowa, ciecze kompatybilne
- Instalacja : Należy stosować umiarkowany moment dokręcania i wybierać odpowiednie materiały (ryzyko korozji galwanicznej). Płaskie elementy mocujące dostosowane do kluczy dostępnych na rynku.
Certyfikaty i Zgodność
- Woda pitna: Zgodne z rozporządzeniem z 25 czerwca 2020 dotyczącego materiałów i produktów metalowych przeznaczonych do instalacji mających kontakt z wodą przeznaczoną do spożycia przez ludzi.
- 4MS : Zgodne z wymaganiami 4MS — Harmonizacja zasad certyfikacji europejskiej dla materiałów i produktów mających kontakt z wodą pitną.
Zastosowania i wskazówki montażowe
Zastosowania
- Instalacje domowe: podłączenie instalacji ciepłej i zimnej wody
- Instalacje przemysłowe: instalacje zgodne z PN 16 bar
- Wystrój wnętrz: tworzenie lamp, półek, wieszaków na ręczniki z widocznym mosiądzem
- DIY i kreatywne majsterkowanie: projekty na wymiar z złączkami do wkręcania
Wskazówki montażowe
- Użyj taśmy PTFE (teflonowej) lub nici uszczelniającej, aby zapewnić szczelność na gwintach zewnętrznych
- Dla powierzchni uszczelniających płaskich użyj uszczelki płaskiej o minimalnej grubości 1 mm
- Dokręcaj za pomocą klucza płaskiego lub klucza nastawnego — nie używaj szczypiec nastawnych, aby nie uszkodzić elementu
- Stosuj umiarkowany moment dokręcania — nadmierne dokręcenie może uszkodzić gwint

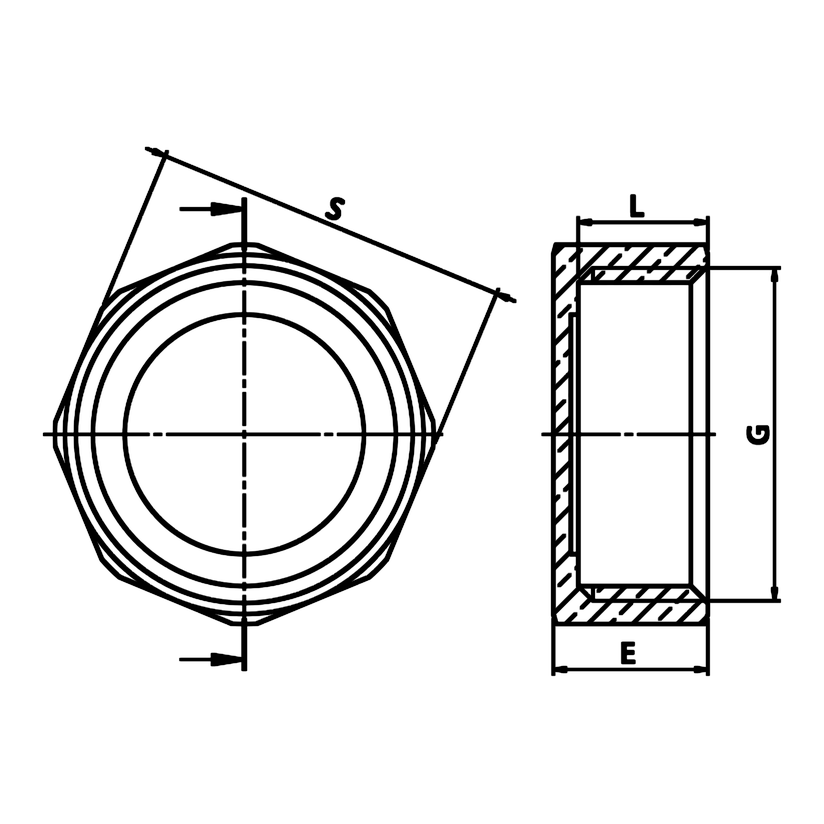

Rysunek techniczny
Wymiary (mm)
Wszystkie wymiary podane są w milimetrach (mm), chyba że zaznaczono inaczej.
| G | G (mm) | S | L | E |
|---|---|---|---|---|
| 1/8" | 5x10 | 13 | 6 | 7.5 |
| 1/4" | 8x13 | 16 | 8 | 10 |
| 3/8" | 12x17 | 19 | 8.5 | 10.5 |
| 1/2" | 15x21 | 23 | 10 | 12 |
| 3/4" | 20x27 | 29 | 11 | 13 |
| 1" | 26x34 | 36 | 13 | 15.5 |
| 1"1/4 | 33x42 | 45 | 14 | 16.5 |
| 1"1/2 | 40x49 | 52 | 15.5 | 18.5 |
| 2" | 50x60 | 64 | 17 | 20 |
Odpowiedniki rozmiarów
Ten korek jest dostępny w następujących rozmiarach. Użyj tej tabeli, aby znaleźć odpowiednik między milimetrami, calami i DN.
| Rozmiar (mm) | 5x10 | 8x13 | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|---|---|
| Cale | 1/8'' | 1/4'' | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN5 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Śr. zewn. rury | 10 mm | 13 mm | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |

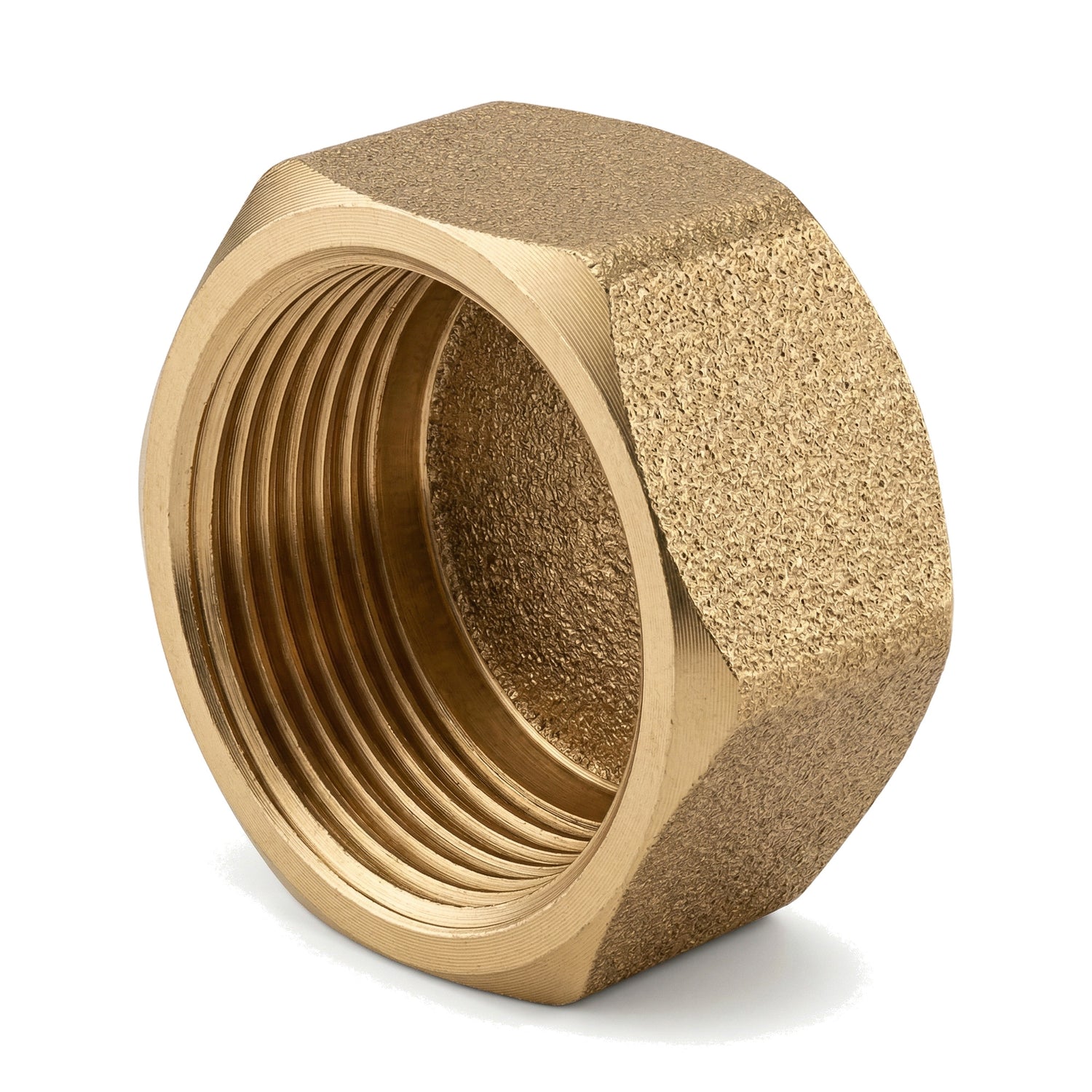

Wygląd elementu może się różnić w zależności od partii w magazynie (zobacz zdjęcia). Skontaktuj się z nami w celu potwierdzenia.
