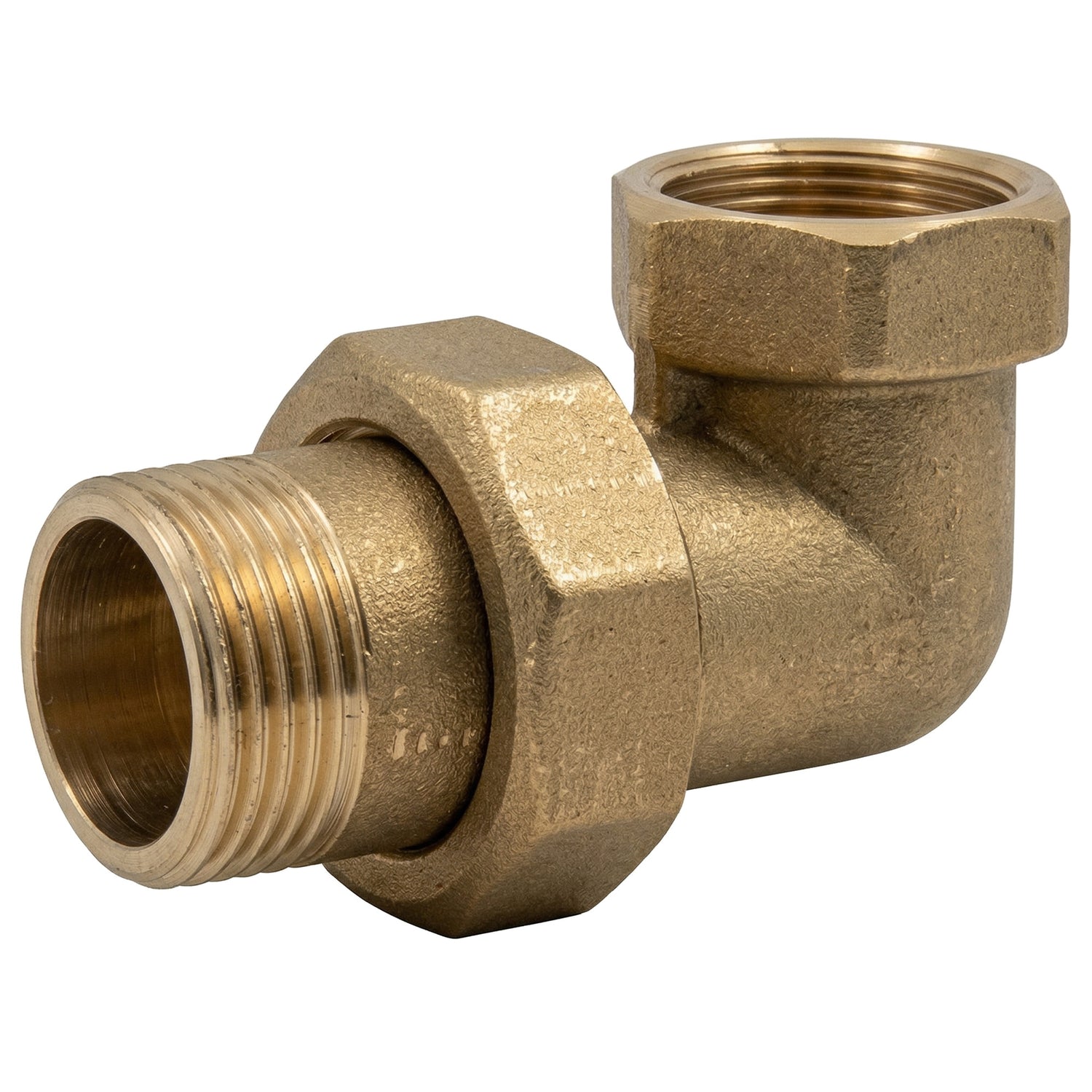

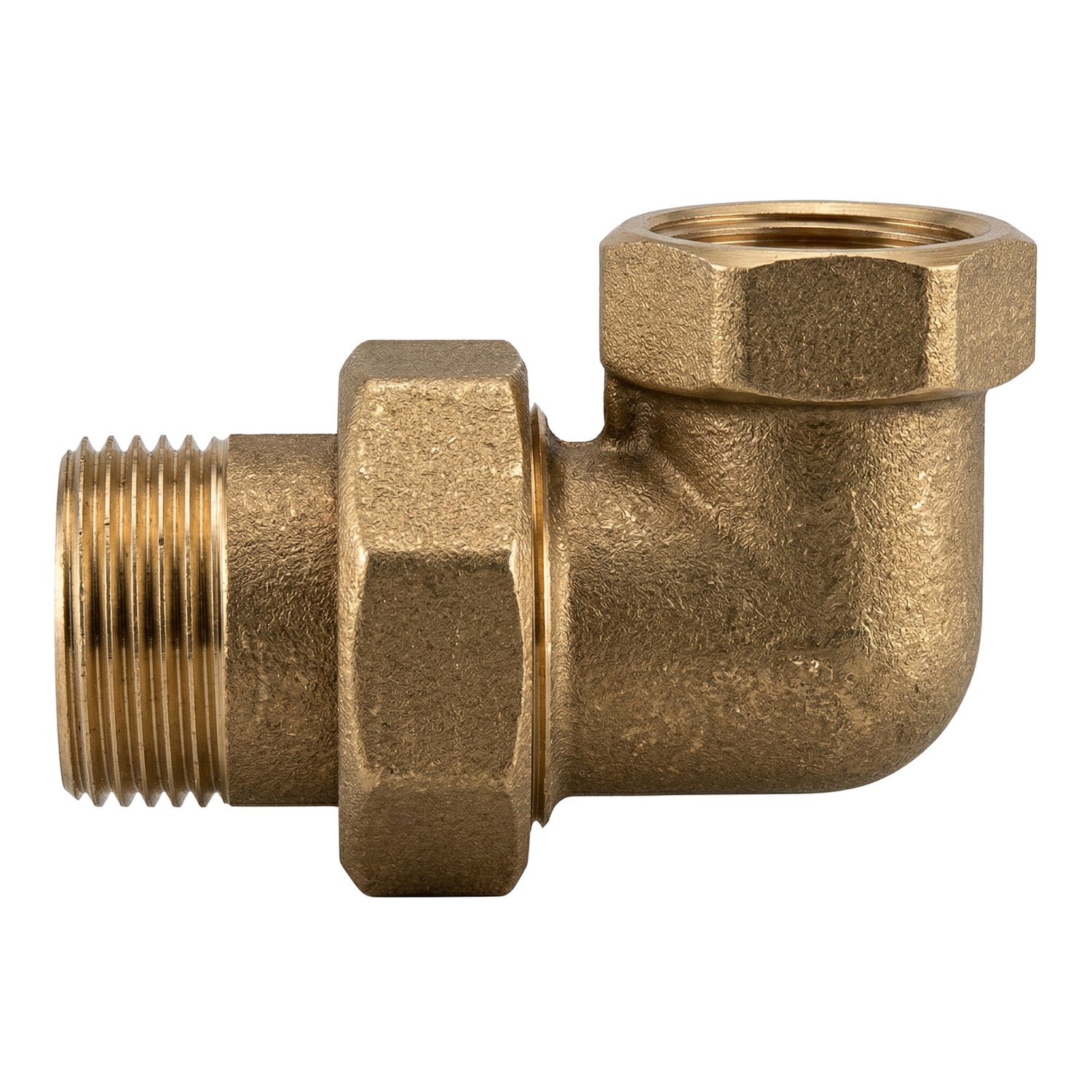

Złączka śrubunek kolano GZ/GW mosiądz
Złączka śrubunkowa kolano GZ/GW z mosiądzu, łącząca kolano 90° i demontowalny śrubunek w jednym elemencie. Umożliwia zmianę kierunku z możliwością szybkiego demontażu. Norma ISO 228-1 BSPP.
Opis złączki śrubunkowej kolano GZ/GW z mosiądzu
Ten dwufunkcyjny złączka łączy funkcję kolana 90° oraz demontowalnego śrubunku. Wbudowana nakrętka obrotowa umożliwia łatwe odłączenie części kolanowej bez przesuwania sąsiednich rur.
Szczególnie przydatny do podłączenia armatury ściennej, grzejników lub urządzeń sanitarnych wymagających zmiany kierunku i dostępu do konserwacji. Strona z gwintem zewnętrznym wkręca się w złączkę z gwintem wewnętrznym, strona z gwintem wewnętrznym przyjmuje złączkę z gwintem zewnętrznym.
Charakterystyka techniczna
| Materiał | Mosiądz CW617N - 4MS |
| Kolor | Mosiądz złocony |
| Ciśnienie nominalne | PN 16 bar |
| Norma gwintu | ISO 228-1 - BSPP Gaz (gwint cylindryczny) |
| Uszczelnienie | Przez gwint stożkowy metal-metal (bez uszczelki) |
| Kształt | 6-kątny (wkręcany kluczem) |
| Rodzaj | Gwint zewnętrzny (gwintowany) / Gwint wewnętrzny (gwintowane wewnętrznie) z nakrętką obrotową |
| Kąt | 90° |
| Typ | Śrubunek kolano demontowalny z gwintem stożkowym |
| Ciecze kompatybilne | Woda pitna, woda glikolowa, ciecze kompatybilne |
| Temperatura | Zależnie od wybranego rodzaju uszczelnienia |
| Zastosowanie | Doprowadzenie wody pitnej, instalacje sanitarne, HVAC |
Warunki użytkowania i instalacji
- Ciśnienie robocze : PN 16 bar
- Temperatura : Zależnie od wybranego rodzaju uszczelnienia
- Ciecze : Woda pitna, woda glikolowa, ciecze kompatybilne
- Instalacja : Należy stosować umiarkowany moment dokręcania i wybierać odpowiednie materiały (ryzyko korozji galwanicznej). Płaskowniki dopasowane do kluczy dostępnych na rynku.
Certyfikaty i Zgodność
- Woda pitna: Zgodne z rozporządzeniem z 25 czerwca 2020 dotyczącym materiałów i produktów metalowych przeznaczonych do instalacji mających kontakt z wodą przeznaczoną do spożycia przez ludzi.
- 4MS : Zgodne z wymaganiami 4MS — harmonizacja europejskich zasad certyfikacji materiałów i produktów mających kontakt z wodą pitną.
Zastosowania i wskazówki montażowe
Zastosowania
- Instalacje domowe: podłączenie instalacji ciepłej i zimnej wody
- Instalacje przemysłowe: instalacje zgodne z PN 16 bar
- Wystrój wnętrz: tworzenie lamp, półek, mosiężnych wieszaków na ręczniki na widoku
- DIY i kreatywne majsterkowanie: projekty na wymiar z złączkami do wkręcania
Wskazówki montażowe
- Uszczelnienie zapewnia stożkowe połączenie metal-metal — uszczelka nie jest potrzebna
- Dokręcaj za pomocą klucza płaskiego lub klucza nastawnego — nie używaj szczypiec nastawnych, aby nie uszkodzić elementu
- Stosuj umiarkowany moment dokręcania — nadmierne dokręcenie może uszkodzić stożkowe połączenie

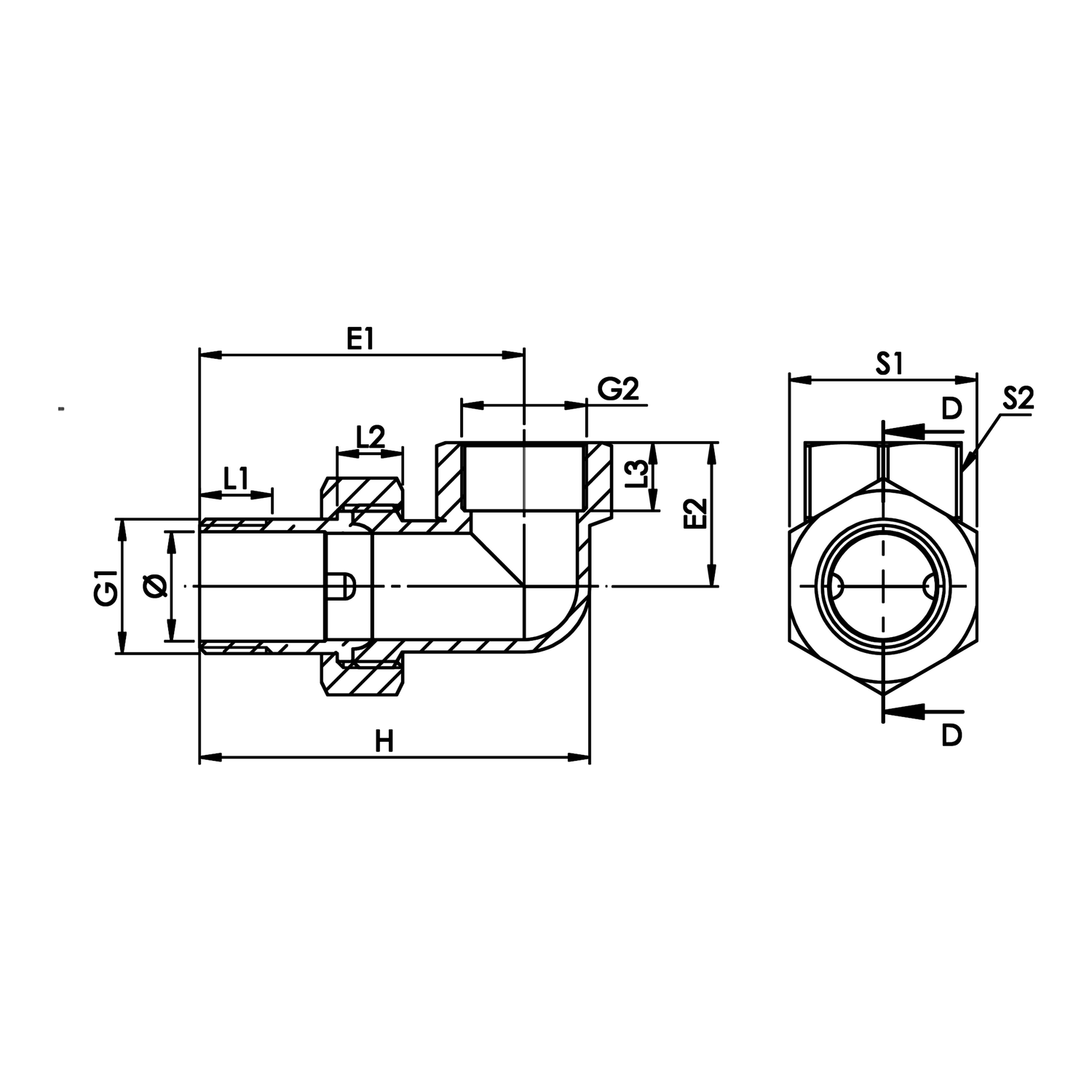

Rysunek techniczny
Wymiary (mm)
Wszystkie wymiary podane są w milimetrach (mm), chyba że zaznaczono inaczej.
| O | O (mm) | G1 | G2 | E1 | E2 | L1 | L2 | L3 | H | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 16 | 15 | 46 | 18 | 11 | 9 | 9 | 55 | 25 | 21 |
| 1/2" | 15x21 | 20 | 19 | 51 | 22 | 12 | 10 | 11 | 63 | 30 | 25 |
| 3/4" | 20x27 | 26 | 25 | 61 | 26 | 13 | 12 | 11 | 74 | 37 | 31 |
| 1" | 26x34 | 33 | 30 | 68 | 34 | 14 | 13 | 17 | 83 | 46 | 37 |
| 1"1/4 | 33x42 | 42 | 39 | 82 | 40 | 17 | 15 | 21 | 100 | 52 | 48 |
Odpowiedniki rozmiarów
Ta złączka śrubunkowa kolano jest dostępna w następujących rozmiarach. Użyj tej tabeli, aby znaleźć odpowiednik między milimetrami, calami i DN.
| Rozmiar (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 |
|---|---|---|---|---|---|
| Cale | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 |
| Średnica zewnętrzna rury | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm |
Wygląd elementu może się różnić w zależności od partii w magazynie (zobacz zdjęcia). Skontaktuj się z nami w celu potwierdzenia.
