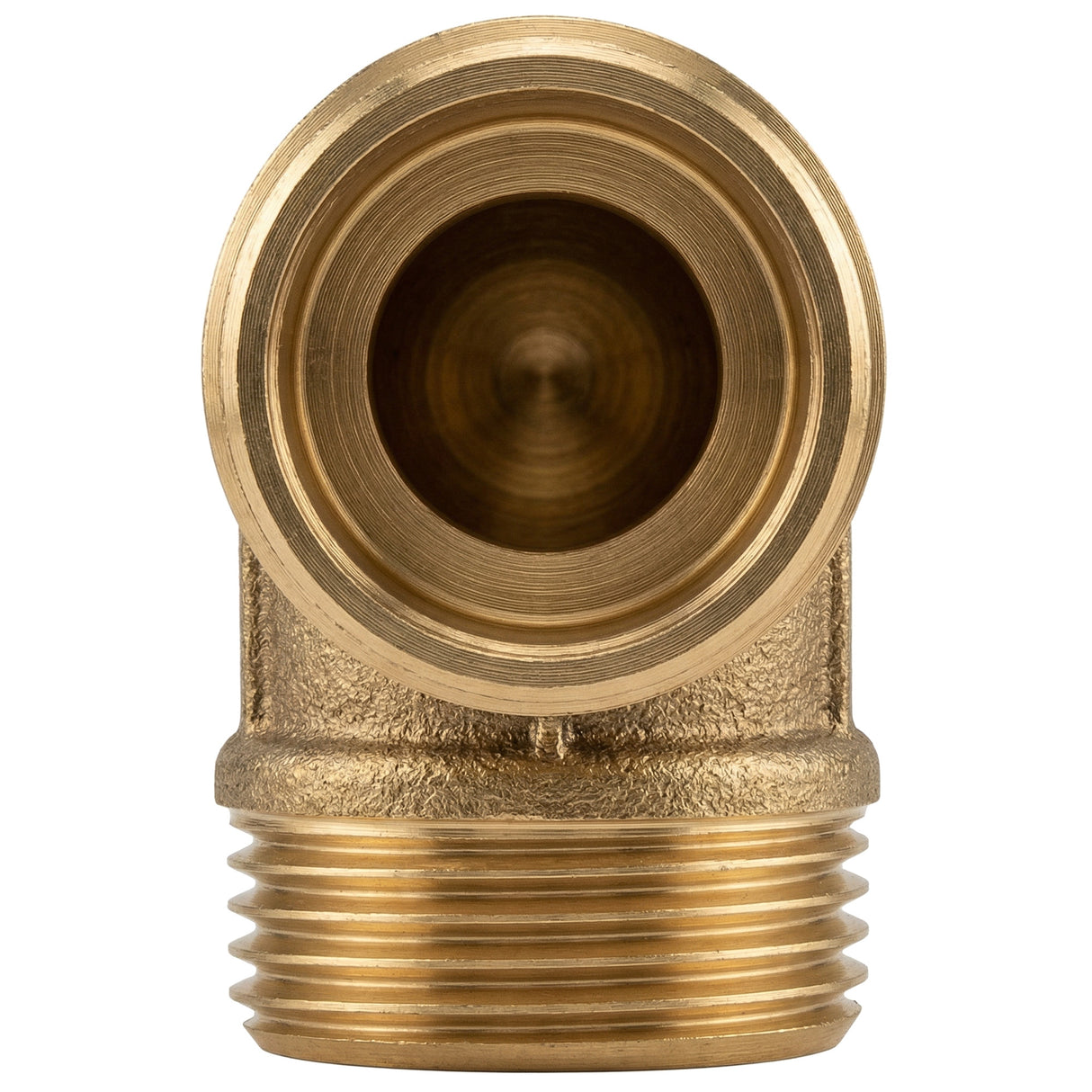

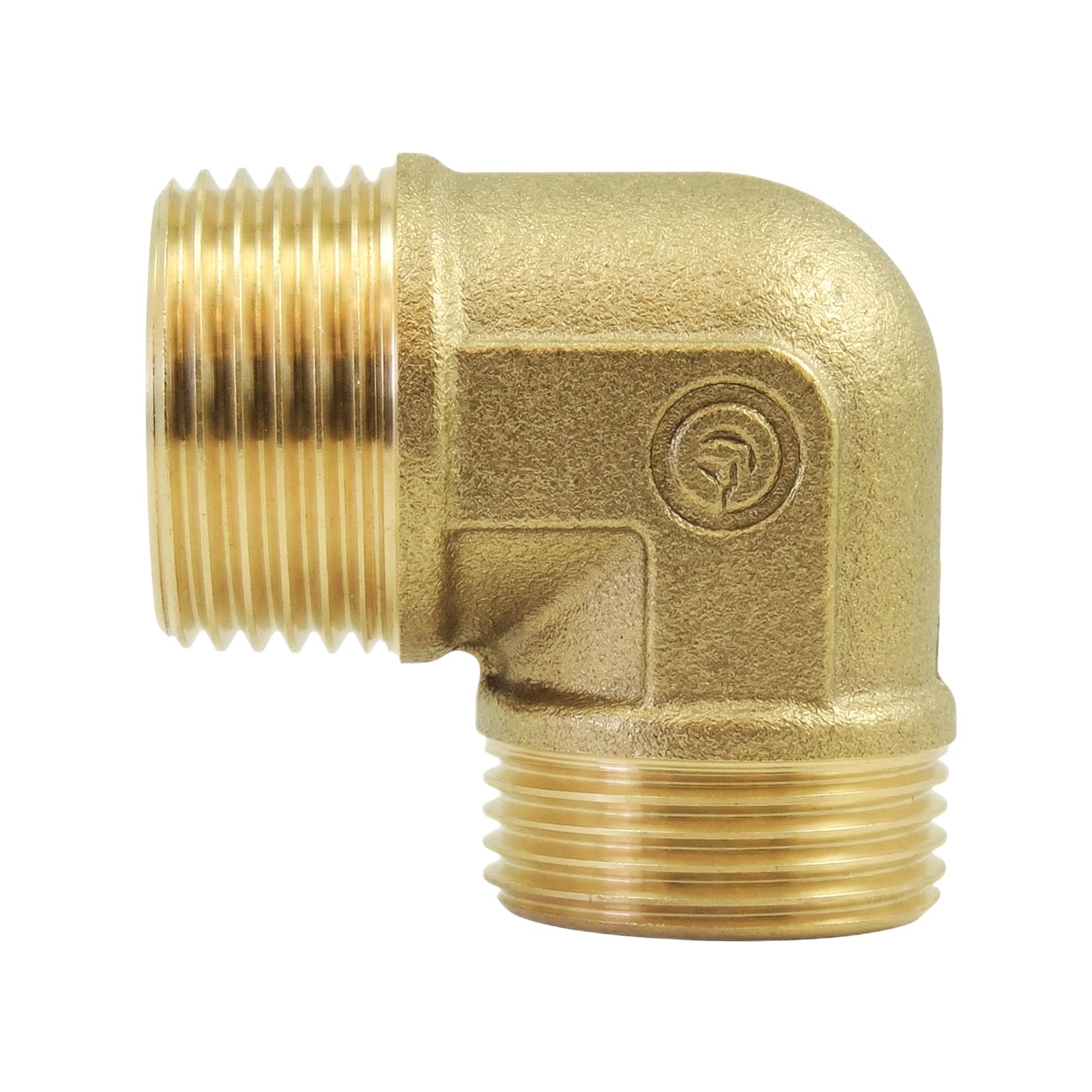

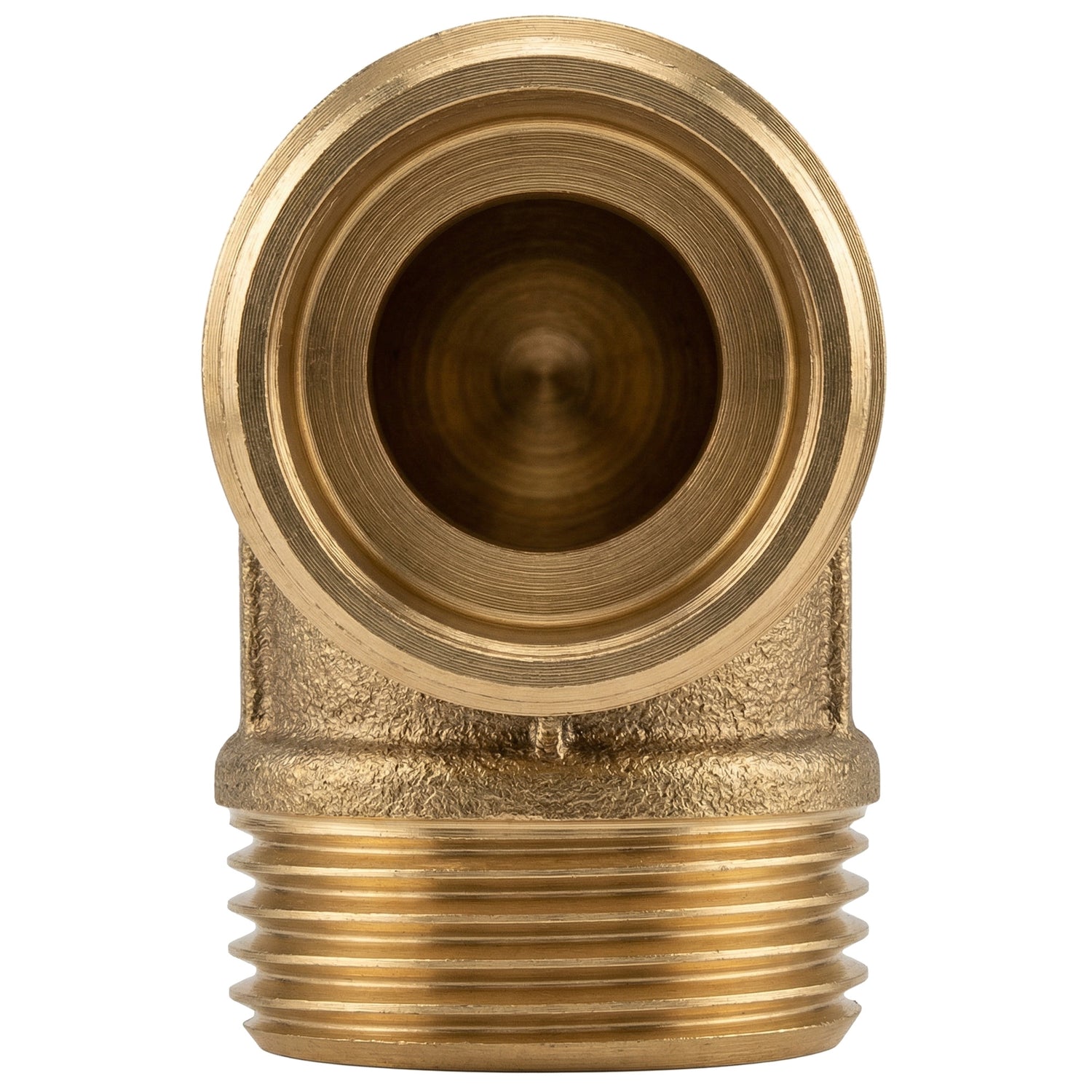

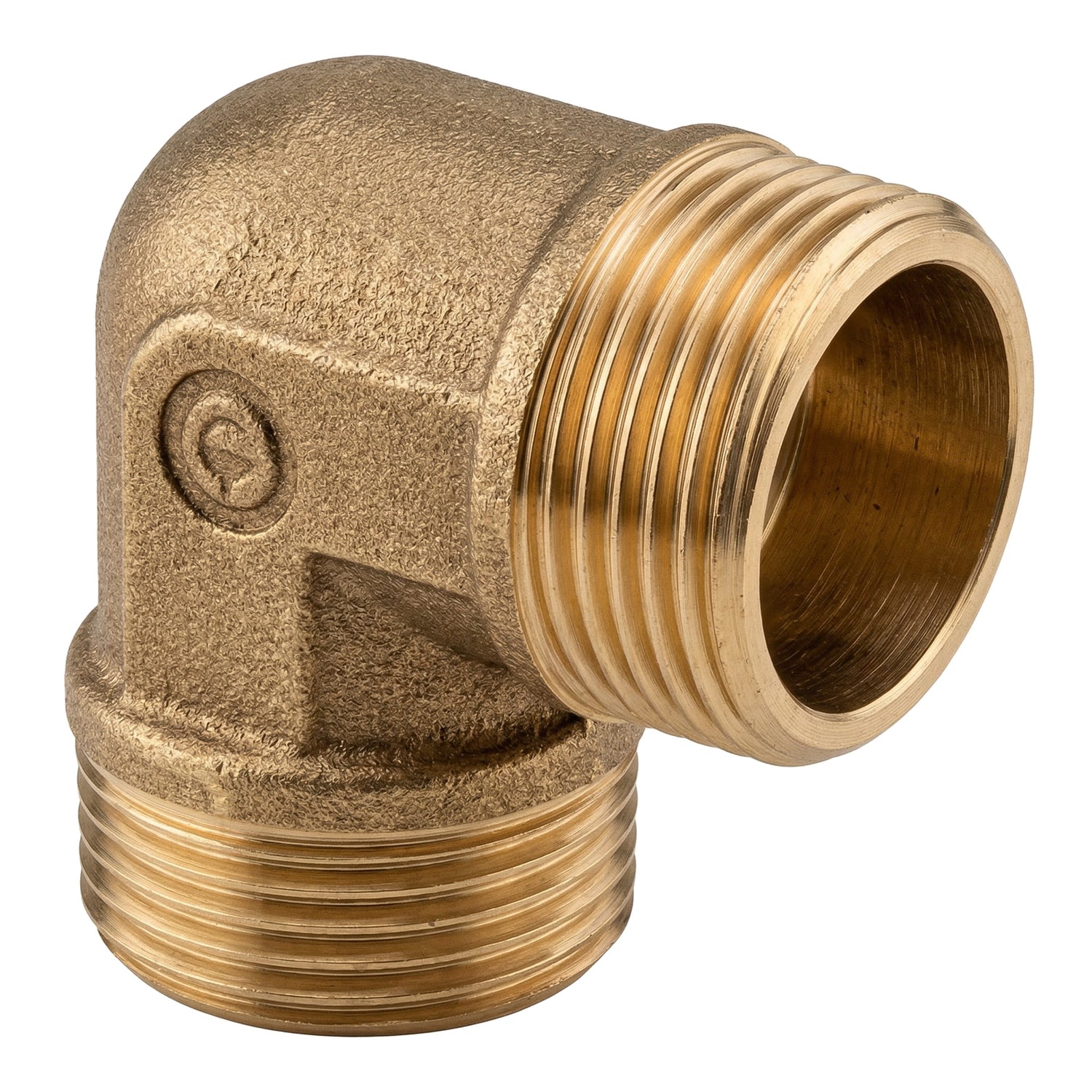

Kolano 90° M/M mosiądz
Kolano 90° z gwintem zewnętrznym/gwintem zewnętrznym z mosiądzu do wkręcania, umożliwiające wykonanie zakrętu pod kątem prostym między dwoma elementami z gwintem wewnętrznym. Oba końce gwintowane wkręcają się bezpośrednio w gwintowane części. Gwint zgodny z ISO 228-1 BSPP. Idealne do hydrauliki i dekoracji.
Opis kolana 90° z gwintem zewnętrznym/gwintem zewnętrznym z mosiądzu
To kolano z gwintem zewnętrznym/gwintem zewnętrznym tworzy kąt 90° poprzez wkręcenie w dwa gwintowane elementy z gwintem wewnętrznym. Jest szczególnie odpowiednie w sytuacjach, gdy oba łączone elementy mają wejścia z gwintem wewnętrznym, na przykład przy łączeniu mufy i trójnika.
Złączka bez spawania z korpusem o 6 płaszczyznach dla łatwego dokręcania. Zgodna z normami branżowymi, to kolano jest również bardzo cenione w projektach dekoracji przemysłowej z widocznym mosiądzem, gdzie zapewnia solidną i ciepłą estetykę.
Dane techniczne
| Materiał | Mosiądz CW617N - 4MS |
| Kolor | Mosiądz złocony |
| Ciśnienie nominalne | PN 16 bar |
| Norma gwintu | ISO 228-1 - BSPP gaz (gwint cylindryczny) |
| Szczelność | Uszczelnienie za pomocą uszczelki płaskiej (grubość od 1 mm) |
| Powierzchnie uszczelniające | Płaskie i szerokie na końcówkach z gwintem zewnętrznym i gwintem wewnętrznym |
| Kształt | 6-kątny (wkręcany kluczem) |
| Typ | Gwint zewnętrzny / Gwint zewnętrzny (gwintowany z obu stron) |
| Kąt | 90° |
| Ciecze kompatybilne | Woda pitna, woda glikolowa, ciecze kompatybilne |
| Temperatura | Zależnie od wybranego rodzaju uszczelnienia |
| Zastosowanie | Doprowadzenie wody pitnej, ogólna hydraulika, HVAC |
Warunki użytkowania i instalacji
- Ciśnienie robocze : PN 16 bar
- Temperatura : Zależnie od wybranego rodzaju uszczelnienia
- Ciecze : Woda pitna, woda glikolowa, ciecze kompatybilne
- Instalacja : Należy stosować umiarkowany moment dokręcania i wybierać odpowiednie materiały (ryzyko korozji galwanicznej). Płaskie elementy mocujące dostosowane do kluczy dostępnych na rynku.
Certyfikaty i zgodność
- Woda pitna: Zgodne z rozporządzeniem z 25 czerwca 2020 dotyczącego materiałów i produktów metalowych przeznaczonych do instalacji mających kontakt z wodą przeznaczoną do spożycia przez ludzi.
- 4MS : Zgodne z wymaganiami 4MS — harmonizacja zasad certyfikacji europejskiej dla materiałów i produktów mających kontakt z wodą pitną.
Zastosowania i wskazówki montażowe
Zastosowania
- Instalacje domowe: podłączenie instalacji ciepłej i zimnej wody
- Instalacje przemysłowe: instalacje zgodne z PN 16 bar
- Wystrój wnętrz: tworzenie lamp, półek, wieszaków na ręczniki z widocznym mosiądzem
- DIY i kreatywne majsterkowanie: projekty na wymiar z złączkami do wkręcania
Wskazówki montażowe
- Użyj taśmy PTFE (teflonowej) lub konopi uszczelniających, aby zapewnić szczelność na gwintach zewnętrznych
- Dla powierzchni uszczelniających płaskich użyj uszczelki płaskiej o minimalnej grubości 1 mm
- Dokręcaj za pomocą klucza płaskiego lub klucza nastawnego — nie używaj szczypiec nastawnych, aby nie uszkodzić elementu
- Stosuj umiarkowany moment dokręcania — nadmierne dokręcenie może uszkodzić gwint
Rysunek techniczny
Wymiary (mm)
Wszystkie wymiary podane są w milimetrach (mm), chyba że zaznaczono inaczej.
| G | G (mm) | OD | L | E | H |
|---|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 8.5 | 28.5 | 21 |
| 1/2" | 15x21 | 14.6 | 10 | 34.5 | 25 |
| 3/4" | 20x27 | 19.7 | 11 | 41 | 29 |
| 1" | 26x34 | 26 | 13 | 50 | 34.5 |
| 1"1/4 | 33x42 | 34 | 14 | 60.5 | 41 |
| 1"1/2 | 40x49 | 40 | 15.5 | 68.75 | 46 |
| 2" | 50x60 | 51 | 17 | 82.5 | 54 |
Odpowiedniki rozmiarów
To kolano jest dostępne w następujących rozmiarach. Użyj tej tabeli, aby znaleźć odpowiednik między milimetrami, calami i DN.
| Rozmiar (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Cale | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Śr. zewn. rury | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
Wygląd elementu może się różnić w zależności od partii w magazynie (zobacz zdjęcia). Skontaktuj się z nami w celu potwierdzenia.
