Niezależnie czy jesteś amatorem hydrauliki, zapalonym majsterkowiczem czy fanem projektów DIY w deco przemysłowym, pierwszym krokiem jest nauczyć się prawidłowo ciąć, gwintować i łączyć rurę ocynkowaną. Skorzystaj z naszego przewodnika krok po kroku jak ciąć i gwintować rurę stalową. Następnie, aby w pełni zrozumieć normy regulujące te produkty, odwołaj się do kluczowego przewodnika EN 10241 / ISO 7-1 dla rur stalowych ocynkowanych gwintowanych. Ignorowanie tych niuansów szybko prowadzi do przecieków, kosztownych niezgodności i słabych połączeń. Ten artykuł skupia się na gwintach stosowanych w złączkach i rurach oferowanych przez Home Invasion (żeliwo ciągliwe EN 10242, rury stalowe EN 10255), abyś mógł wykonać montaż za pierwszym razem.
1. Co to jest gwint?
Gwint to spirala rowków – zwojów – przeznaczona do wkręcania dwóch elementów w siebie. Aby go rozpoznać, zapamiętaj:
-
Średnica nominalna: wyrażona w calach (¼", ½"…) ; różna od rzeczywistej średnicy zewnętrznej.
👉 Potrzebujesz szybkiej konwersji? Sprawdź naszą tabelę średnic DN-mm-cale. - Skok: odległość między dwoma zwojami, w TPI (zwoje na cal) lub w milimetrach.

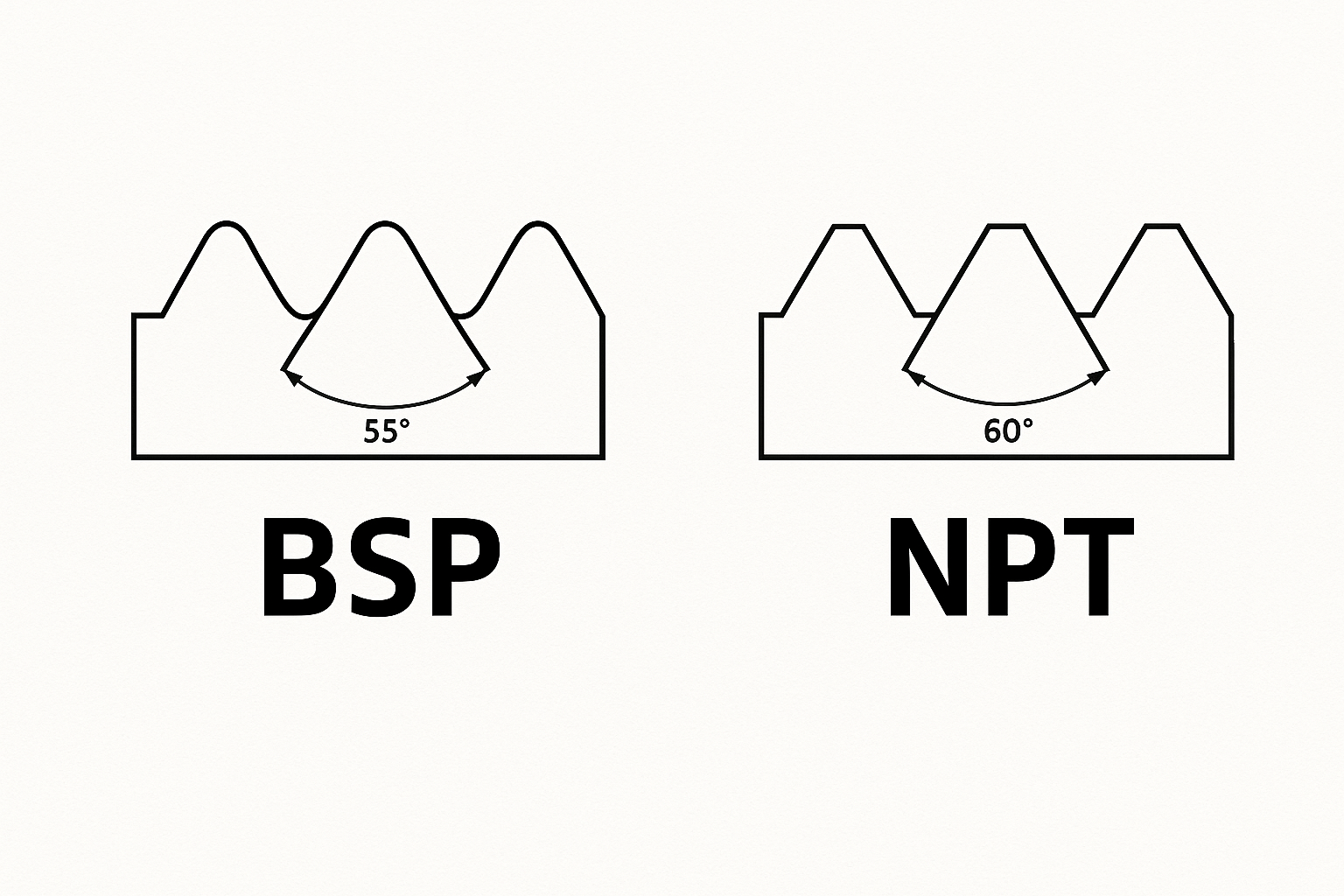

- Kąt boków: 55° dla gwintów BSP (norma ISO 7-1 lub ISO 228-1) i 60° dla NPT (ASME B1.20.1).
- Stożkowość: cylindryczny (stała średnica) lub stożkowy (redukcja 1:16 dla BSPT/NPT).
2. Trzy główne typy gwintów hydraulicznych
2.1 Gwint BSPT – British Standard Pipe Taper (ISO 7-1 / EN 10226-1)
- Profil 55°, wierzchołki lekko ścięte (nie zaokrąglone) dla lepszego chwytu.
- Stożkowość 1:16 → uszczelnienie mechaniczne przez dokręcenie + PTFE lub pasta.
- Zastosowania: sieci powietrza, gazu, pary niskociśnieniowej, instalacje deco przemysłowe w rurach ze stali ocynkowanej.
Przykład gwintu BSPT
Przykład gwintowania stożkowego
2.2 Gwint BSPP – British Standard Pipe Parallel (ISO 228-1)
- Prosty cylindryczny, zawsze 55°.
- Uszczelnienie za pomocą uszczelki płaskiej, bonded washer lub stożkowego gniazda + uszczelki O-ring.
- Zastosowania: woda
pitna, armatura, hydraulika, instrumentacja.
Przykład gwintowania BSPP
2.3 Gwint NPT – National Pipe Taper (ASME B1.20.1)
- Stożkowy 1:16, boki 60°, spłaszczone wierzchołki.
- Niekompatybilny bez adaptera z BSPT/BSPP.
- Obecny w sprzęcie importowanym z Ameryki Północnej (HVAC, pneumatyka).
Tabela podsumowująca
| Typ | Kształt | Kąt | Uszczelnianie | Zastosowania |
|---|---|---|---|---|
| BSPT | Stożkowy 1:16 | 55 ° | PTFE / pasta | Sieci powietrza, gazu, deco indus. |
| BSPP | Cylindryczny | 55 ° | Uszczelka płaska / O-ring / siedzenie 30 ° | Woda, armatura, hydraulika |
| NPT | Stożkowy 1:16 | 60 ° | PTFE / pasta | Sprzęt USA, przemysł |
3. Kompatybilność i adaptery
| Gwint zewnętrzny | Gwint wewnętrzny | Kompatybilność | Rozwiązanie uszczelniające |
|---|---|---|---|
| BSPT | BSPT | ✅ | PTFE lub pasta |
| BSPT | BSPP | ⚠️ Tolerowane < 10 bar | Gruby PTFE; preferuj adapter |
| BSPP | BSPP | ✅ | Uszczelka płaska / O-ring |
| NPT | NPT | ✅ | PTFE lub pasta |
| NPT | BSPT/BSPP | ❌ | Adapter obowiązkowy |
Znajdziesz gotowe rozwiązania w naszej gamie adapterów z czarnego żeliwa.
4. Zalecane maksymalne ciśnienia (złączki z czarnego żeliwa EN 10242, PN25)
| Rozmiar nominalny | Maksymalne zalecane ciśnienie (20 °C) |
|---|---|
| 1/8" – 1/2" | 25 bar |
| 3/4" – 2" | 20 bar |
| 3" – 4" | 16 bar |
Dla sieci przekraczających te limity, zobacz przewodnik EN 10241, który opisuje wyższe klasy ciśnienia.
5. Techniki uszczelniania
5.1 Gwinty stożkowe (BSPT / NPT)
- PTFE: 3-5 obrotów zgodnie z ruchem wskazówek zegara, wystawić o jeden gwint.
- Pasta + przędza: sieć ciepłej wody, ogrzewanie, gaz (zatwierdzenie GASTEC).
- Dokręcanie: ≈ 1,5 obrotu po dokręceniu ręką dla żeliwa PN25.
Przykład gwintu cylindrycznego
5.2 Gwinty cylindryczne (BSPP)
- Uszczelka płaska z włókna lub EPDM – instalacje sanitarne.
- Zespawana podkładka ze stali nierdzewnej/gumy – powietrze, hydraulika.
- Stożkowe siedzenie 30° + uszczelka O-ring – wysokie ciśnienie.
6. Tabela konwersji cale / mm
| Cale (nominalne) | Ø zewnętrzny rury Sched 40 (mm ± tolerancja) |
|---|---|
| 1/8" | 10 mm |
| 1/4" | 13 mm |
| 3/8" | 17 mm |
| 1/2" | 21 mm |
| 3/4" | 27 mm |
| 1" | 34 mm |
| 1 ¼" | 42 mm |
| 1 ½" | 48 mm |
| 2" | 60 mm |
| 3" | 89 mm |
| 4" | 114 mm |
7. Typowe błędy do uniknięcia
- Mylenie BSPT, BSPP i NPT – rozpoznaj przed zakupem. Na naszej stronie wszystkie gwinty to BSPT/BSPP i są ze sobą kompatybilne.
- Montaż złączki bez czyszczenia gwintów.
- Owijaj PTFE w kierunku przeciwnym do ruchu wskazówek zegara.
- Zapomnienie uszczelki na BSPP.
- Zbyt mocne dokręcenie: ryzyko pęknięcia żeliwa; używaj klucza z umiarem.
- Nie testować pod ciśnieniem po montażu.
8. Aby pójść dalej:
• Oficjalne wymiary rur stalowych • Metoda cięcia i gwintowania • Wyjaśnienie normy EN 10241
Podsumowanie
Opanowując różnice między gwintami BSPT, BSPP i NPT – oraz powiązanymi normami – zapewniasz szczelne, trwałe i bezpieczne połączenia dla swoich projektów hydraulicznych lub dekoracji przemysłowej. Aby przejść do działania, odkryj nasze rury ze stali ocynkowanej pocięte na wymiar i przekształć swoje pomysły w profesjonalne realizacje.
